SketchUp教学
好用的弯折工具
想要设计曲线造型的物件、绘制阳台栏杆、在圆弧墙面开一扇窗，「CLF Shape Bender」工具快速帮您完成工作！
先来看几张图片

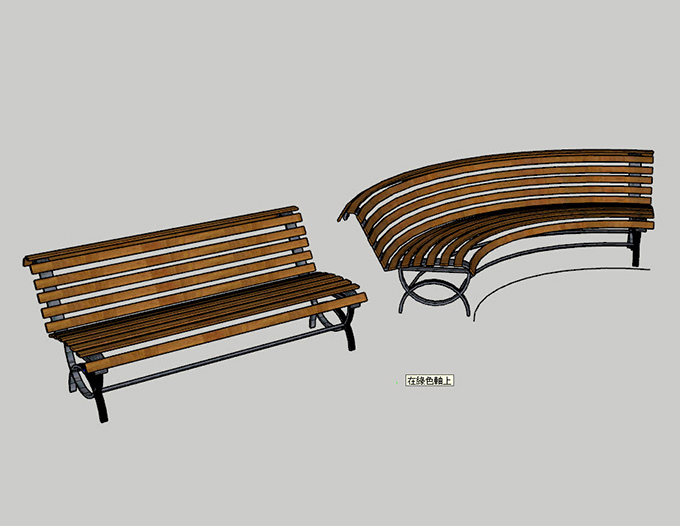

- 弯曲长椅

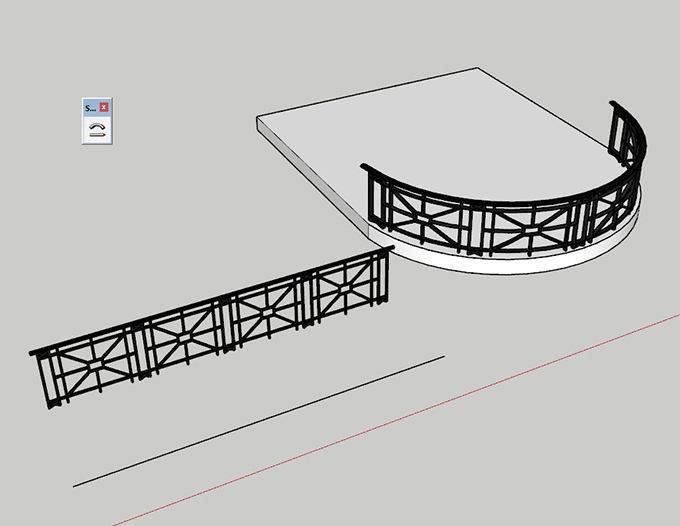

- 阳台栏杆
下面我们就来逐步说明 Shape Bender 的使用方法
- 长凳示范

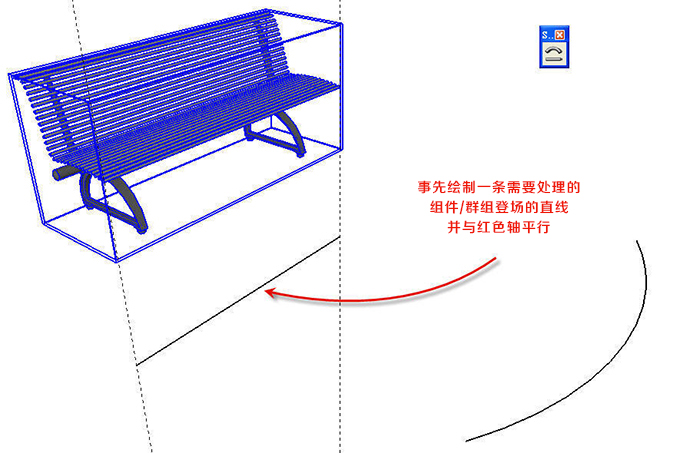

1.首先绘制一条与长椅等长的线段且元件与线段务必平行于X轴(红色轴)。
ps.绘制线段时可描于椅面两端较容易操作

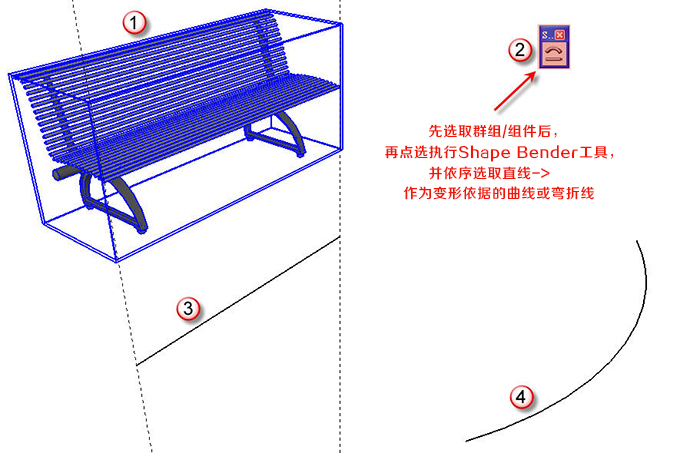

2.依照图片所示步骤，
点选物件(物件需群组或转为元件)→点选Shape Bender工具→点选直线→最后点选欲套用之曲线或弯折线。
ps.第四步骤之曲线或弯折线必须为「单一」线段，若是多段线段组成，可使用「Weld」工具将其连接成一条线段

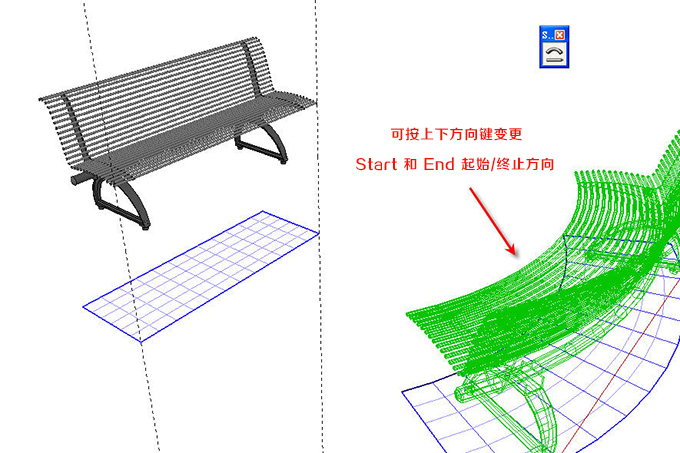

3.使用键盘上下方向键▲、▼或者是键盘的Home、End键选择起始与终止方向，确定后按下Enter键即可。
4.完成。
- 阳台栏杆

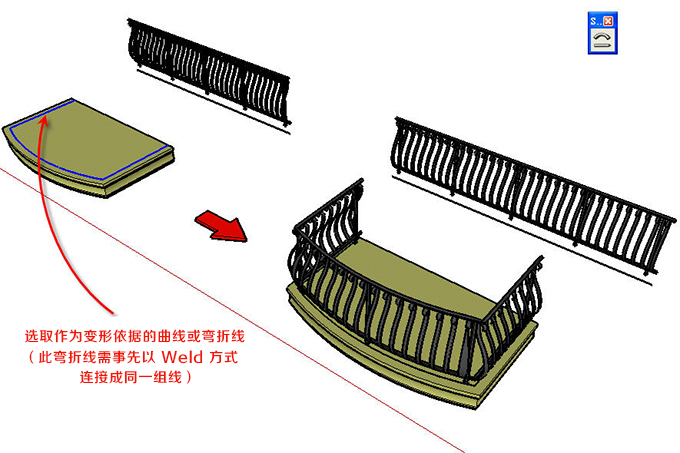

1.栏杆作法整体上跟长椅相同，只是这条弯折线必须透过Weld工具将其串成一条单一线段。
ps. 使用滑鼠及ctrl键即可选取多段线段

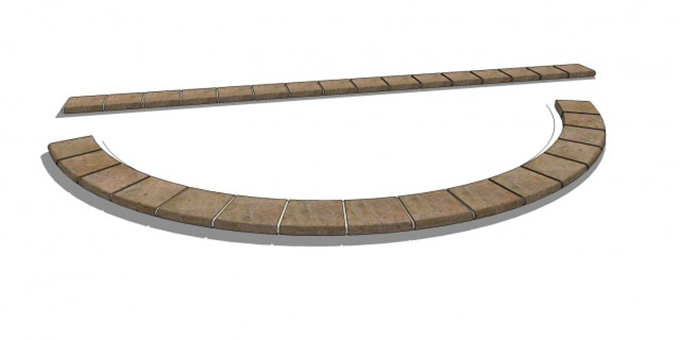

- 弯曲步道

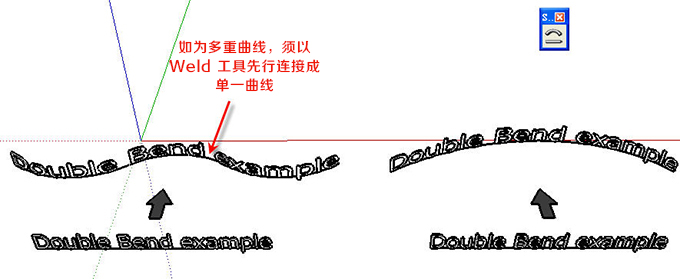

- 波浪文字
