SketchUp草图大师借住插件后，功能还是非常强大的。这次SketchUp自学向各位SketchUp爱好者分享建模表皮系列。这次将讲解的是曲线干扰之六边形到菱形的渐变，用到的插件主要是RBC的曲线干扰……对于初学者来说，该教程可能不太好看的懂，有一定的SketchUp基础和插件使用经验的用户不妨尝试下！我在教程中也会尽量把所有的步骤写详细。

首先来看下效果，从图中可以看到，表皮以曲线干扰的形式，从六边形到菱形进行渐变，下面一起来看下怎么做出这个效果。

操作步骤：

第01步：首先画个菱形，并做成椎体，成组件

要注意的是，组件坐标轴心要在椎体下方中心（如图），这点在蜂窝渐变表皮中讲解过

然后将他们阵列

第02步：对应椎体的顶点如图画衡条并交错列阵，形成一个个方格

第03步：对应列阵椎体面积，用沙盒画面

然后柔化共面（这样便于后面的操作）

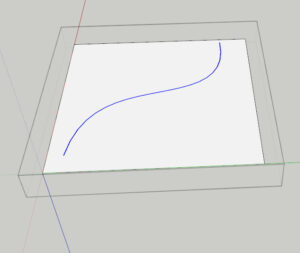

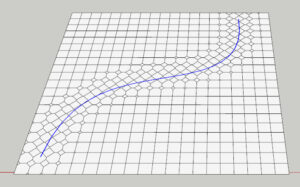

第04步：在这个面上画任意曲线

选择曲线，并利用沙盒工具拉起曲面

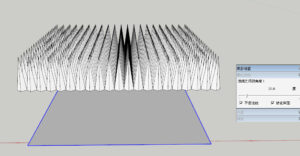

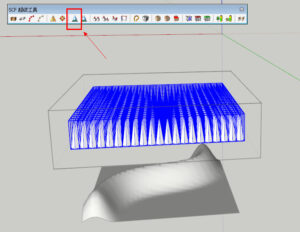

05步：用到Drop插件（放置标高），下图中我是直接用SCF插件合集里的Drop，大家可以去单独下个，这个在上一篇中也讲解过。

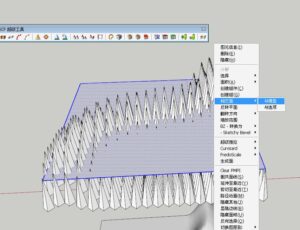

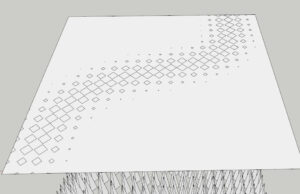

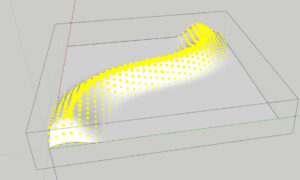

第06步：画平面，于椎体相交，得到渐变菱形

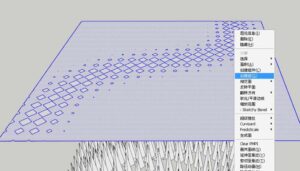

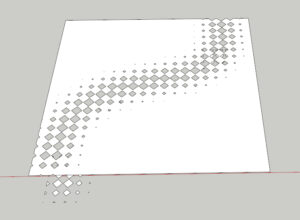

第07步：双击选中菱形外的面，并成组，然后拉起，得到镂空的面

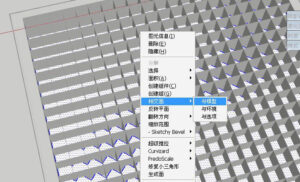

第08步：将镂空的面和刚才那些长条列阵得到的方格进行交错，得到了正方形

第09步：将刚才成组的面炸开，并把刚刚分离出去的菱形面再装回去

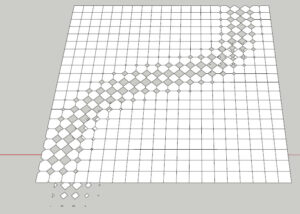

然后就完成了，就这么简单

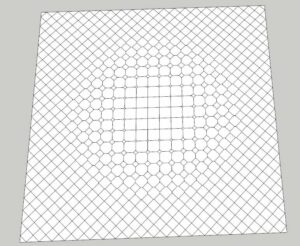

干扰的样式你也可以随意变，只要能理解，都是大同小异，如下图，我又做了个圆形的干扰。
