轮廓元件和组件的装配的属性
轮廓元件-前端缩进

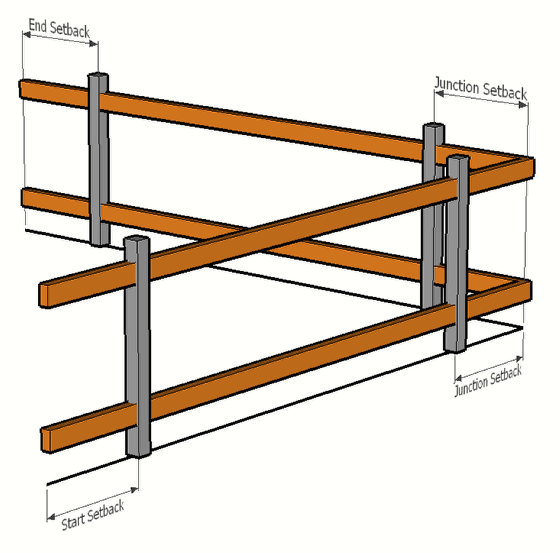

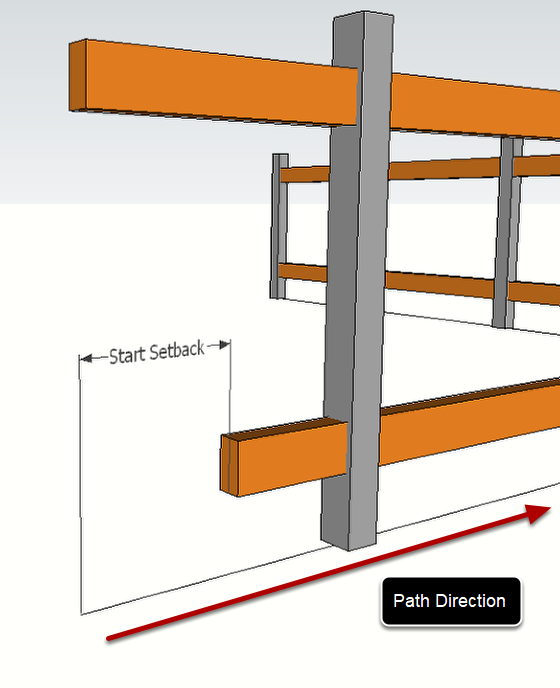

前端缩进:从构件启动的起始点,以部件装配路径的缩进距离。
轮廓元件-末端缩进

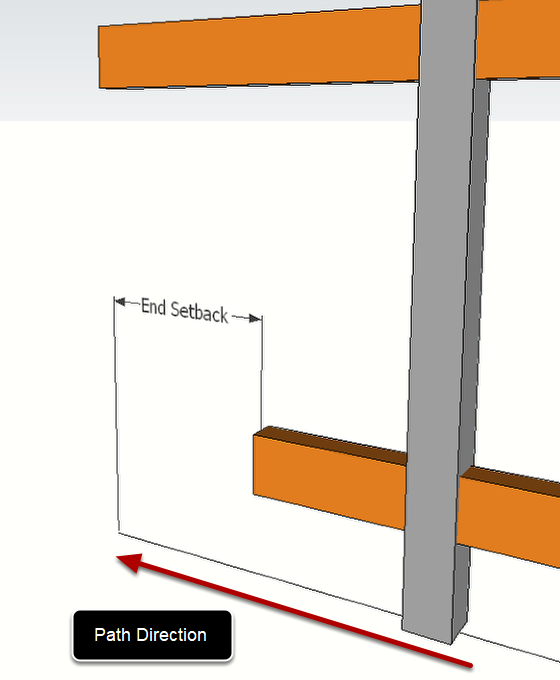

末端缩进:从构件启动的结束点,以部件装配路径的缩进距离。
轮廓元件-上/下偏移

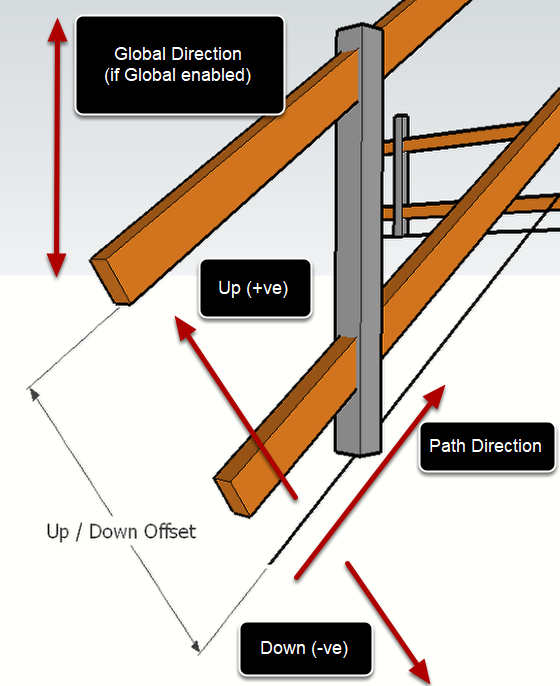

向上/向下偏移定义了“构件”路径相对于“装配”路径的垂直偏移。输入正值以向上偏移,输入负值以向下偏移。
使用“全局”复选框强制偏移方向沿模型蓝轴。否则,偏移将沿着路径上/下偏移,如果组装路径不是水平的,则可能会改变。
轮廓元件-左/右偏移

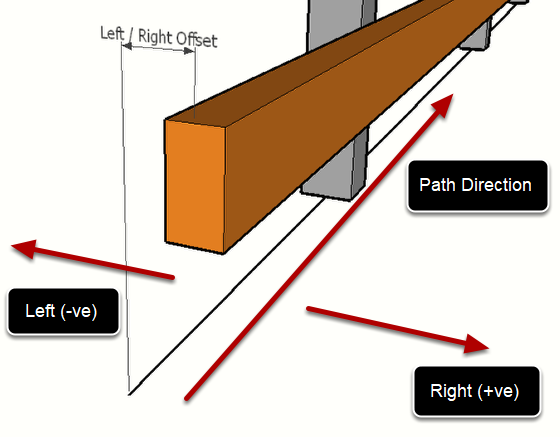

左/右偏移定义轮廓路径相对于装配路径的水平偏移。输入正值以偏移到右侧和负值以向左偏移。
组件 - 填充复选框

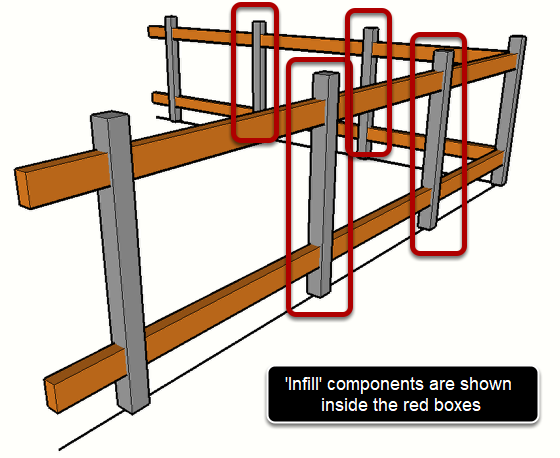

如果选中“填充”框,则将按照以下设置定期放置组件:
- 间距
- 最大(与固定)
- 水平距离(相对于路径的距离)
- 布局(从开始或从中间)
组件 - 间距

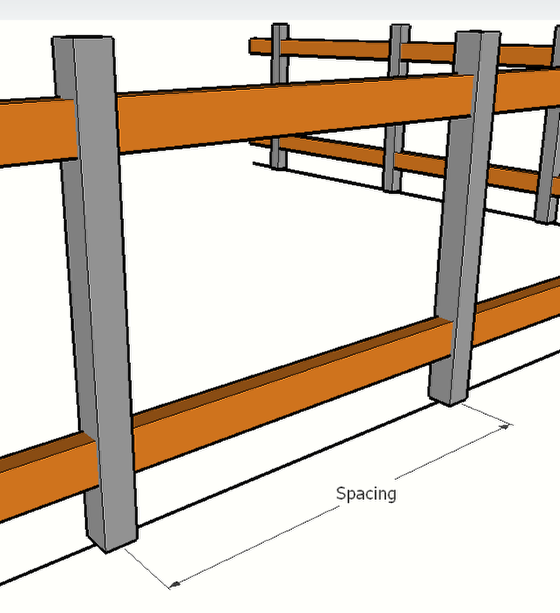

间距定义“填充”组件之间的距离。
组件 - 间距(最大)

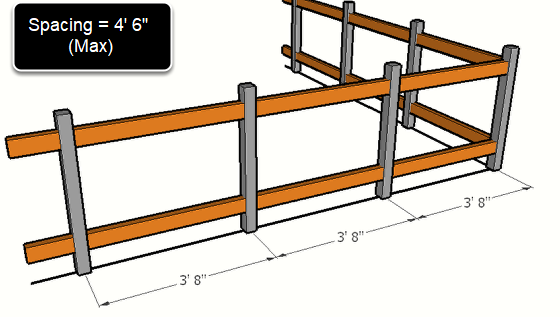

当“填充”组件设置为“最大”间距时,填充组件之间的间距不会超过为间距输入的值,组件将均匀分布。

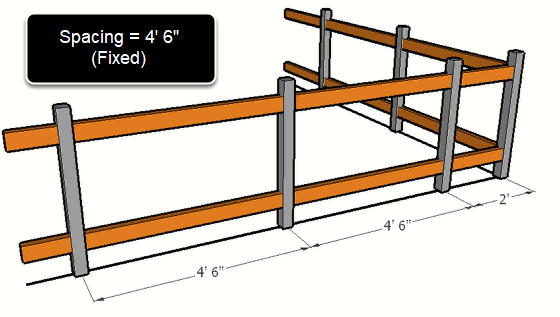

组件 - 间距(固定)

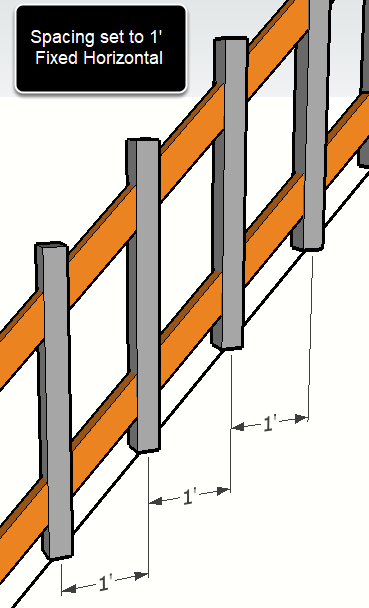

组件 - 间距(水平)
当“填充”组件设置为“水平”间距时,将水平测量间距。如果关闭此设置,则将沿着装配路径测量间距。
组件 - 间距布局

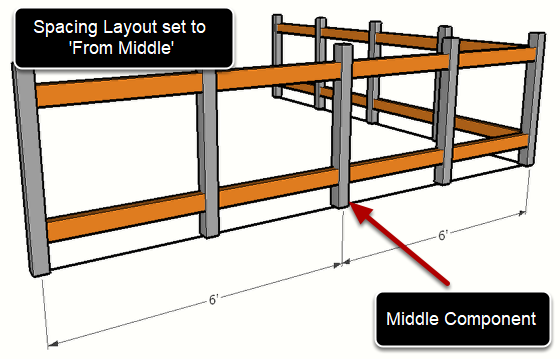

当布局设置为“从中间开始”时,组件将放置在两个连接点之间的中间点,其余组件将相对于中间组件布局。
当布局设置为“从起点开始”时,组件将相对于两个连接点之间的起点布局。
组件 - 开始,结点和结束复选框

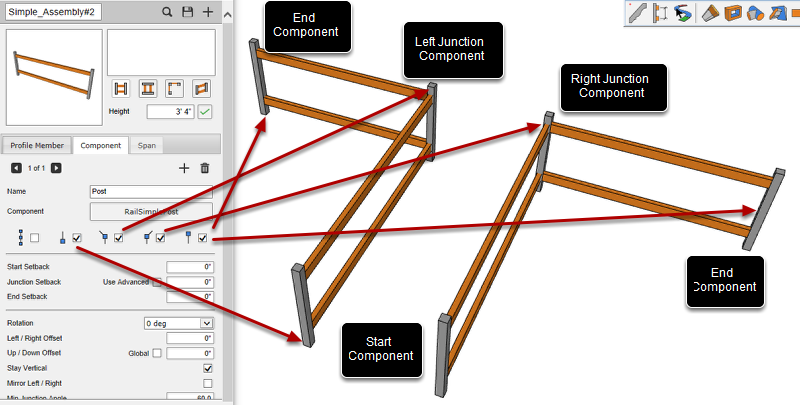

“开始”,“结点”和“结束”复选框定义是否将组件放置在路径起点,路径交汇点(左侧或右侧)以及路径末端。
组件 - 前端缩进,转角缩进,末端缩进
前端缩进定义从路径开始到放置组件的距离。
转角缩进定义了路径连接处放置组件的距离。
末端缩进定义从路径端到放置组件的距离。
组件 - 旋转
“旋转”设置定义组件围绕其蓝色(向上)轴的旋转。选项包括:
- 0度(无旋转)
- 90度(1/4圈)
- 180度(1/2转)
- 270度(3/4圈)
- 平均值(除了交叉点位置外没有旋转。在交叉点位置,组件旋转将在前一个路径边缘和下一个路径边缘之间取平均值)
- 平滑(此设置可用于弯曲或螺旋路径)

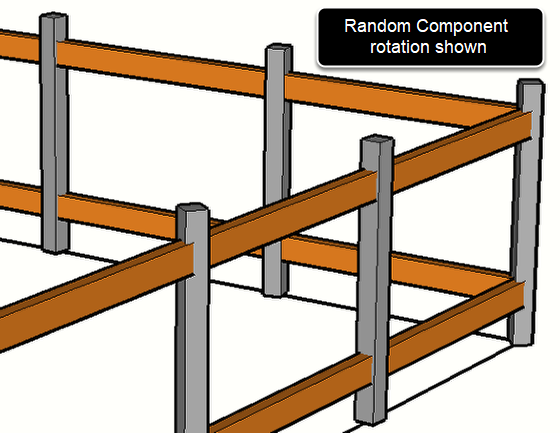

- 随机(每个组件将随机旋转)
组件 - 左/右偏移复制
组件的左/右偏移设置等同于配置文件成员的左/右偏移设置。有关更多详细信息,请参阅轮廓属性说明。
组件 - 上/下偏移
组件的向上/向下偏移设置等同于配置文件成员的向上/向下偏移设置。有关更多详细信息,请参阅轮廓属性说明。
组件 - 保持垂直
如果组件设置为'保持垂直',则无论路径方向如何,组件的蓝轴将始终指向上(全局)。如果将此设置“关闭”,则组件的放置垂直于路径。
组件 - 镜像 左/右
如果启用此设置,则组件将镜像有关装配路径的向上方向。这类似于SketchUp命令沿着它的绿轴翻转组件。
组件 - 最小转接角
最小转接角设置形成连接点所需的边之间的角度。如果路径边缘之间的角度大于最小角度,则顶点将被视为连接点。
连接点是填充组件的布局和间距的不连续性。连接点将装配路径分成段。
如果连接回退距离设置为零,则组件可以直接位于连接点上方。

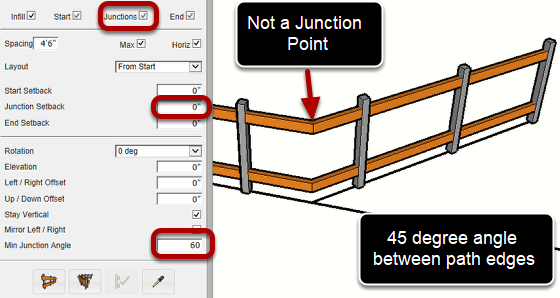

通过将最小接合角减小到45度,每当装配路径改变方向45度或更大的角度时,将产生接合点。
提示:如果您不希望装配路径为零部件创建连接点,请将最小连接角度设置为180。
高级结点挫折
组件可能使用高级连接挫折。这允许在连接点之前和之后更好地控制组件的位置。
