VBO 网格用户手册
最新版本：2.1.0
作者：VBO 的 Le Viet Truong - Sketchup 文档解决方案
- 介绍和安装
VBO Grids 是用于在 SketchUp 模型中创建建筑柱网格并将它们放置在 LayOut 上的工具集。它还将截面符号标记到 LayOut 中的 SketchUpModel 视图，创建和管理到 LayOut 中的 SketchUpModel 视图的级别标签。
要求：
- Windows OS 10 或更新版本（仅限 PC）
- SketchUp 2019 或更新版本
- 注意：
- 该插件仅适用于您的区域设置，以使用点（“.”）作为小数点分隔符。
- 重要的：
- - 您必须通过在 LayOut 程序中找到菜单“扩展/Ruby 控制台”来检查您的 LayOut 是否可以使用此插件。如果找不到，请尝试以下步骤：
- 如果您打算在 Mac 上使用它，请不要购买此插件。
- 关闭所有 LayOut 窗口，然后转到 SketchUp，选择菜单“文件/发送到 LayOut”以重新打开它。
- 如果您使用的是2020，并且通过“Send To LayOut”命令在LayOut中找不到控制台，请安装并保留2019版本，不必使用它，只是为了2020版本可以有LayOut的Ruby控制台。
- 在不检查您的系统的情况下购买此插件，可能会拒绝某些技术支持。
购买后，您将在第一封电子邮件中获得安装程序打包 (.zip)。包含许可证密钥的电子邮件将在 12 小时内稍后发送。您可以在两台可以同时运行的独立计算机上激活您的许可证。如果要添加第三台计算机，则必须使用菜单“工具/VBO Grids xxx/Deactivate license on this computer”在另一台计算机上停用 VBO Grids
每当插件有新更新时，您都会收到一封电子邮件。
使用方法：
1. 创建网格
点击 VBO 网格的工具栏按钮，如果之前创建过任何网格系统，该工具将显示网格。如果没有，则没有任何显示。您可以将新网格添加到最近的系统或空白系统。右键单击并选择网格/新建矩形网格或网格/新建圆形网格。然后您可以使用该工具为新网格系统的主要方向绘制一个矢量。
2. 编辑网格
2.1 将鼠标悬停在网格实体上，功能基于工具选择的内容。见下文
2.1.1 悬停在网格的基点（原点） 选定的网格系统将变为红色，鼠标光标将变为平移图标。将鼠标拖动到要将网格移动到的位置。此操作仅围绕 OXY 平面移动网格。拖动时按住 Shift 键可以选择网格的级别（高度）。
上下文菜单：
- 删除网格
- 获取 LayOut 代码
- 跟踪轴
- 清除轴
2.1.2 悬停在网格的基轴气泡上 选定的轴将变为蓝色，鼠标光标将变为旋转图标。拖动鼠标以围绕其基点旋转网格。第一个触摸的气泡也会添加一个翻转命令。如果要再次翻转，请选择另一个气泡。
上下文菜单：
- 更改名称功能
- 复制
- 获取布局代码
- 跟踪轴
- 清除轴
2.1.3 悬停在轴的气泡上 选定的轴将变为红色，鼠标光标将变为移动图标。拖动鼠标沿系统方向移动网格。
上下文菜单：
- 更改名称功能
- 删除
- 重复
- 获取布局代码
- 跟踪轴
- 清除轴
2.1.4 悬停在维度上 选定的维度将变为深红色，鼠标光标将变为铅笔图标。双击文本以编辑尺寸。这种测量 将影响（移动）系统基点的下一个轴。
2.2.功能
2.2.1 删除网格
删除选定的网格。
2.2.2 清除轴
删除所有网格和轴。
2.2.3 获取布局代码
请参阅 3.2
2.2.4 更改名称功能

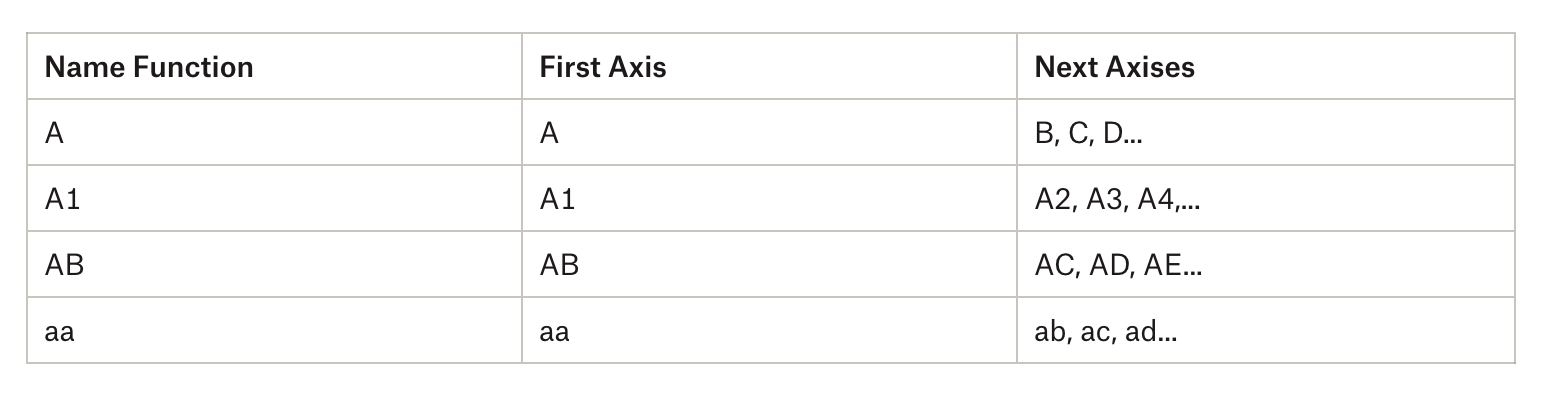

该工具将要求您输入网格的“名称功能”。这将添加到当前网格系统的第一个轴。其他轴将按字母规则命名。举些例子：
2.2.5 复制
在网格中添加一个新轴。新轴将放置在选定轴 (500 mm) 旁边。命名将自动更新。
2.2.6 消除
删除选定的轴
2.2.7 跟踪轴
见 3.1。
3. 导出网格
3.1 跟踪轴
退出该工具时不会显示网格。因此，如果您需要跟踪网格，请选择此命令，程序将创建一组构造线来调制轴。

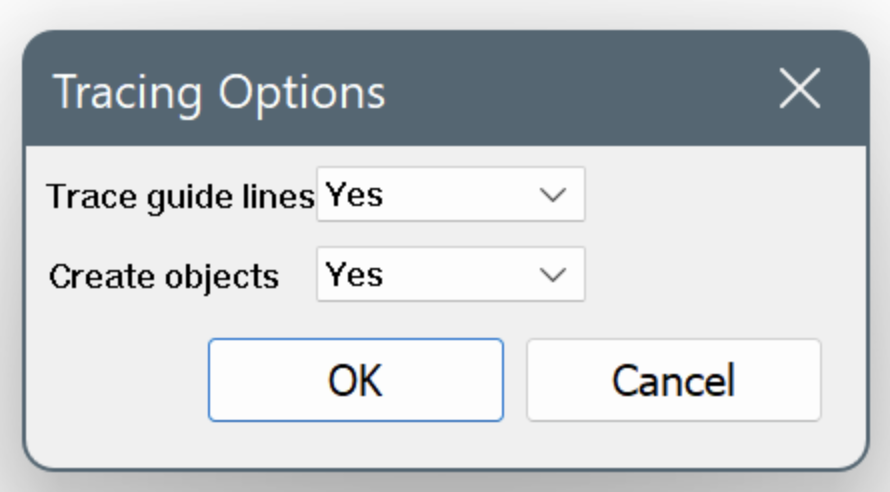

从版本 2.1.0：插件将为用户提供可选设置
- 跟踪引导线：创建一组构造线来调制轴。
- 创建对象：创建一组对象来调制轴。如果当前视图是 2D 高度视图，插件将只创建垂直于相机平面的光线；否则它会将网格放置在 OXY 平面上。
3.2.获取 LayOut 代码（仅适用于 Windows PC）
此功能根据您在 skp 模型中创建的网格信息创建一个 ruby 代码，用于在 LayOut 中重新绘制轴系。您可以在可以看到所有网格系统的视图中获取一次代码，然后将代码粘贴到 LayOut 中当前页面的活动层中的任何视图。填写表格，然后您将在剪贴板中获取代码。将代码粘贴到 LayOut 中的 Ruby 控制台，然后按 Enter 运行它。

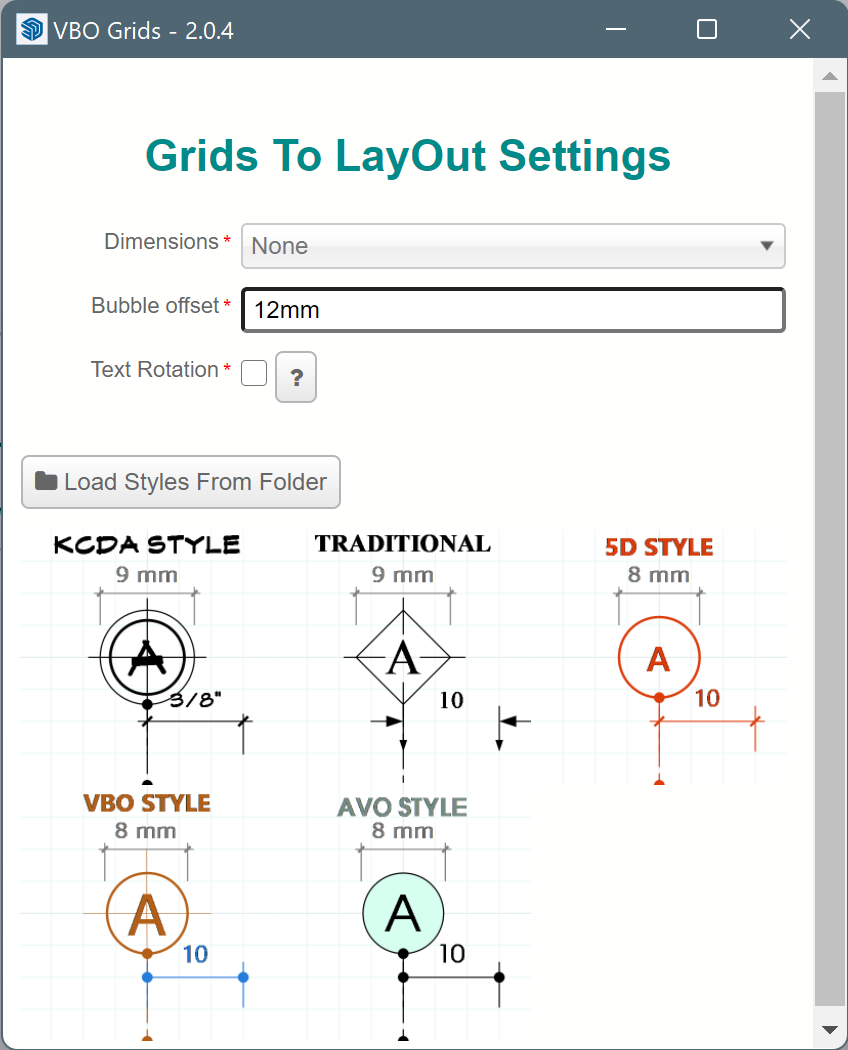

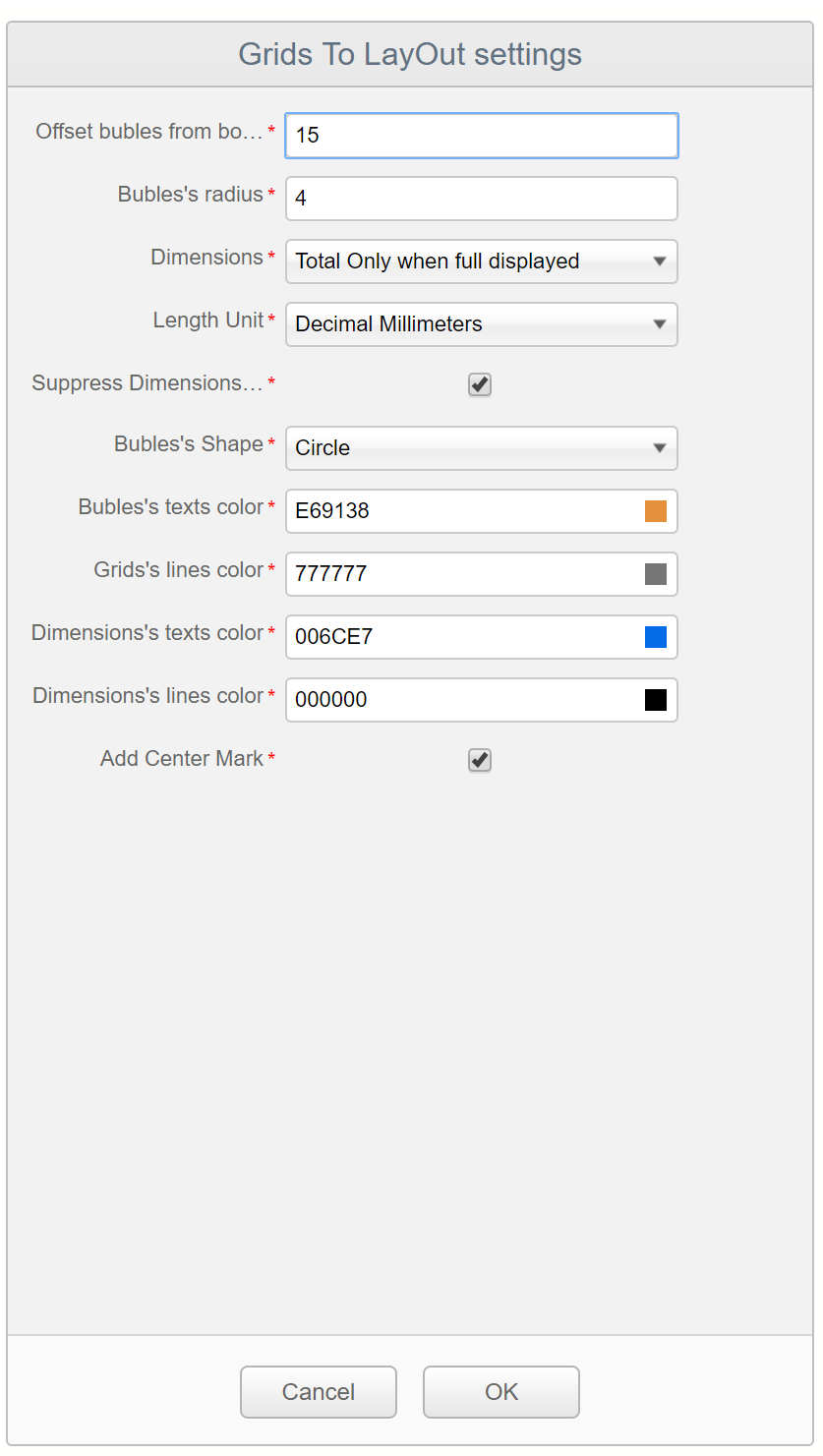

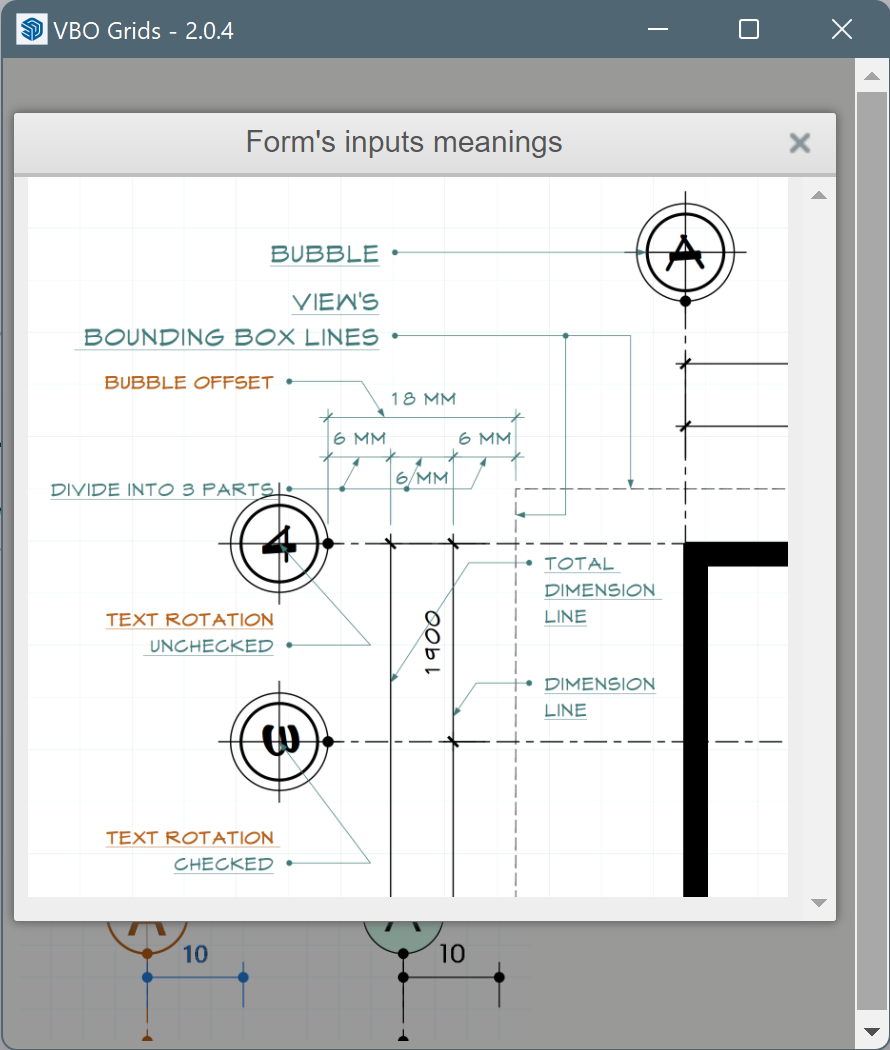

设置表格：
- 从边界偏移气泡
以当前模型的长度单位定义从气泡到 SketchUp 模型边界的距离。如果将其保留为零，它将把网格放置在 SketchUp 模型的边界内。
- 泡泡的半径
以当前模型的长度单位定义气泡的半径。
- 方面
定义程序如何放置网格的尺寸。
- 长度单位
为尺寸定义 LayOut 的长度单位
- 抑制尺寸单位
定义尺寸的长度单位抑制。
- 添加中心标记
是否为 bube 添加中心标记
您还可以选择气泡的形状和网格部分的颜色。
从 2.1.0 版开始：用户可以创建网格样式并将其保存到 .layout 文件中，例如剪贴簿。文件名必须以“.grid.layout”结尾。打开示例遵循编辑 .grid.layout 文件的规则以获得正确的结果。
4. 部分标记
4.1 显示剖面显示与当前视图的相机平面垂直的所有剖面
4.2 Get Code For LayOut 此功能根据 skp 模型的信息创建一个 ruby 代码，用于在 LayOut 中重新绘制剖面标记。填写表格，然后您将在剪贴板中获取代码。将代码粘贴到 LayOut 中的 Ruby 控制台，然后按 Enter 运行它。设置表单：
- 从边界偏移气泡 以当前模型的长度单位定义从气泡到 SketchUp 模型边界的距离。如果将其保留为零，它将把网格放置在 SketchUp 模型的边界内。 - 部分位置的自动文本为将写入部分符号的位置创建自动文本。在 Architect 图纸中，它是剖面图所在页面的名称。创建自动文本可帮助您在模型有任何更改时更新文档的所有页面。
- 模板模板 1：节标记有 1 个节符号和一个次符号。
模板 2：部分标记有 2 个部分符号。
从 2.1.0 版开始：用户可以创建网格样式并将其保存到 .layout 文件中，例如剪贴簿。文件名必须以“.section.layout”结尾。打开示例遵循编辑 .section.layout 文件的规则以获得正确的结果。
二、关卡选择器
1. 创建关卡选择器
单击以调整 VBO 网格工具栏上的水平选择器工具按钮
将光标悬停在模型实体上以选择所需的级别，单击并填写表格以添加选择器
（或者您可以点击管理器上的“添加”按钮）
在表格中：
选择器类型：
PLANE Picker：定义为与OXY Plane平行的平面
POINT Picker：定义为 Point3d
2. 经理
在上下文菜单中选择管理器并打开管理器
3.编辑选择器
选择器将通过将鼠标悬停在其符号上或仅在经理表中进行选择来选择。选择时单击或双击管理器中的选择并编辑选择器的信息。
4.删除选择器
选择选择器并在上下文菜单中选择“删除选择器”或单击管理器中的“删除”按钮。
5. 零级
Pickers 的级别是从零级别开始计算的，您可以手动设置。默认是模型的原点。
6. 出口
5.1 布局
在 Manager 中选择pick，然后单击 Manager 工具栏上的按钮 LayOut。然后填写表格：
然后单击确定。将代码获取到剪贴板。
在 LayOut 中，与要添加关卡标签的 SketchUpModel 保持在同一层，将代码粘贴到 Ruby 控制台。
从 2.1.0 版开始：用户可以创建网格样式并将其保存到 .layout 文件中，例如剪贴簿。文件名必须以“.level.layout”结尾。打开示例遵循编辑 .level.layout 文件的规则以获得正确的结果。
5.2 到 Excel
您可以将关卡选择器的信息导出到 xlsx 文件以供其他用途。
