如何使用柜子生产器(万能柜体框架)
简介
筑木家具设计系统的柜子生成器,可以生成目前常用的柜体结构框架,通过使用他,快速方便的把柜体框架创建完成,然后通过拾取内空的方式添加内空组件,即可完成家具设计。
打开柜体生成器

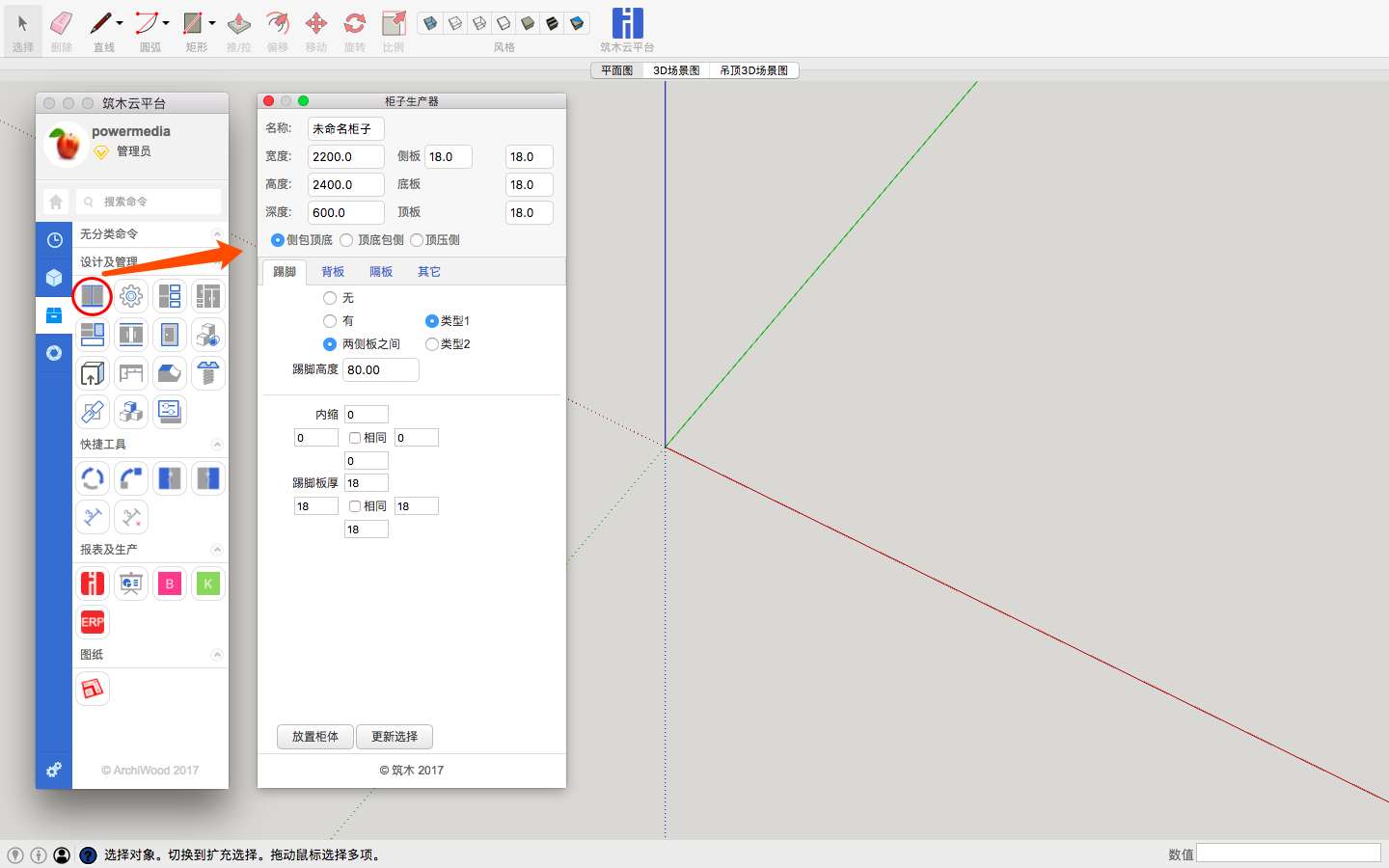

- 点击如下图标即可打开

柜体生产器包含几大部分内容
- 1、基本的尺寸信息,长宽高等,其中基本信息里可以选择三种柜体结构:侧包顶底、顶底包侧、顶压侧
- 2、踢脚
- 3、背板

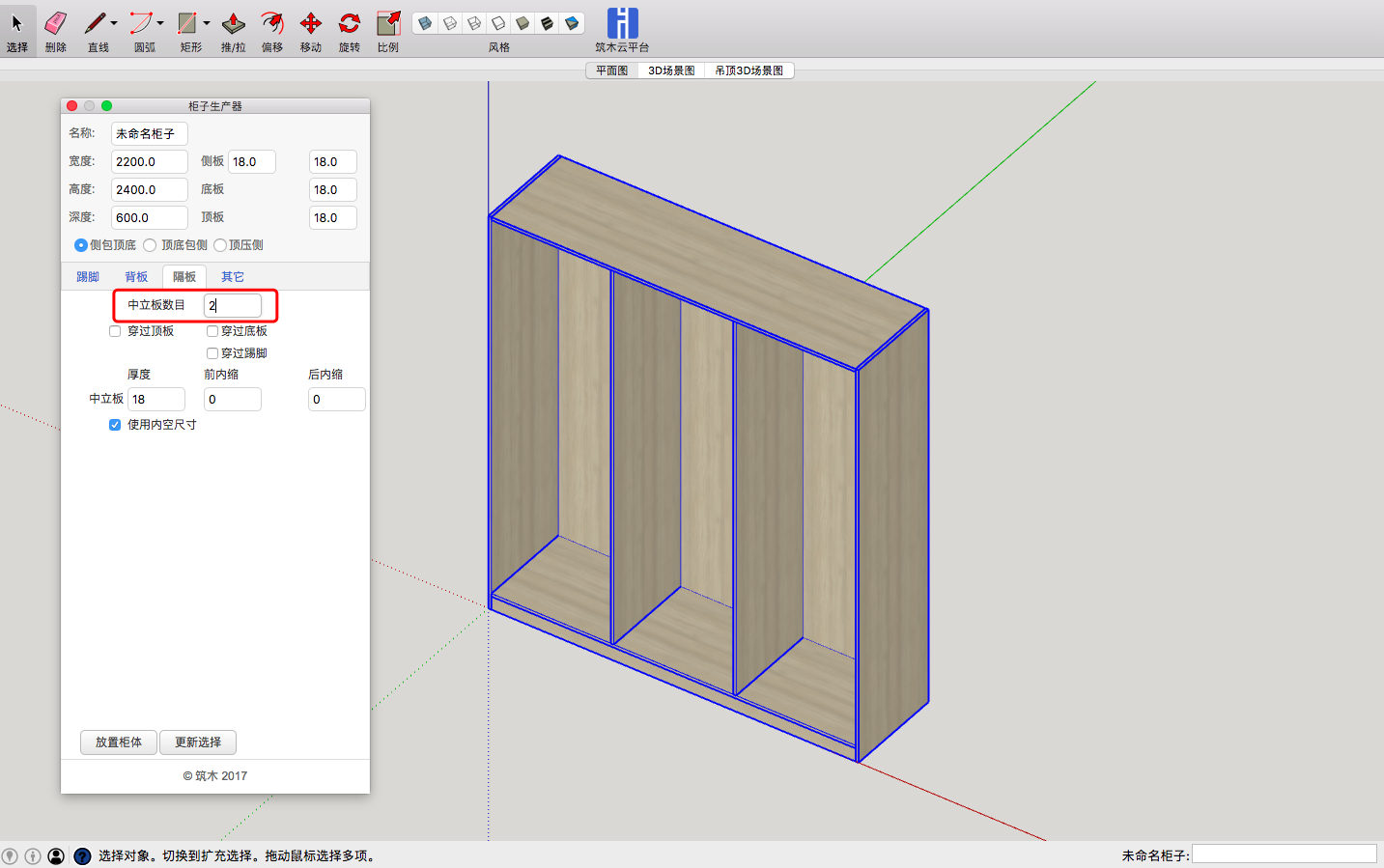

- 4、隔板(中立板)
- 5、其它选项
放置柜体

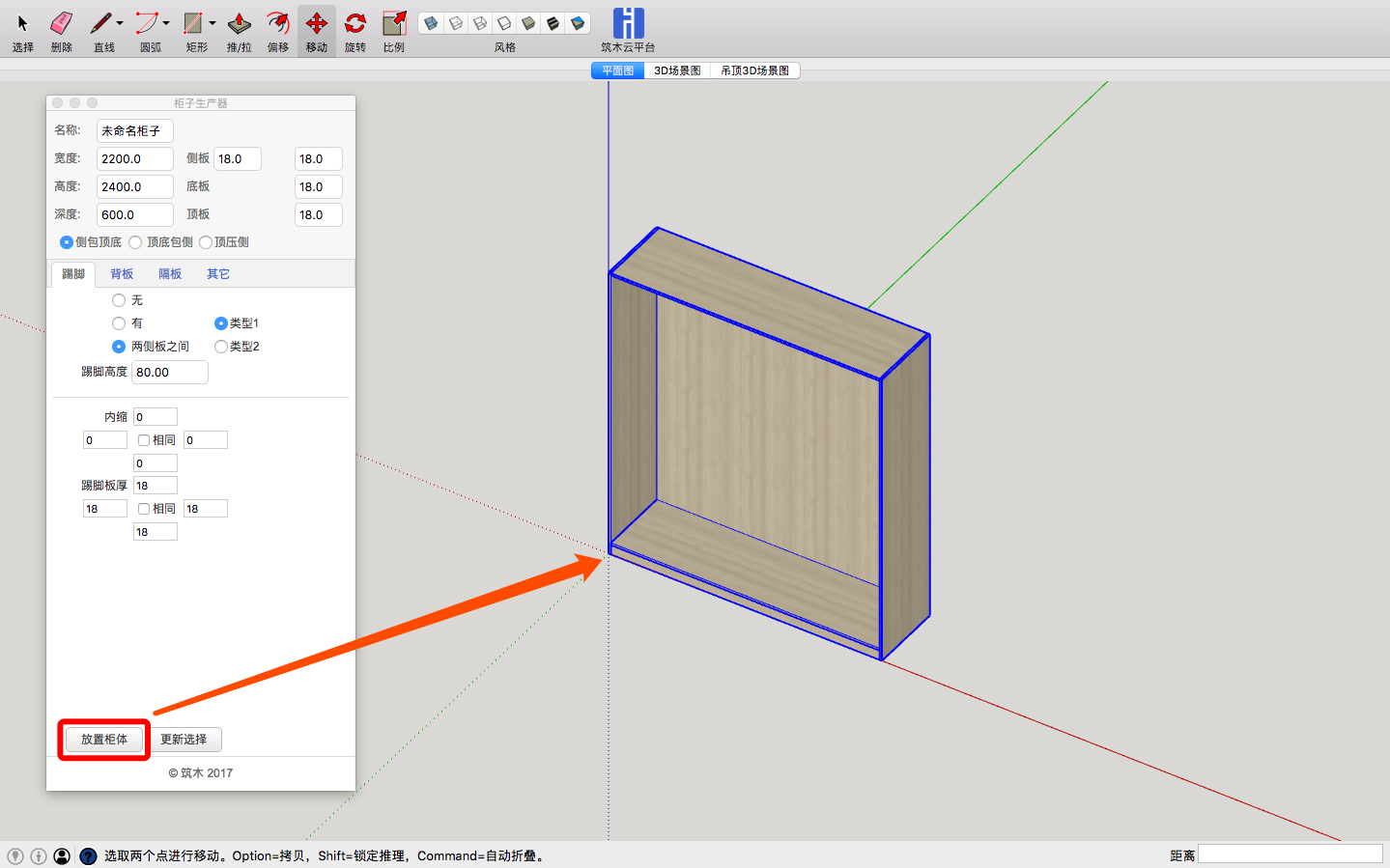

- 根据自己的实际情况,先输入基本信息(长宽高)并点击选择柜体结构,其他选项暂时以默认数据为准。点击放置柜体按钮:

即时编辑修改柜体
- 放置完成柜体后,点击空格键,单击柜体选择之。在柜体生成器的面板上,点击任意一选项,或者输入尺寸,当前的柜体即可产生变化。

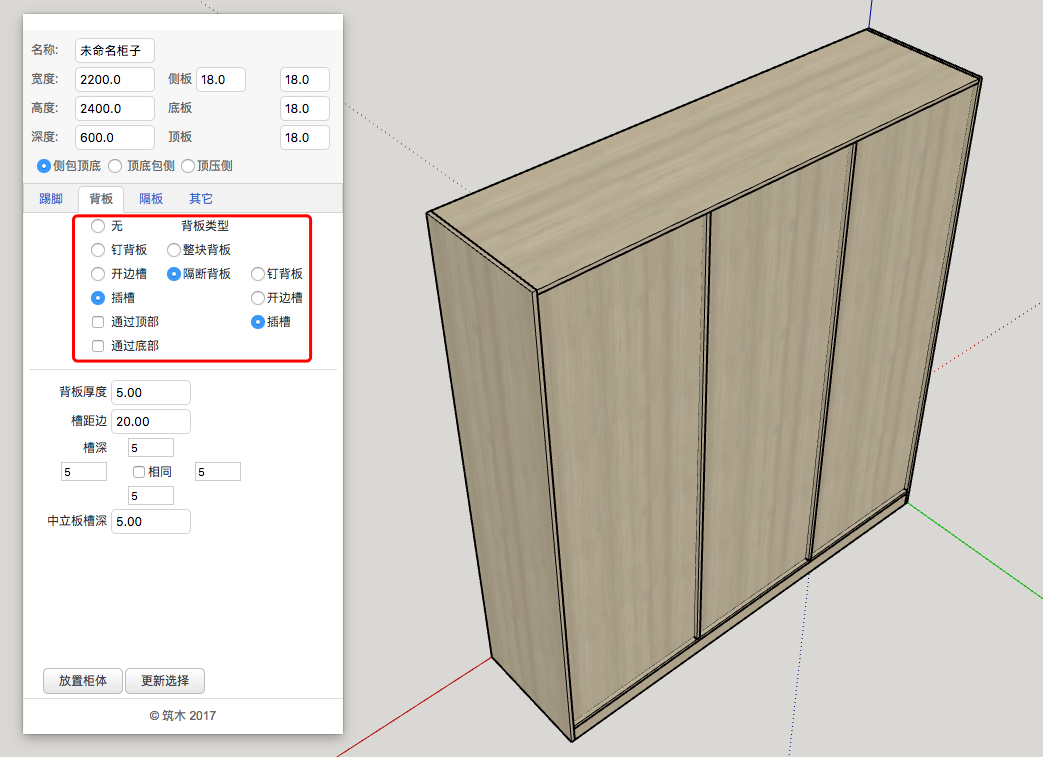

- 根据实际需求,完成柜体细节的编辑,每种不同的选项,大家可以尝试点击一下看看变化。最主要的是背板结构。背板结构支持以下几种方式:

插入内空组件

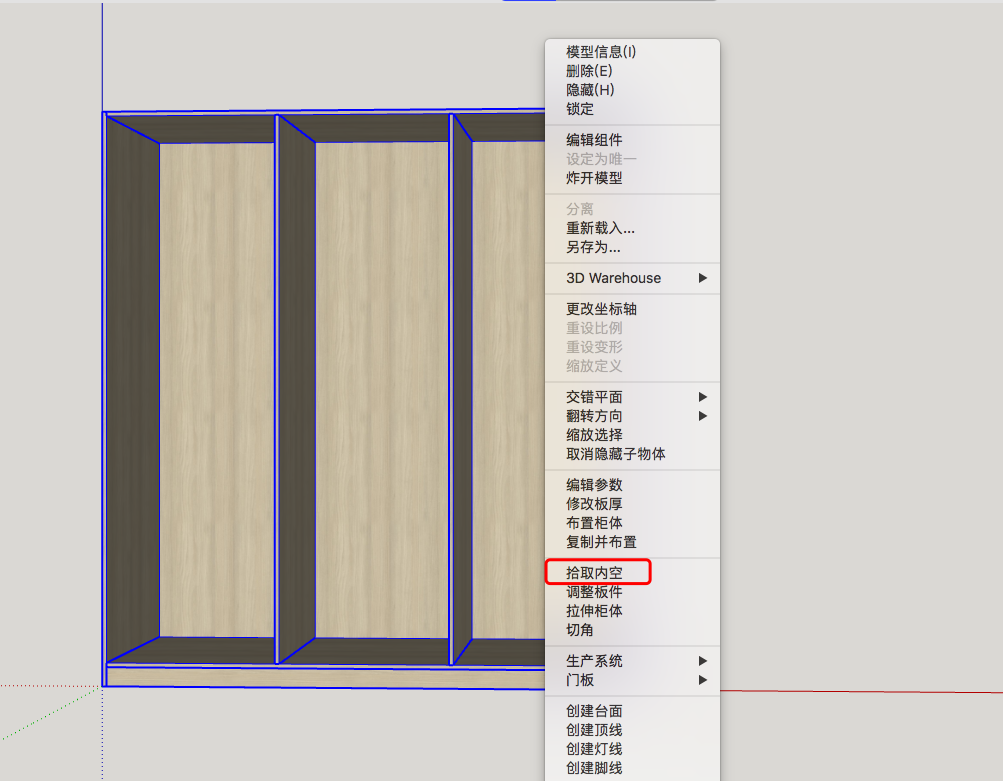

- 选择柜体,右键菜单->拾取内空

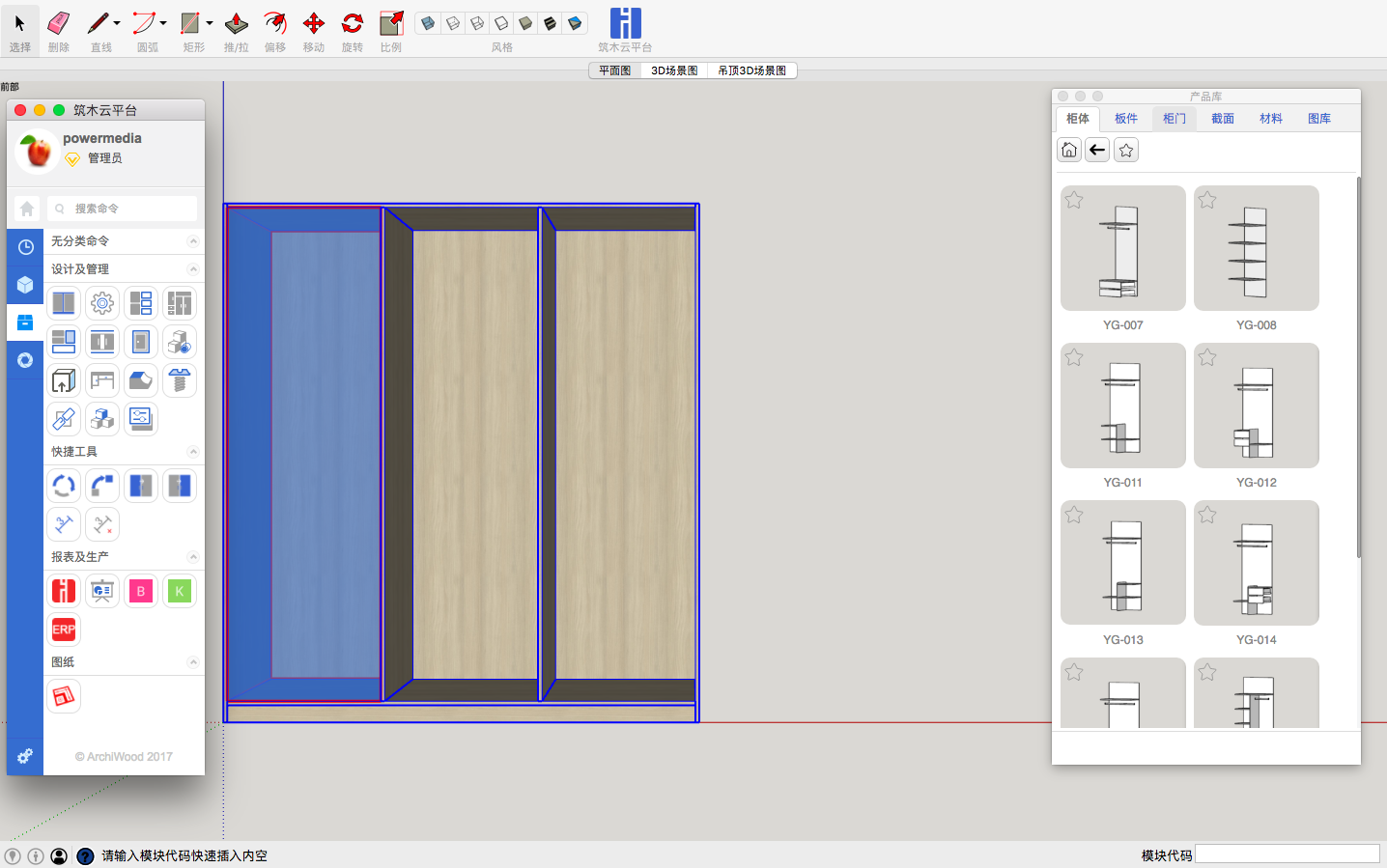

- 打开产品库

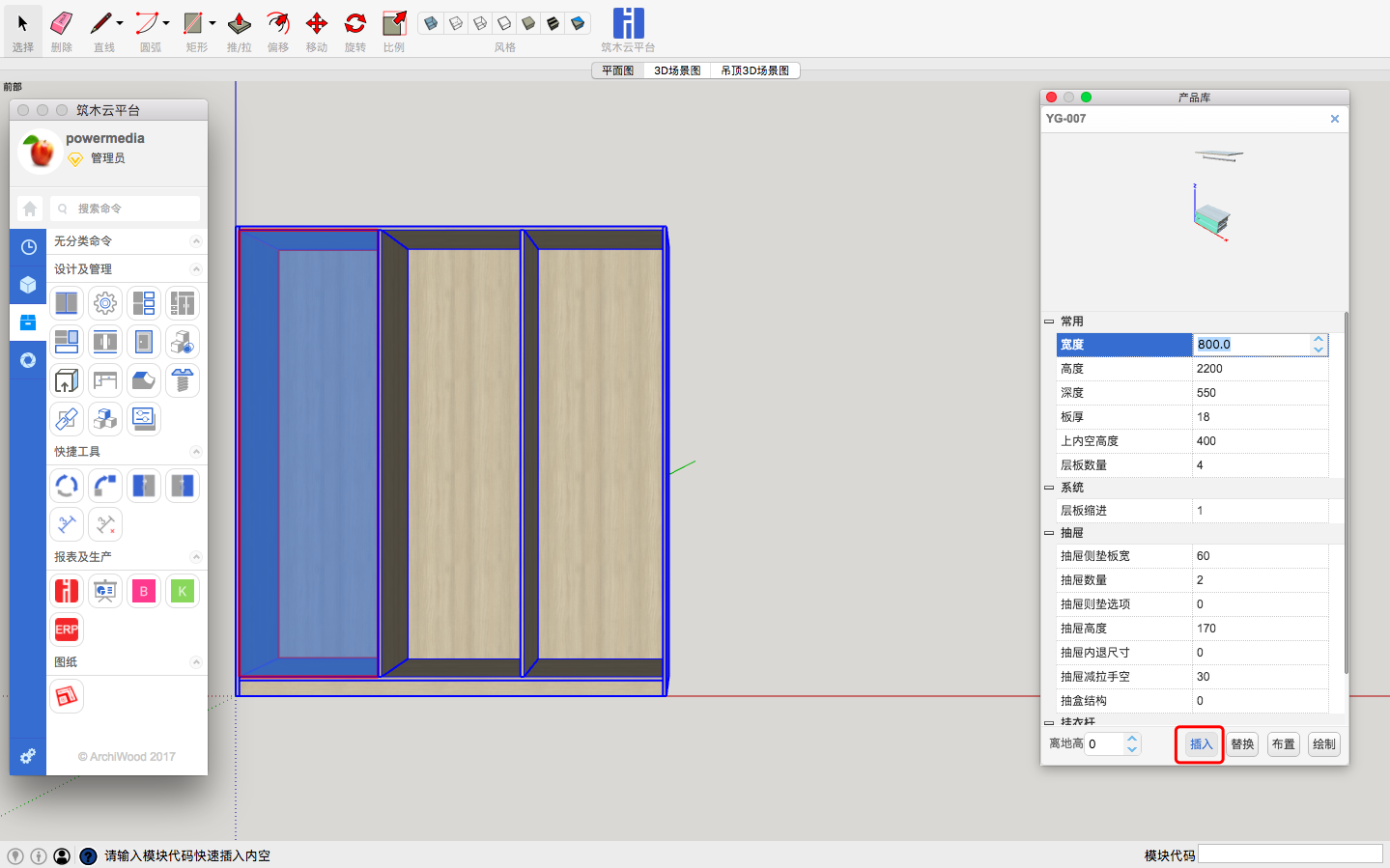

- 选择不同的内空组件点击插入,或者直接通过代码插入(代码自己编辑即可)

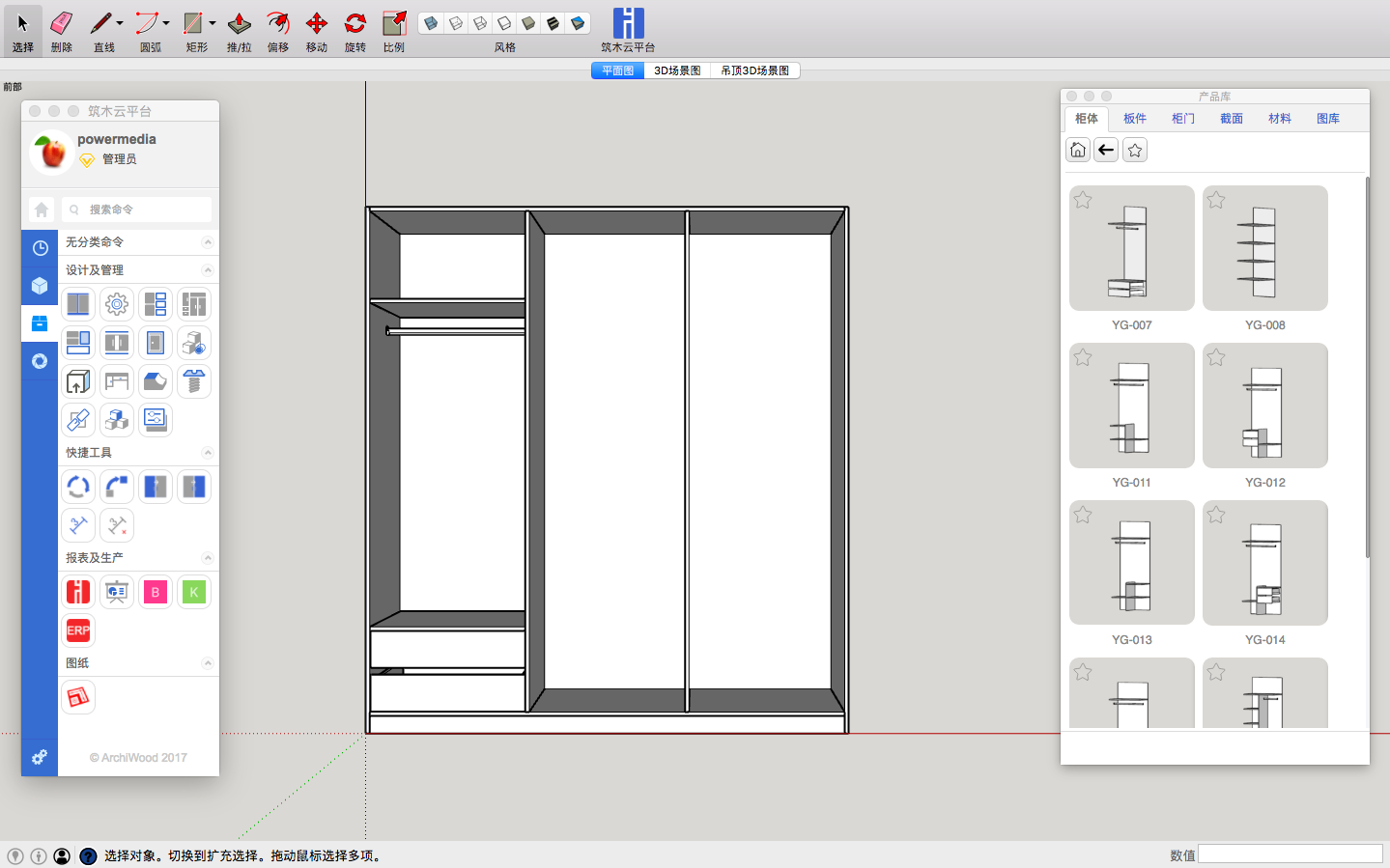

- 插入后的效果

- 以此类推,完成其他细节的设计即可
