如何让垂直交叉板件自动开槽
简介

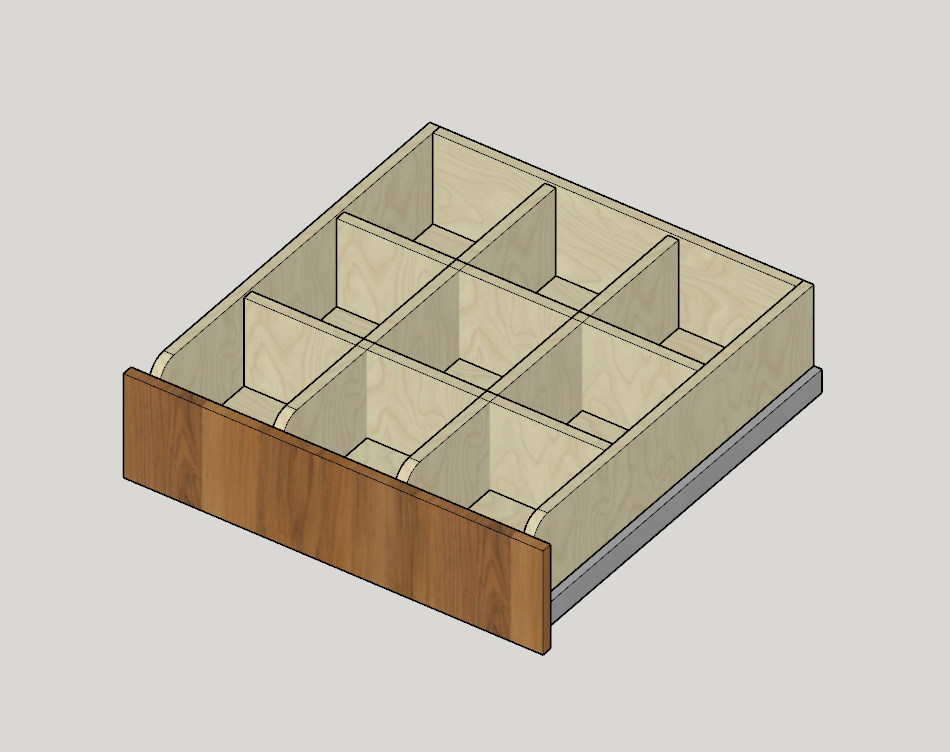

筑木支持垂直交叉板子自动开槽功能，例如多宝阁的板子交叉开缺口。【多宝阁属于参数组件，后台对交叉板件已经进行了设置】
如何让交叉板件自动开槽

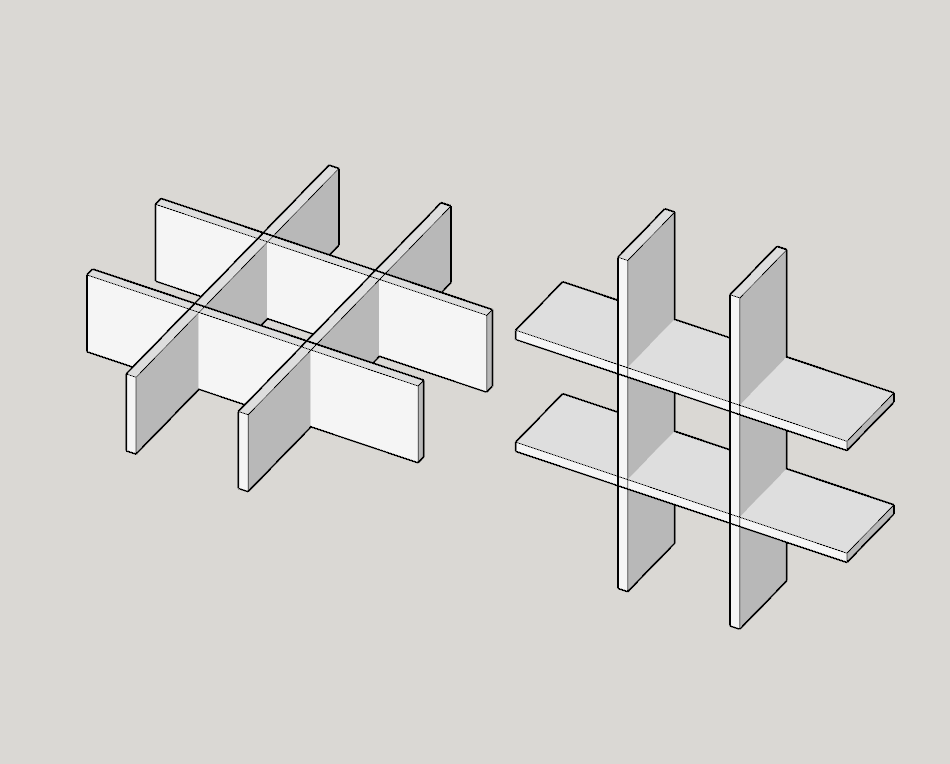

- 创建交叉的板件，如下图2种交叉方向，【每种类型的交叉都是独立的自定义柜体，不是单独的板件】

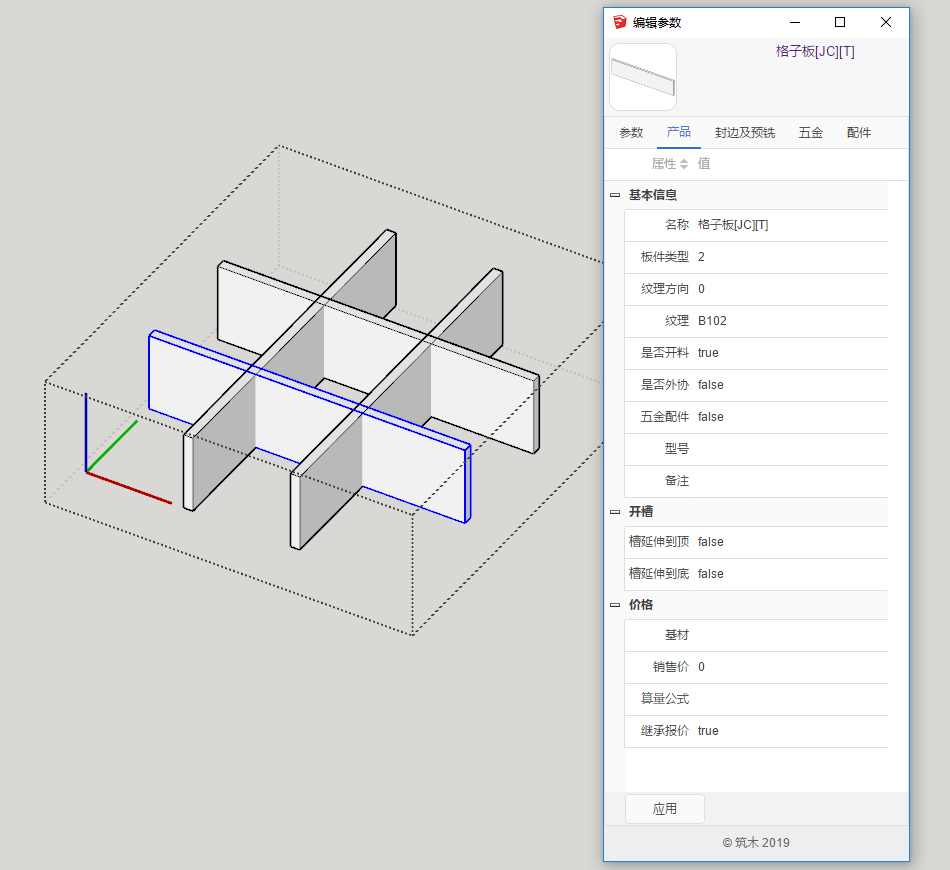

- 选择其中一种类型的柜体，双击进去选择里面的板件，编辑参数信息如下。【主要是修改其名称】
- 名称解释
- 板件名称由中文名称和[]以及英文组成
- [JC]代表的是交叉开槽处理
- [T] 代表再板子的上部开槽【这块板子的交叉槽开在上面，和他交叉的板子对应的应该写成 [B]，就是开在下面】
- 开槽的位置由几个特殊的字符串来表示
- T 代表上部
- B 代表底部
- F 代表前
- BA 代表后
- L 代表左
- R 代表右
如何控制开槽的槽深和槽宽的余量
- 虽然上面的处理可以让交叉的板子自动开槽，但是开的槽宽和槽深分别是板厚和交叉的一半，考虑到安装问题，必须对槽的深度和宽度进行余量控制，让深度大一些 宽度大一些。
- 处理方法：

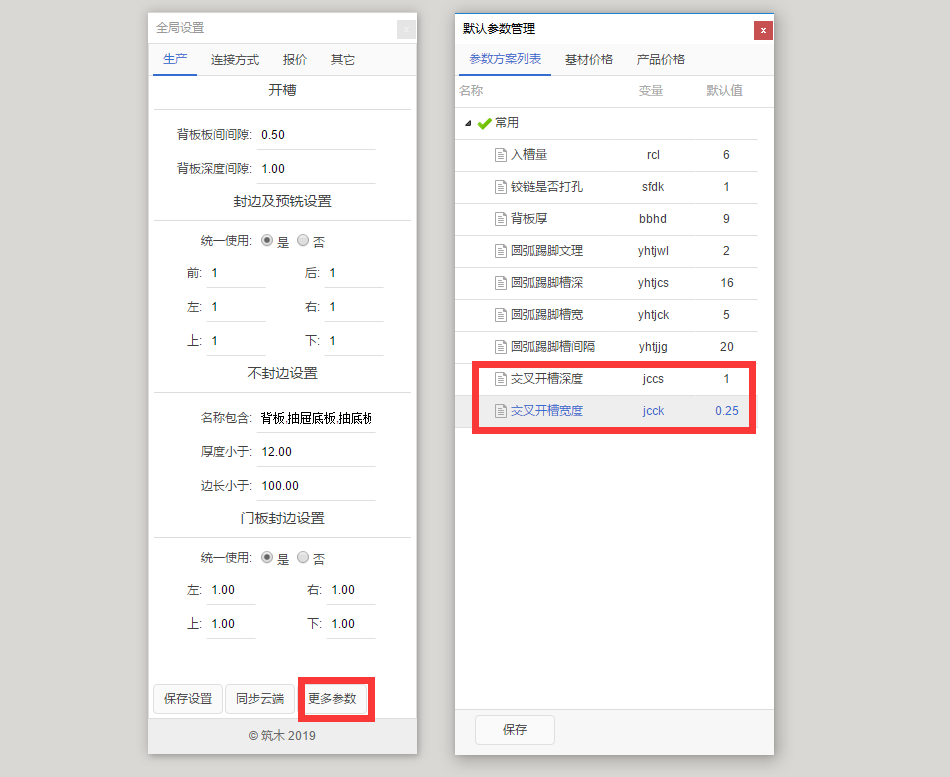

- 打开全局设置，并点击更多参数，设置如下
- 参数 jccs 代表槽的深度余量
- 参数 jcck 代表槽的宽度余量
