筑木新手入门教程五【创建快捷板件】
为何要创建快捷板件
筑木家具设计系统里，默认有自己的快捷板件，这些板件包含了材料信息、封边信息、五金信息。但是不同的公司这些信息是不同的。所以我们要创建自己的快捷板件。
打开板件管理

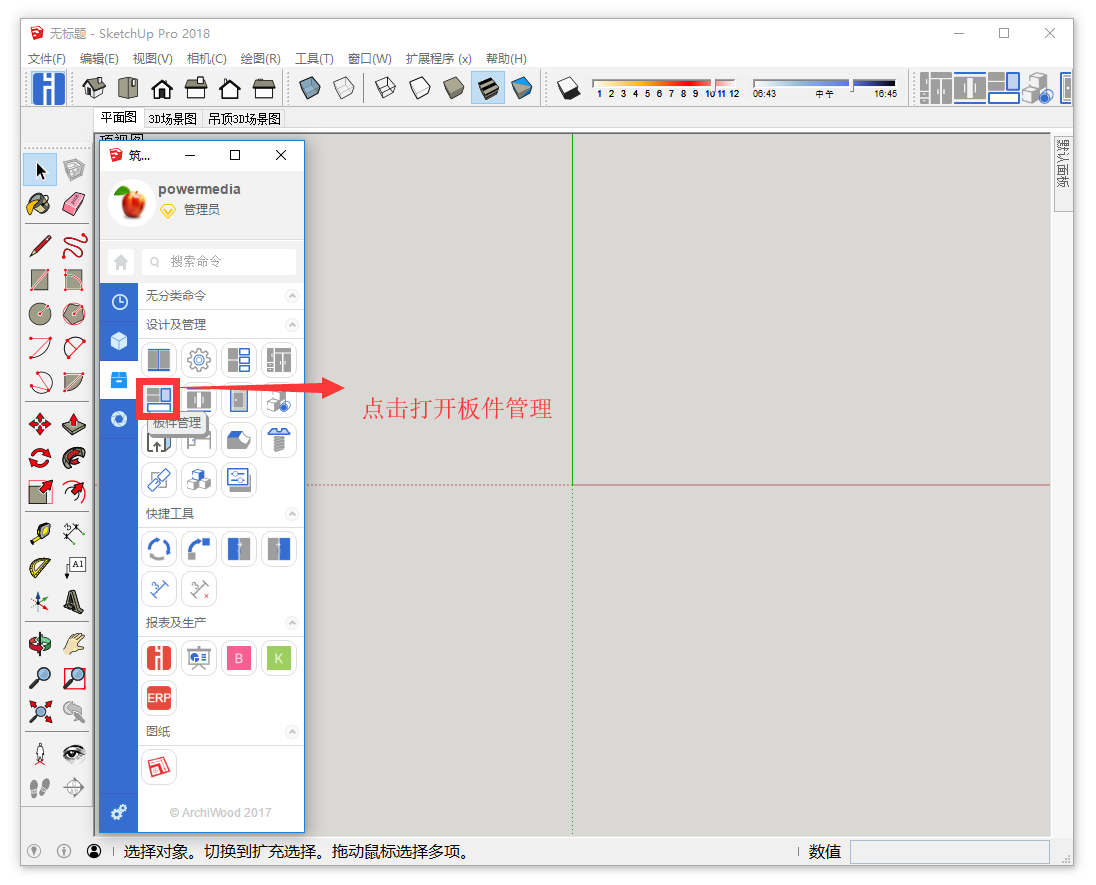

- 打开筑木云平台点击下图的图标

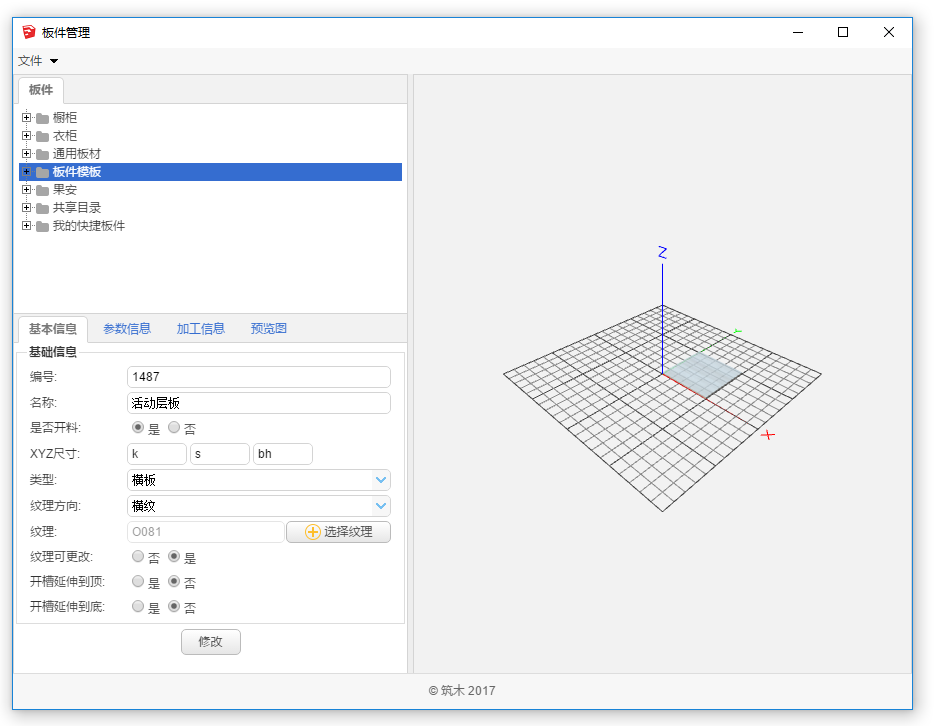

- 打开板件管理
-
创建板件【以规则板件为例】
- 创建自己的目录文件夹

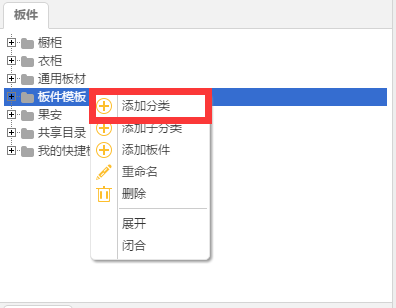

1.在右侧板件列表里，点击任意一个节点->右键菜单->添加分类
2.输入分类的名称【筑木建议输入公司的名称】
- 添加板件

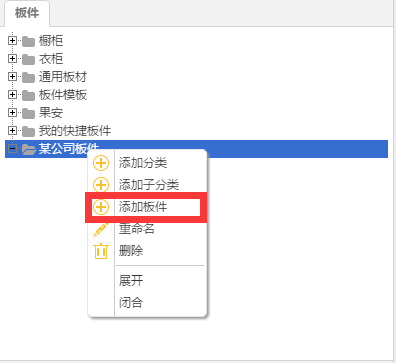

1.点击创建的分类节点->右键菜单->添加板件

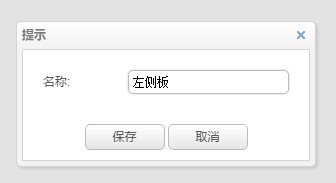

2.输入板件名称

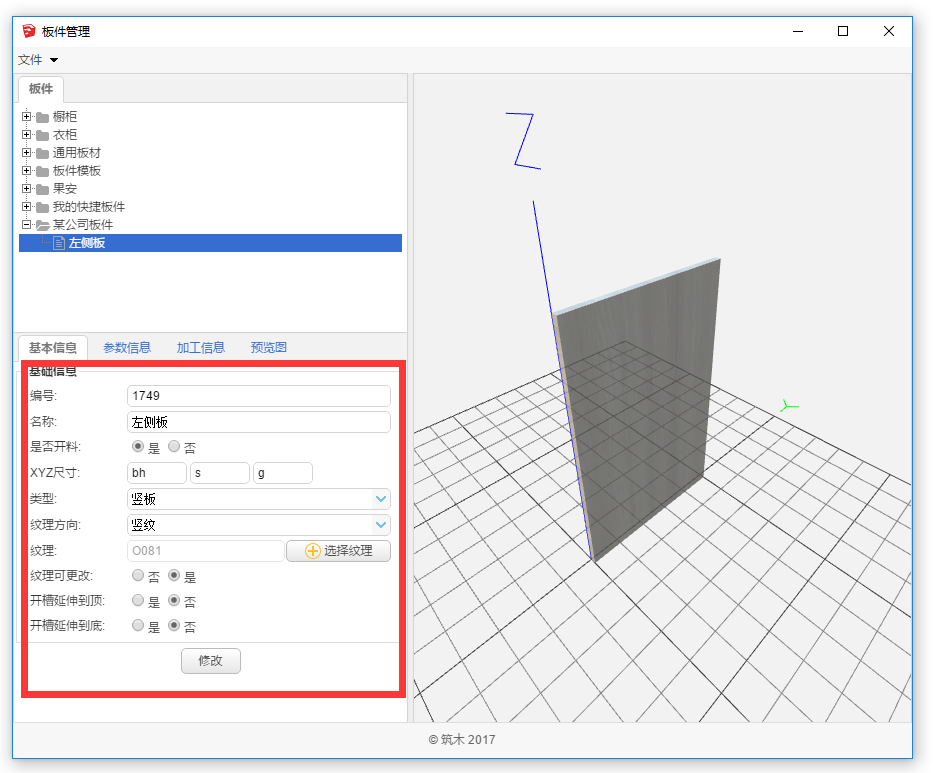

- 修改板件基本信息
- 板件类型里很重要：
- 左右侧板选择【竖版】类型
- 顶底板以及层板选择【横板】类型
- 背板选择 【背板】类型
- 纹理方向，根据实际需求修改即可

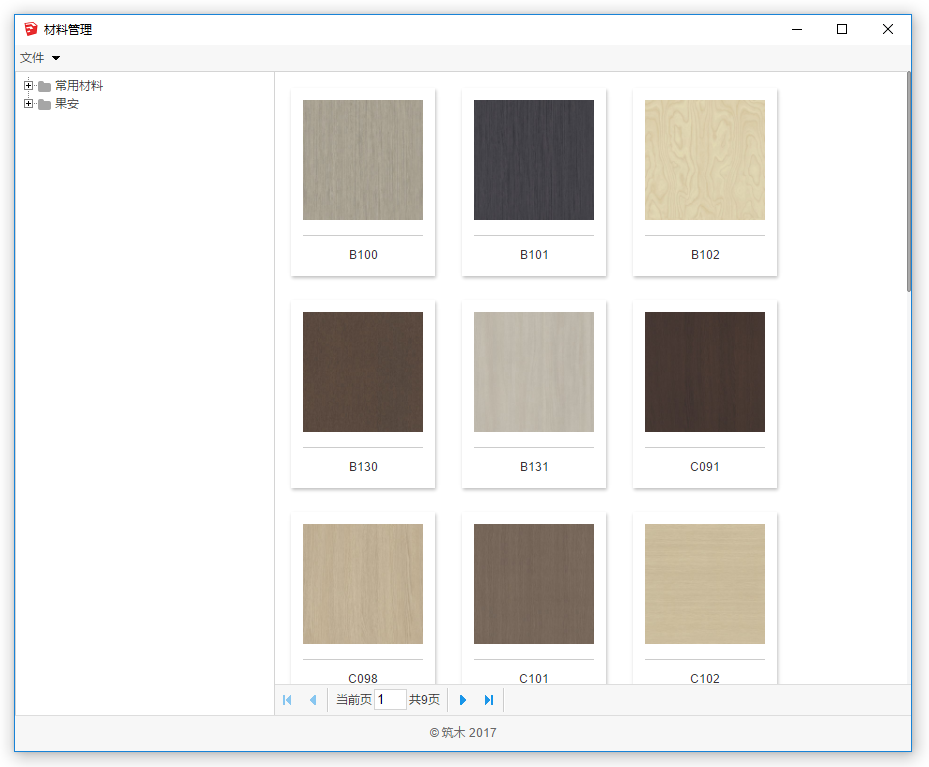

- 纹理 点击 【选择纹理】按钮，在弹出的对话框里点击任意一个纹理
6.其他选项根据实际需求修改即可
7.修改完成后，点击最下面的修改按钮
- 编辑孔位信息
- 点击【加工信息】标签

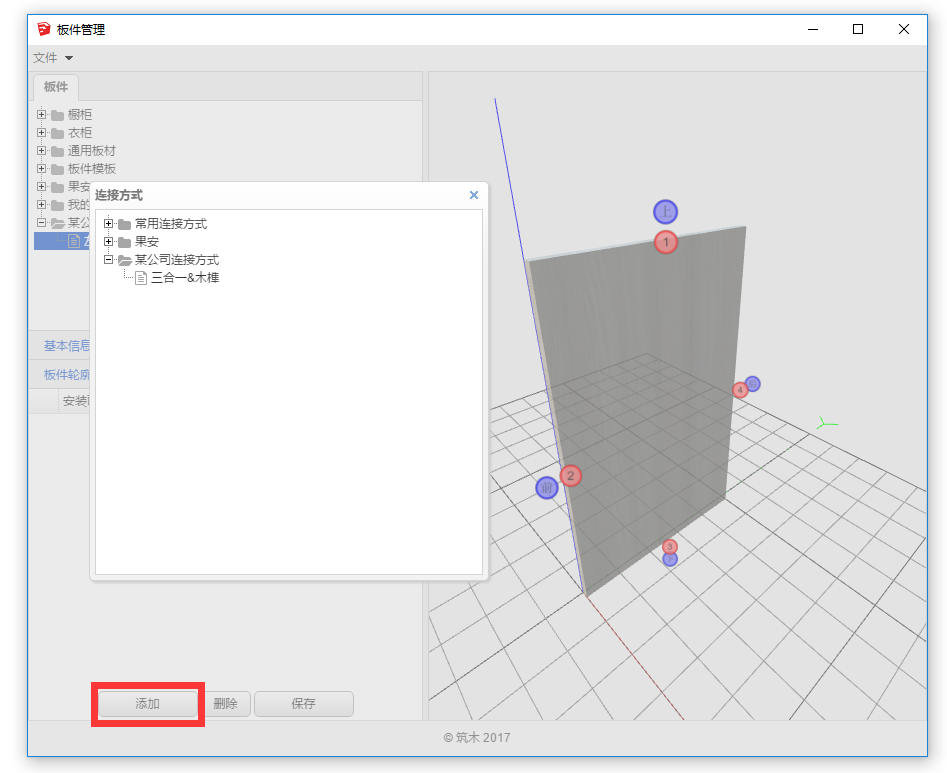

2.在孔位信息下点击添加按钮，选择入门教程四中创建的连接方式
3.选择连接方式后，会自动在孔位信息上多一行数据，双击编辑

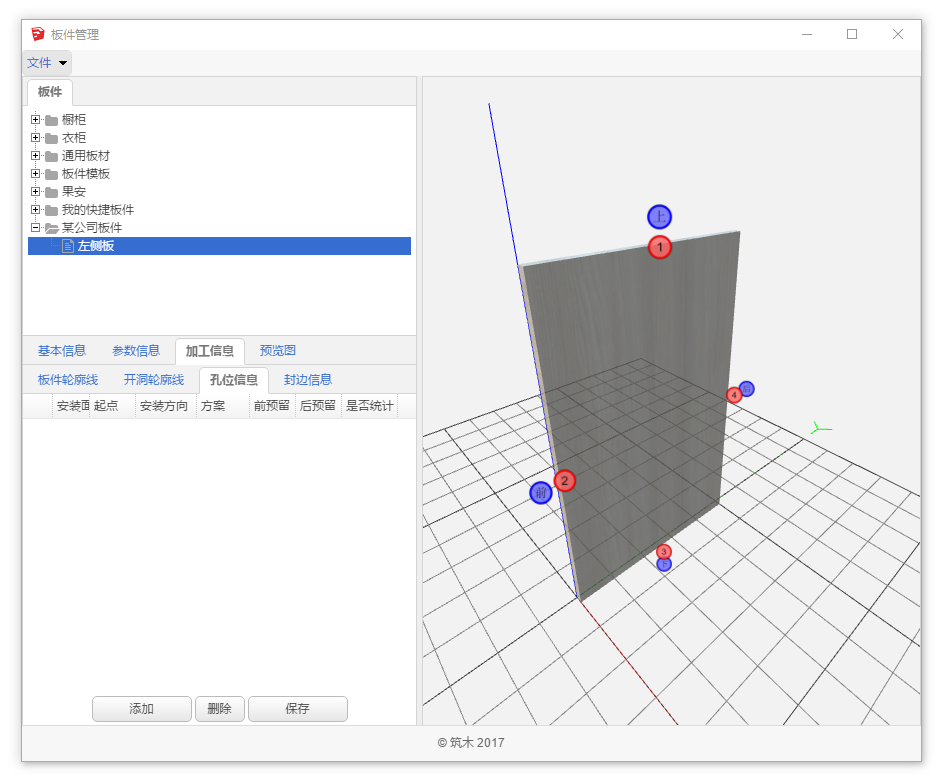

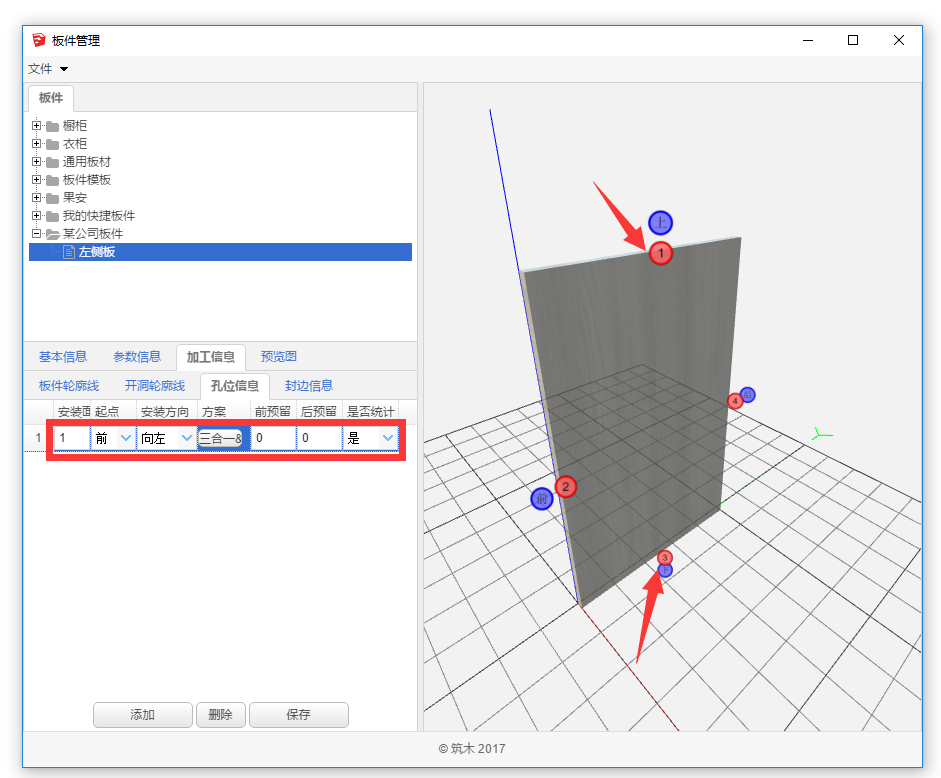

- 孔位信息解释
- 安装面根据右侧的红色圆圈的标号来设置，一般板子为4个面，本例子为侧包顶底柜子的左侧板，孔位信息设置在1和3的边上
- 起点为打孔的起始点，按照蓝色圆圈的标注文字来设置
- 安装方向为三合一的锁孔设置在哪个面上，本例可以设置为向左或者向右
- 前后预留按照默认设置为0即可。
- 是否统计设置为是
- 设置完成后，点击下面的保存按钮

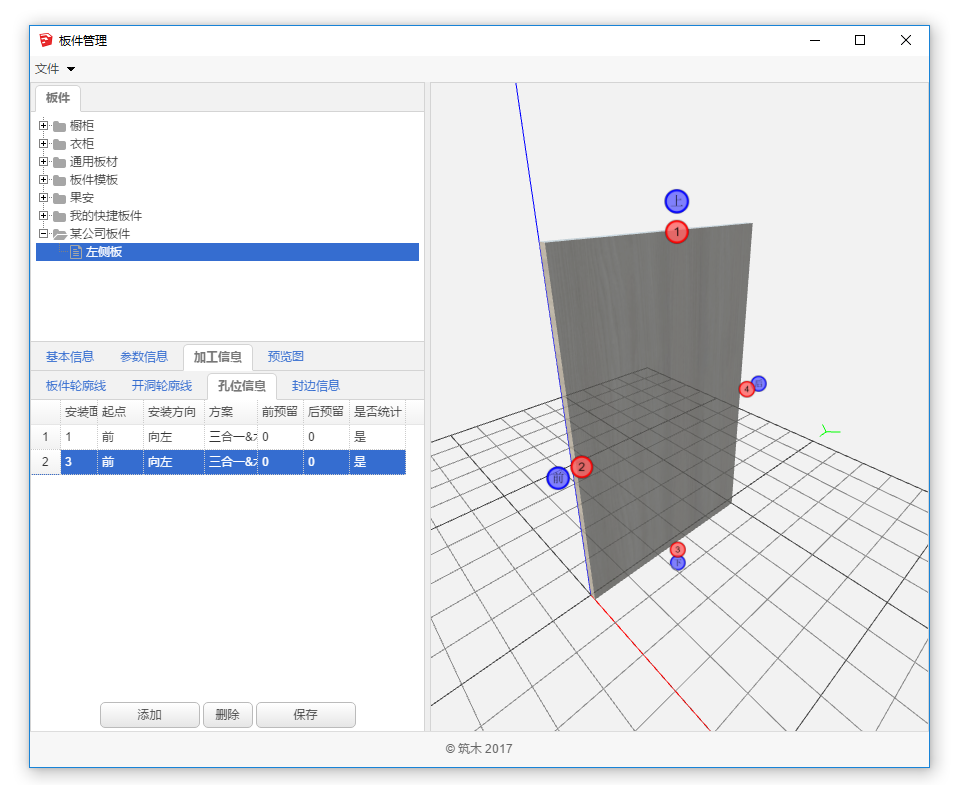

- 完成后的孔位信息
- 创建预览图
- 在加工信息标签里，先点击【板件轮廓线】标签
- 然后再点击【预览图】标签
- 调整好左侧的板子的角度

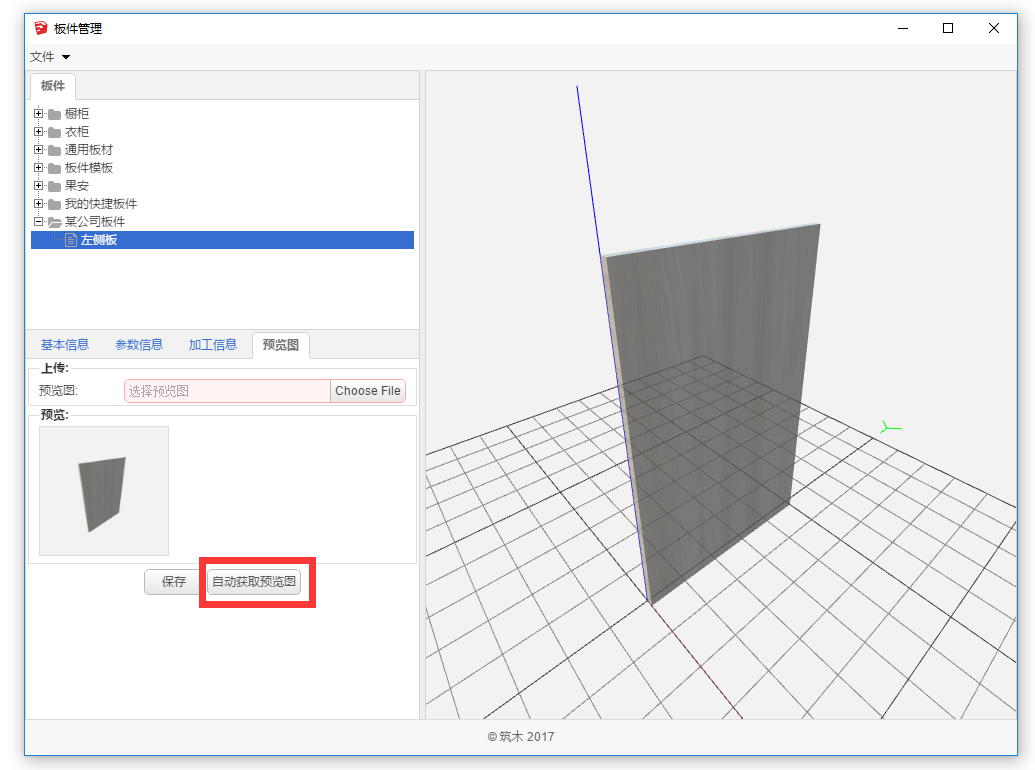

- 点击自动获取预览图
根据以上的流程创建其它的板件
- 右侧板
- 顶板
- 固定层板
- 活动层板
- 底板
- 厚背板
- 薄背板
- 踢脚板
- 中立板
- 背板拉条

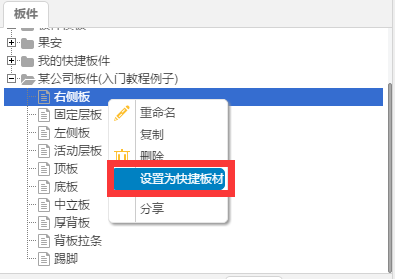

- 创建完成以上板件以后，选择一板件右键->设置快捷板件

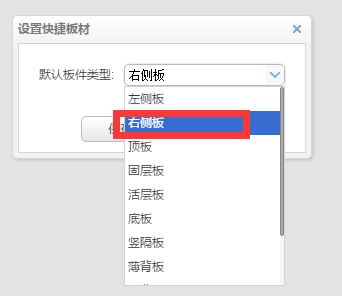

- 弹出的对话框根据板件的类型选择并保存即可 【这样快捷板件数据就会保存到本地 】，每个类型的板子都保存一下。
