筑木新手入门教程四【创建连接方式】
为何要创建连接方式

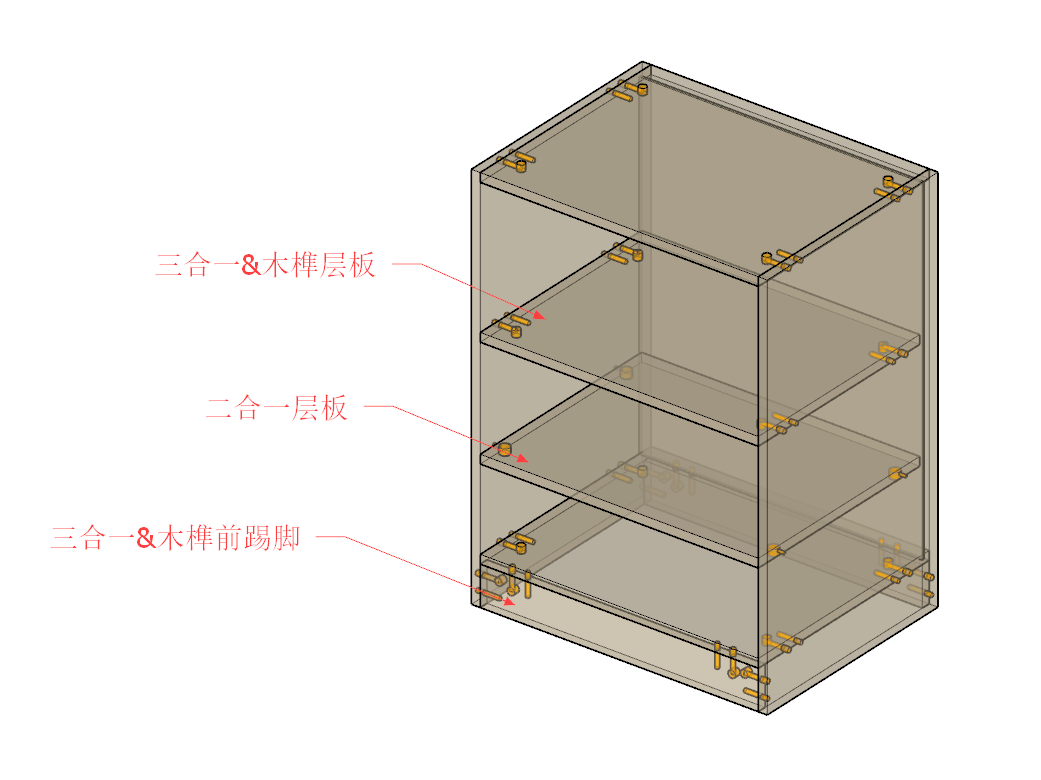

在入门教程三中，我们创建了五金连接件，当有了连接件以后，我们将以什么样的规则让这些连接件能够以不同的距离尺寸分布到板子上呢？如下图：板件之间用的五金数量以及连接方式是不一样的。而且每个公司都有自己的一套规则。为了满足这种多样化的需求，所以我们设计了连接方式的功能。
打开连接方式管理器

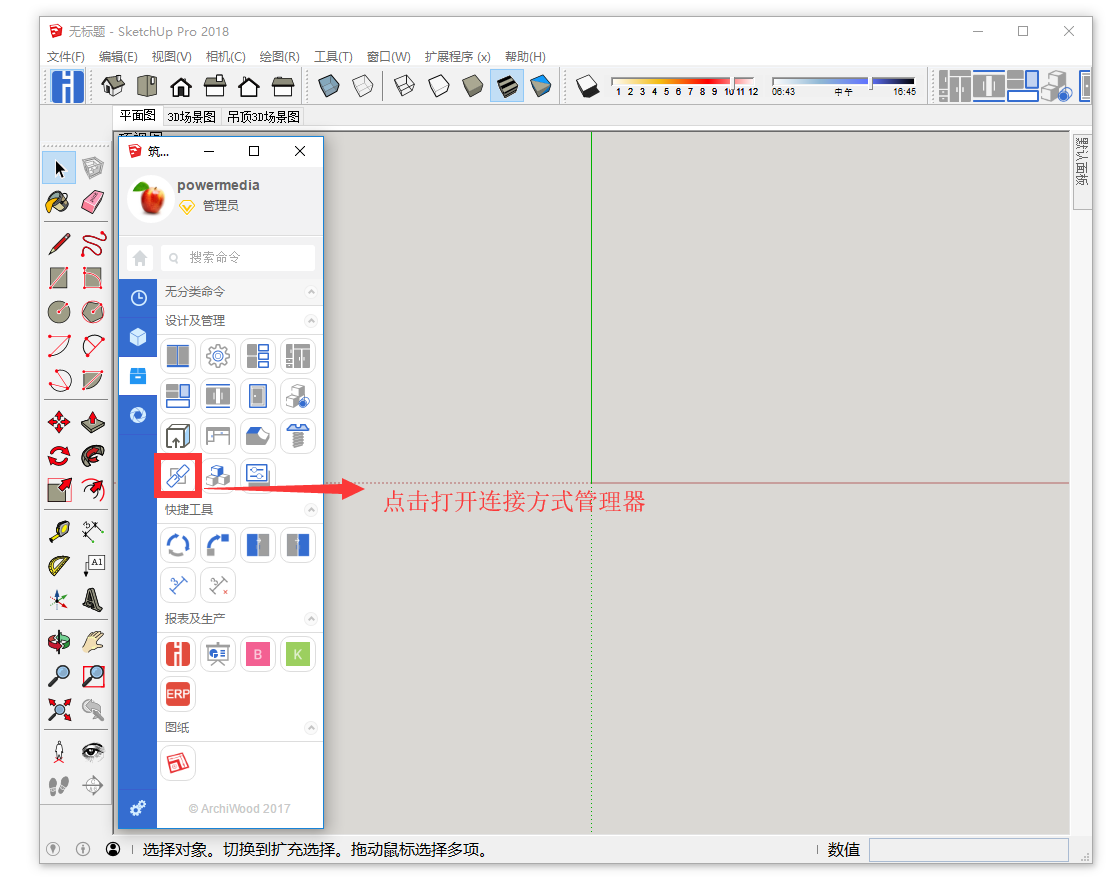

- 打开筑木云平台点击下图的图标

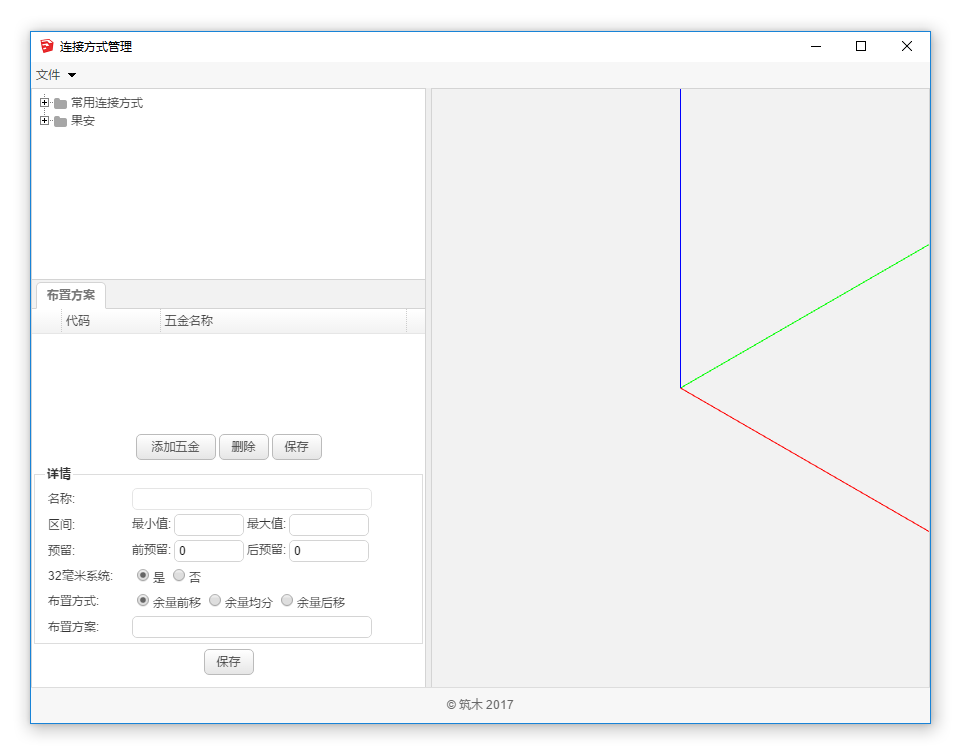

- 打开连接方式管理器
创建连接方式 【以三合一&木榫为例子】
- 创建自己的目录文件夹
- 在右列表里，点击任意一个节点->右键菜单->添加分类

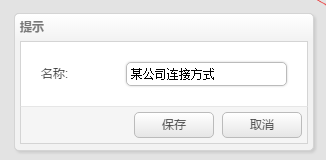

- 输入分类的名称【筑木建议输入公司的名称】
- 添加连接方式

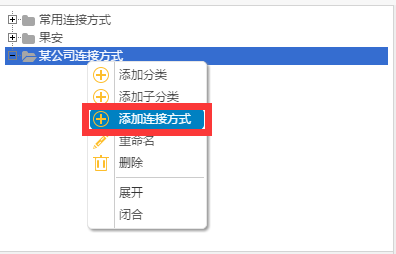

- 点击创建的分类节点->右键菜单->添加连接方式

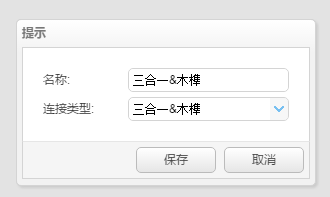

- 弹出对话框输入连接方式的名称【以三合一&木榫为例】,输入完成后，点击确定。
- 添加布置方案

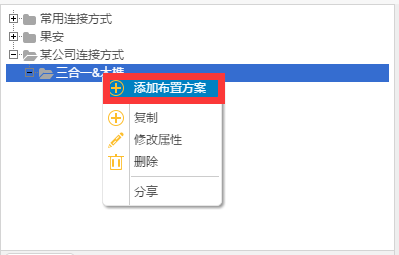

- 点击刚才创建的连接方式的名称节点->右键菜单->添加布置方案

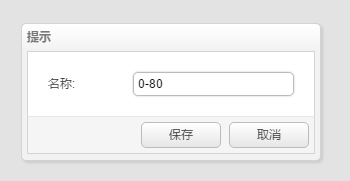

- 弹出的对话框输入方案名称 【方案名称我们以间距为名称】，输入完成后，点击保存

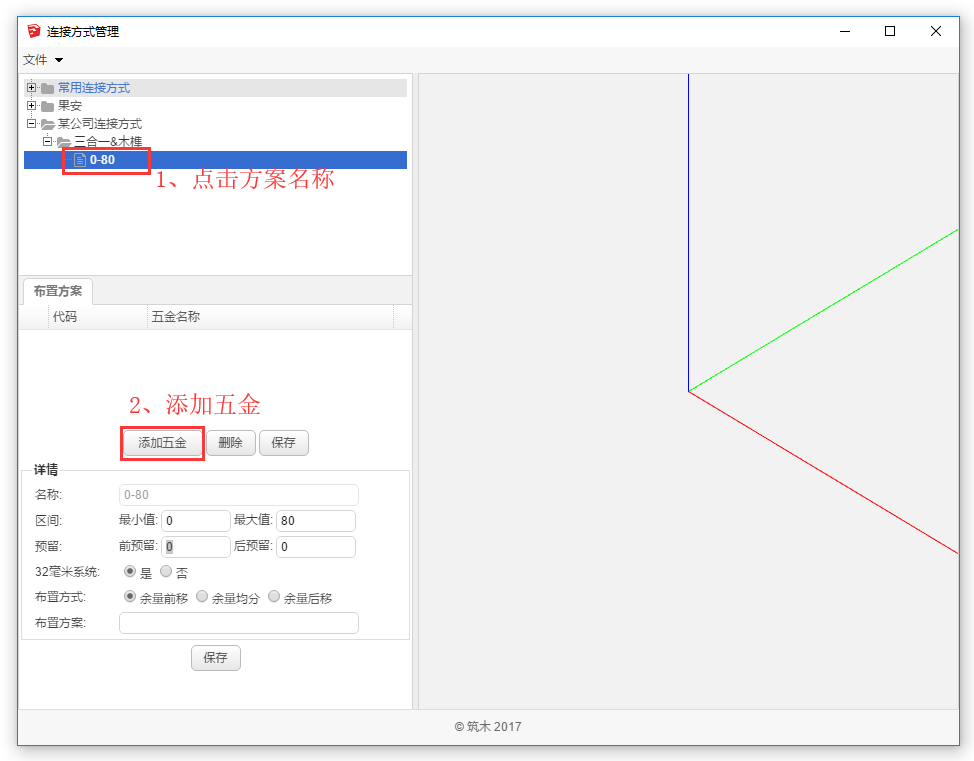

- 添加五金到布置方案

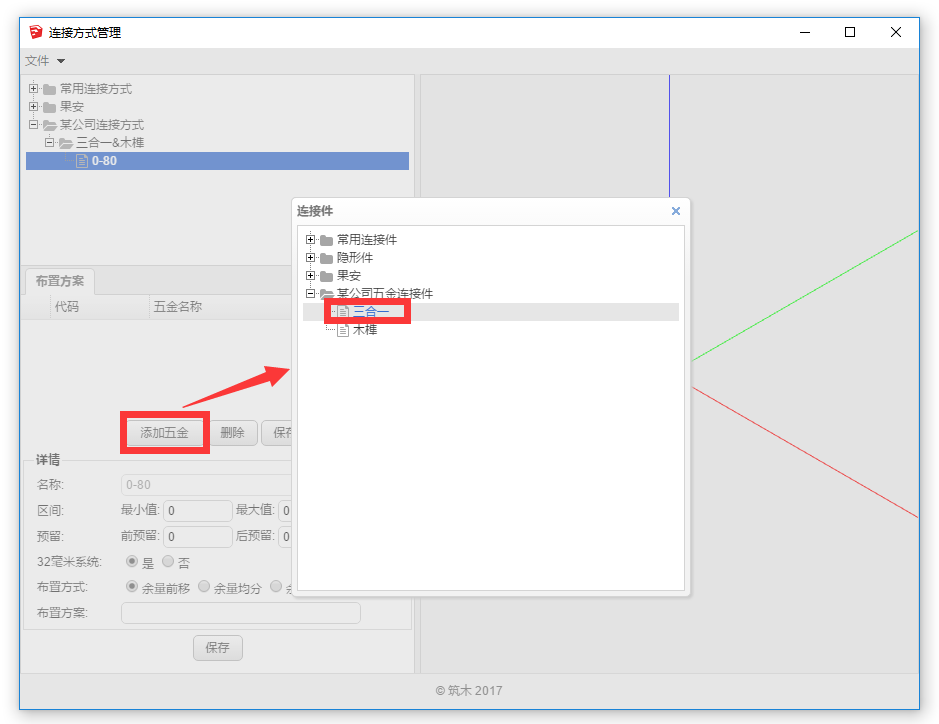

- 选择五金，根据上图提示，分别添加三合一和木榫到当前方案里

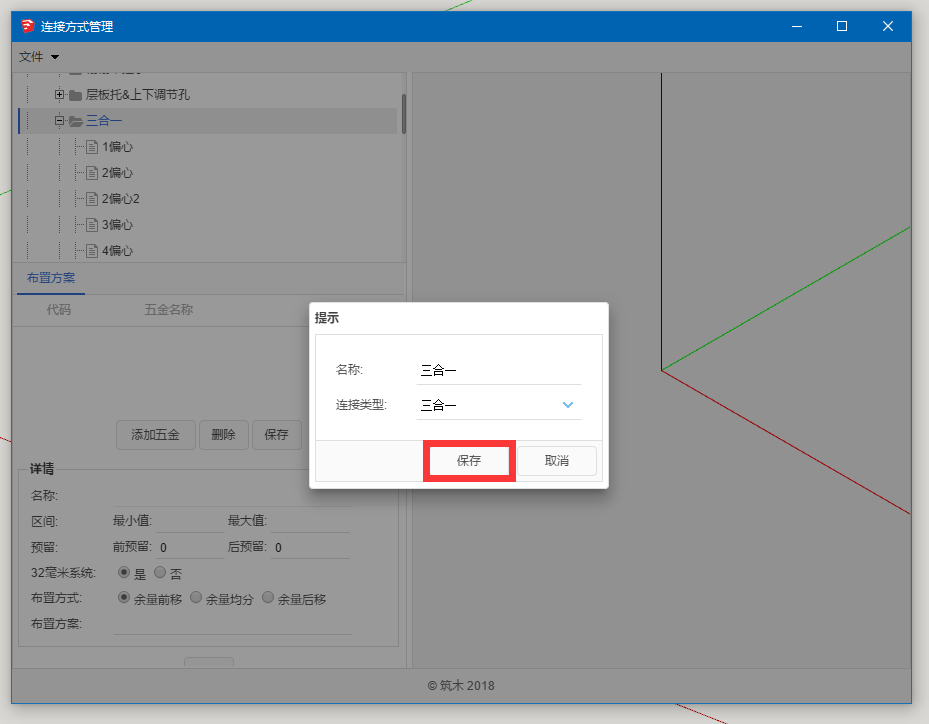

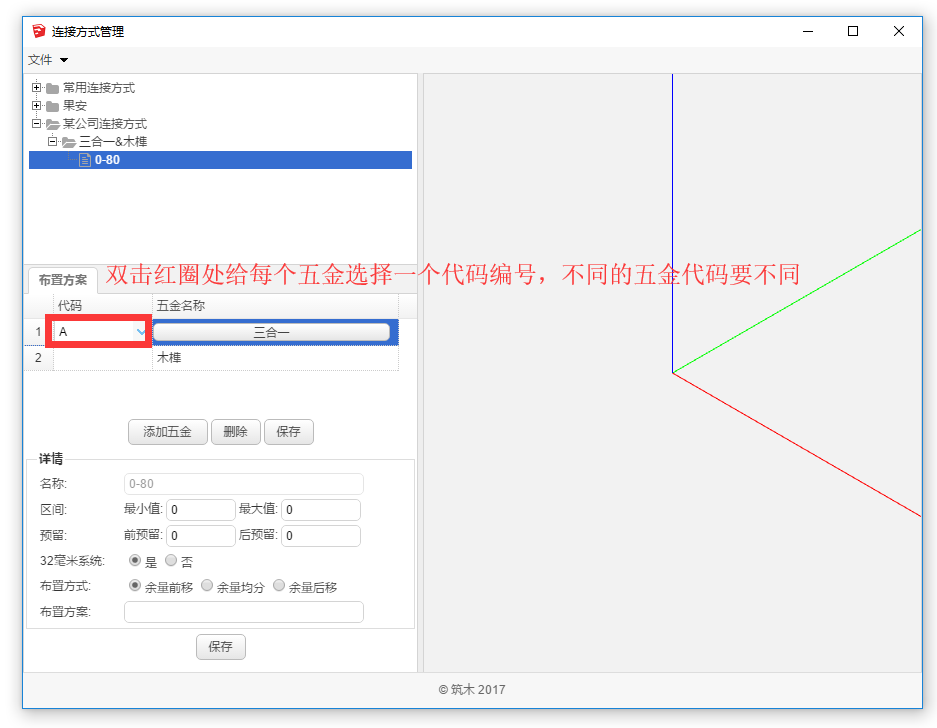

修改五金编号

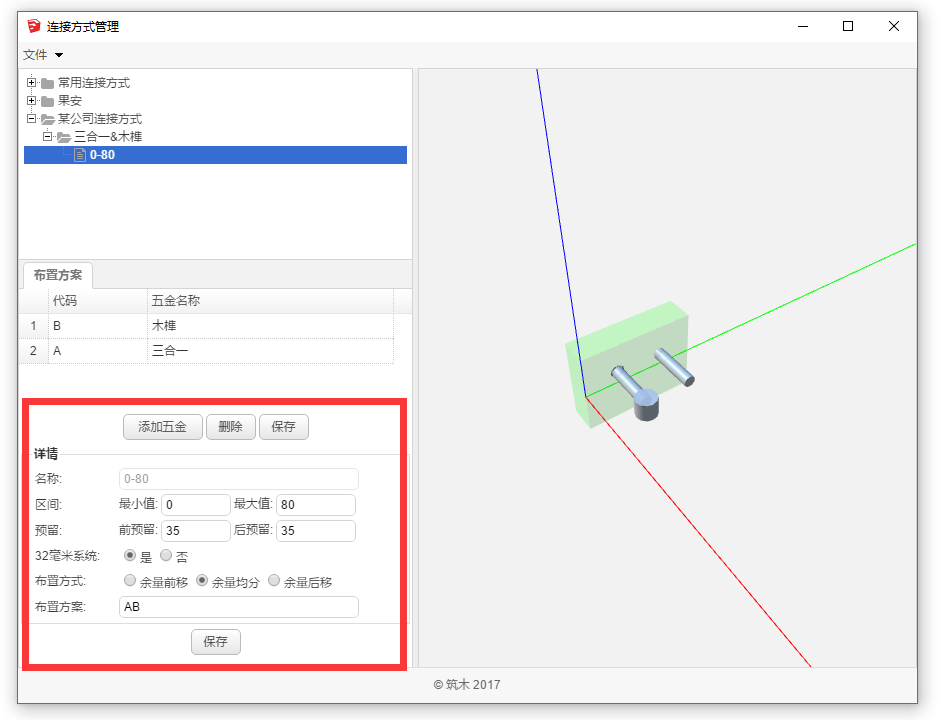

- 编辑方案详情
- 方案详情解释
- 区间：定义最小值和最大值，即大于等于最小值且小于最大值的尺寸的板子用此布置方案
- 前预留和后预留：五金布置孔位前侧预留一定的尺寸，后侧预留一定的尺寸
- 32毫米系统：默认选择是，用户如果是用手工打孔非常方便。
- 布置方式：就是余量的布置方式。当连接件按照一定的计算方式计算后，剩余的尺寸，是放在前侧还是后侧或者是余量均分。
- 布置方案：根据五金的代码来写方案，如：AB则代表是：三合一和木榫，2个连接件之间的距离是32mm（孔距）。如过是A*B,则代表2个五金之间的尺寸为自适应尺寸。
注意！！！

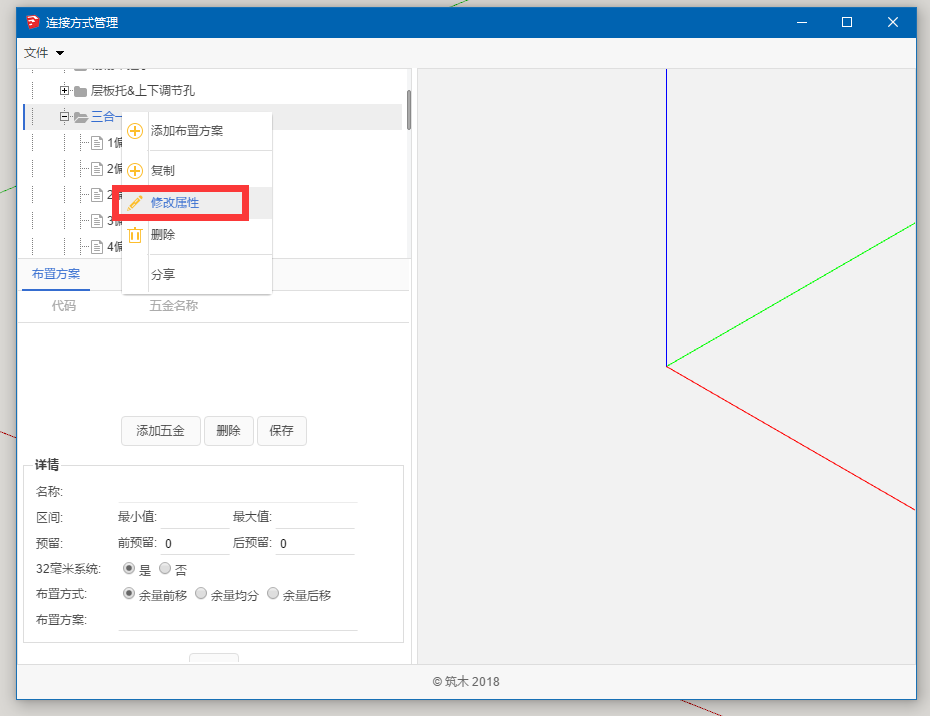

- 每次修改布置方案后，一定要在布置方案的父节点上，点击右键修改属性，根据连接方式的属性修改一下。确保后台缓存更新
- 详细的视频教程
