筑木新手入门教程二【全局参数设置】

详细介绍

---

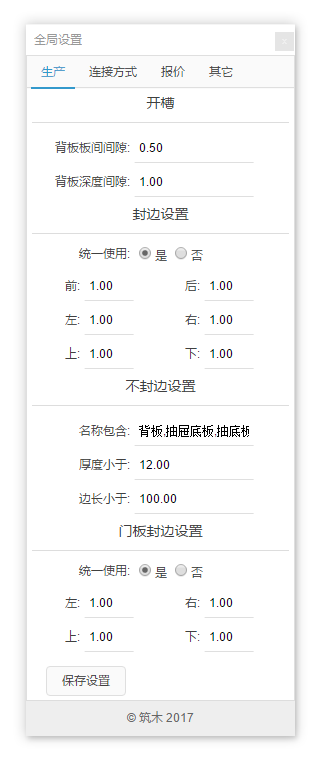

开槽设置

• 背板板间间隙的值一般为0.5，比如背板厚度为5mm，则开的槽会自动增加到6（前后各加0.5mm)
• 背板深度间隙的值一般为1，比如背板入槽为5mm，则实际开槽的深度自动增加到6（深度加1mm）

封边设置

• 如统一使用选项设置为是，则对每种板子的封面统一进行设置。如果板子的封边数据没有进行设置，即使统一使用设置为否，板子的封边也会使用这个数据进行设置。

不封边设置

• 不封边的设置有3个条件，首先是板子的名称必须包含这些字符串，且当板厚小于一定的数值的时候则这个板子4个边都不会封边， 或者板子厚度不小于但是某个边长小于一定数值的时候，则这个边不封边。

门板封边设置

• 统一使用设置为是的时候，则所有门板的板子的封边都是统一设置

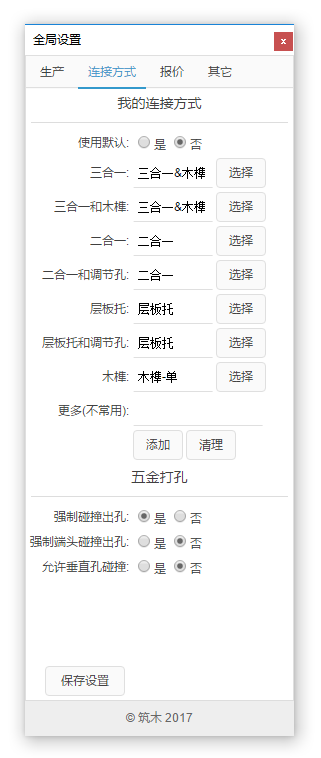

我的连接方式

• 我的连接方式下，针对不同的连接工艺共分为7大类型（三合一、三合一木榫....),用户可以对之7大类型选择设置为自己的连接工艺【注意，用户在后台创建自己的连接方式的时候，一定要选择对应的类型,如果用户还未设置链接方式，请在后面两章教程完成后，再来设置】。
• 当使用默认一项勾选为是的时候，场景里的柜子，会自动判断全局的连接方式是否和自己的工艺类型匹配，当匹配的时候，就会采用全局的连接方式，不匹配或者查询不到后台有相关数据的时候，则还是使用自身的连接方式。
• 更多的选项里， 可以添加一些不常用的连接方式进去，在自定义创建板件的时候，可以显示出来。

五金打孔

• 强制碰撞出孔 ,默认选择为是，即：只有当板子和板子之间形成碰撞关系的时候才会出孔，比如层板一端和侧板的2个侧面有接触时且层板一端有五金信息的时候，才会出孔。
• 强制端头碰撞出孔，默认选择为否，即：如果2个板子形成碰撞关系，且都有五金的信息的时候，默认不打孔，反之则打孔。
• 允许垂直孔碰撞 ，默认选择为否，这一选项暂时设置为否即可。

报价

• 这些配置可以根据自己的实际需求，进行设置即可。且必须在第一次安装软件的时候都有设置，并保存一次。

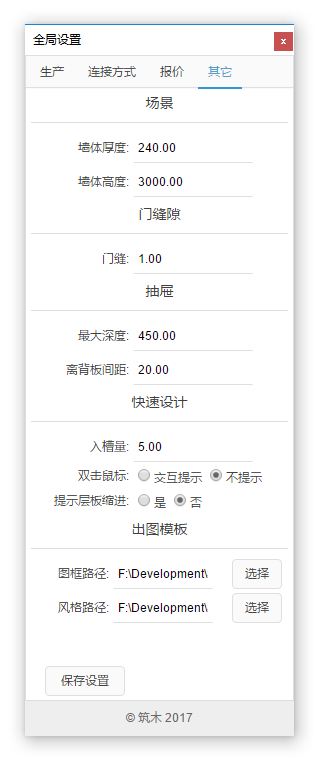

其它

• 场景里设置以下默认的墙体厚度和高度
• 门缝隙里设置默认的门缝隙，此门板缝隙为单边缝隙，如缝隙设置为1， 门宽是500，左右上下会各扣除2
• 抽屉里设置默认的最大抽屉深度，在用于自动内空添加抽屉时作为一个最大深度参考值。其中离背板间距设置，根据需求来设置。一般为10-20即可
• 快速设计里，设置以下默认的入槽量。默认为5,其他按照默认设置即可
• 出图模板为导出图纸的图框设计，可以不设置，如果追求个性化，可以设置以下模板设计，详细设计可以联系客服人员。

以上设置完成以后，务必点击保存按钮
