5.视窗

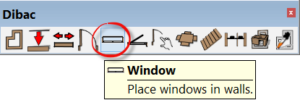

这些是窗口工具可用的选项：
5.1.窗口设置

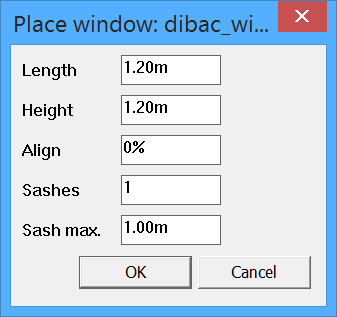

Dibac 窗口是动态组件，允许使用以下选项的配置创建任何测量的窗口：
- 长度：窗口宽度的测量值。
- 高度：窗口高度的测量值。
- 对齐：表示放置在墙宽上的百分比。如果值为 0%，则窗口将是内部的。如果我们指定的值为 100%，则窗户将放置在墙的外部。值为 50% 会将窗口放置在墙厚的中心。
- 面板：窗口将具有的面板数量。
- 最大面板测量值：面板的最大宽度。也就是说，价值大于我们提供的面板将永远不会被创建。根据窗口的长度，将自动放置许多宽度低于此值但可能适合的面板。
5.2.插入点（端点和中心）
一旦我们接受了窗口的不同参数，光标将显示它的预览。
有两个可能的插入点：端点和中心。要从一个点更改为另一个点，我们按 TAB 键。

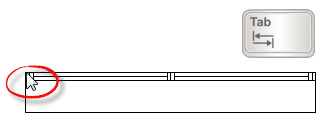

端点：
插入点将位于窗口的横向顶点之一。

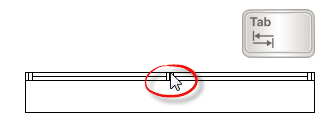

中心点：
插入点将位于窗口的中心。
5.3.窗户的放置
免费安置：
一旦我们接受了窗口的参数，将其移向墙壁，等待它变成洋红色，然后单击将其放置在我们想要的位置。如果它是洋红色，我们将能够放置窗口。

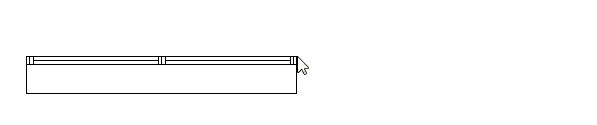

改变牵引点：
仅当我们的插入点位于终点时（按 TAB 更改此设置）。我们可以从右侧或左侧拿起窗户。只需将光标移动到绘图的空白部分，然后单击即可更改牵引点。

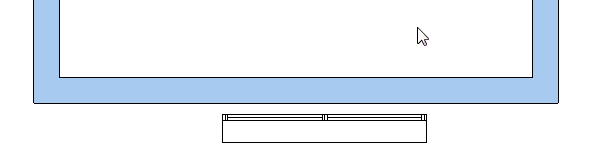

改变窗口的方向：
要将窗户定位在墙壁的一侧或另一侧，只需将窗户移向墙壁的内部或外部边缘。
5.4.高度和力

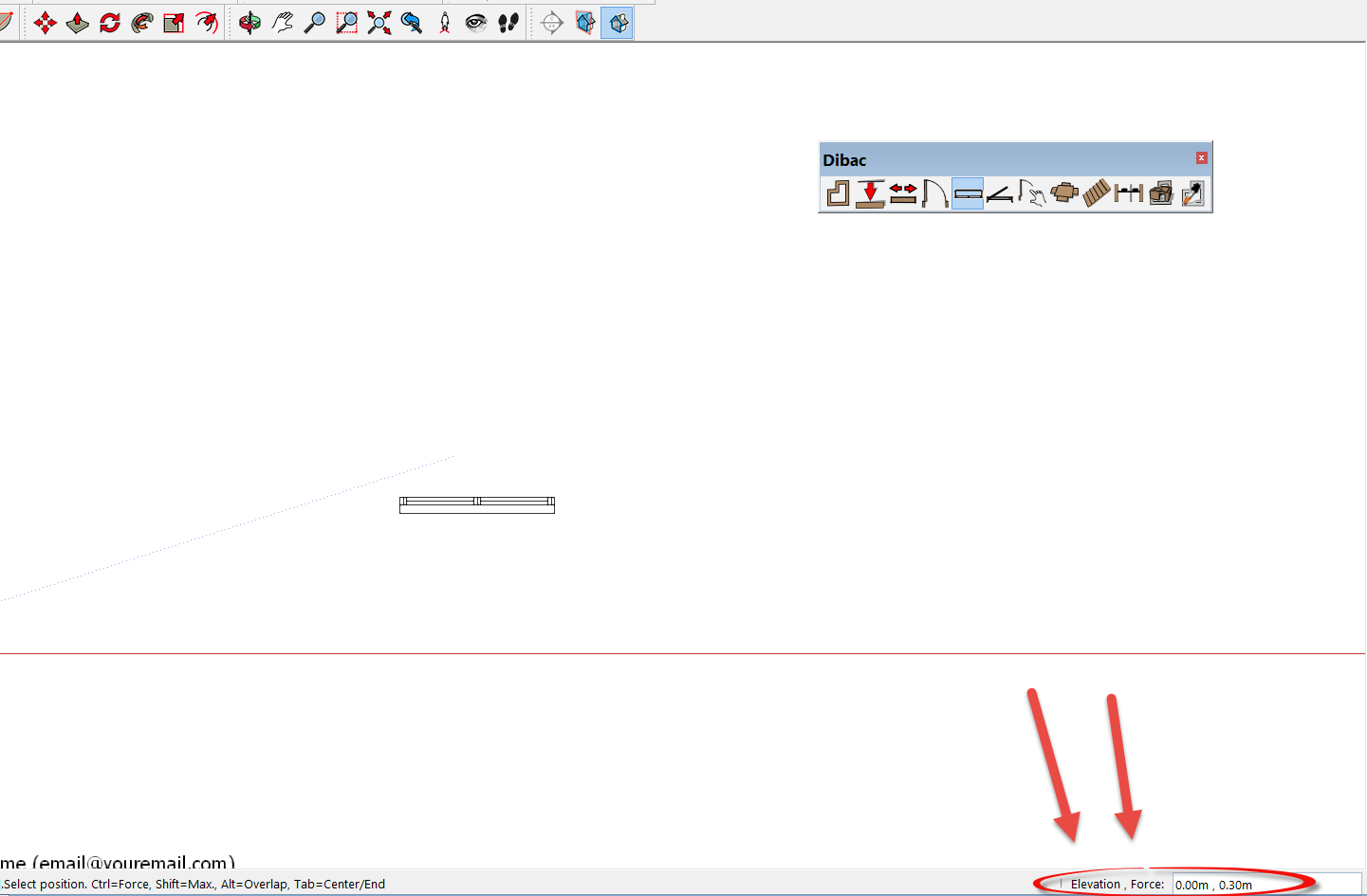

请注意，在下面的 SketchUp 测量框中，我们可以引入两个值：ELEVATION；力量。
ELEVATION：整个窗户相对于地面的距离（按缺陷 0）（不要与初始参数中的窗户高度混淆）
FORCE：强制窗口与最近的角落保持固定距离。
重要提示：为了使 FORCE 选项起作用，窗口的插入点必须在端点处（这可以通过 TAB 键更改）。
实际例子
例如，我们要将窗户提升到 120 厘米的高度。相对于地板，我们还将强制将其放置到 30 厘米。相对于墙。
选择窗口工具图标，在放置介绍之前是（高度；力），即我们输入1.20；0.30 并用 ENTER 键确认。您将看到我们的测量值已保存在测量值框中。
重要提示：为了强制窗口选择测量值，我们必须按住 CONTROL 键 (CTRL)。

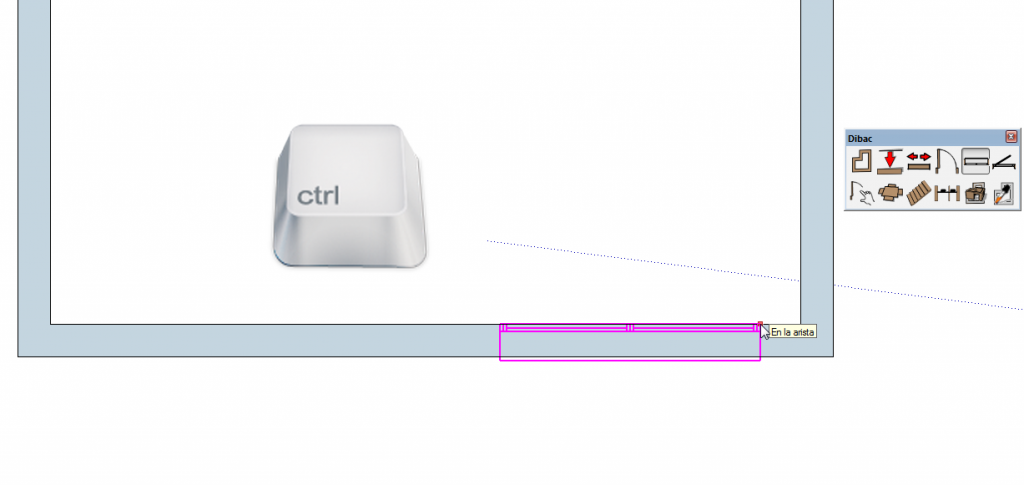

将窗口放在墙的正确一侧，当它变成洋红色时，按 CTRL（这将强制放置到所选的测量值）。在我们的例子中，它将被放置在 30 厘米处。相对于最近的角落。单击以粘贴它。
在平面图中，高程不会很明显，但是当我们在 3D 中构建它时，我们会看到窗户是 120 厘米。从地板。
注意：如果我们只想使用 FORCE 函数，那么 ELEVATION 的值必须是 0，也就是说，我们引入 (0; 0.30) 并按 ENTER。
如果我们只想使用 ELEVATION 值，我们只需要引入第一个值（1.20）并按 ENTER。

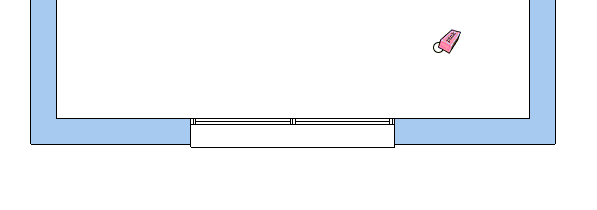

5.5.删除窗口
删除一个窗口并重建墙

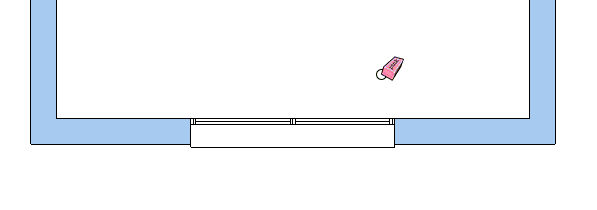

单击 SketchUp 删除工具。按住 ALT 键并删除窗口。您将看到，除了删除窗口外，还重建了墙。
删除一个窗口，不要重建墙
您可以使用 SketchUp DELETE 工具或键盘的 DEL 键（首先选择要删除的窗口）执行此操作。该窗口将被删除，并在它原来所在的空间中留下一个开口。

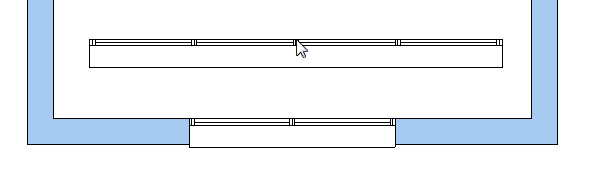

5.6.用一个窗口替换另一个窗口
要在已有窗口的同一位置放置具有不同测量值的新窗口，只需单击 WINDOWS 工具，选择新测量值，然后将光标置于现有窗口上。它将变成洋红色，单击以确认放置，现有窗口将被新窗口替换。
5.7.放置一个覆盖墙壁测量值的窗口
放置窗户时，朝所需的墙壁移动，窗户将变成洋红色。

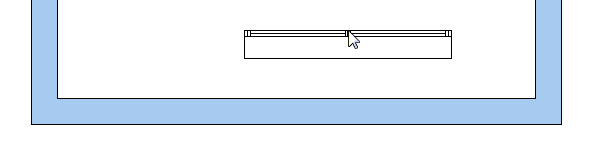

在确认放置之前，按住 SHIFT 键，它会保持洋红色，但会覆盖整个墙壁。此时，单击以放置窗口，该窗口将覆盖墙的整个长度。
