柜体画法简单易学易用

多种分割方式
让你快速分割空间盒

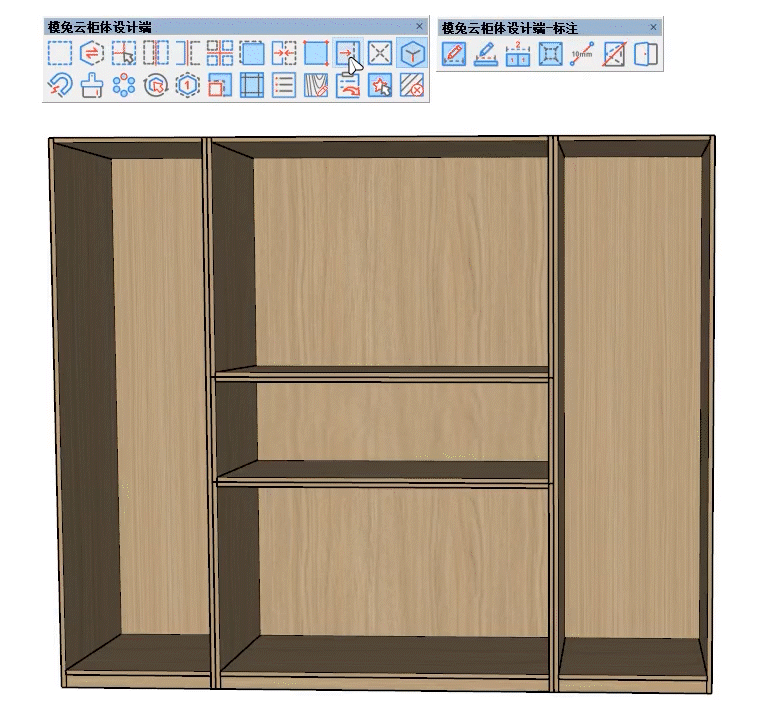

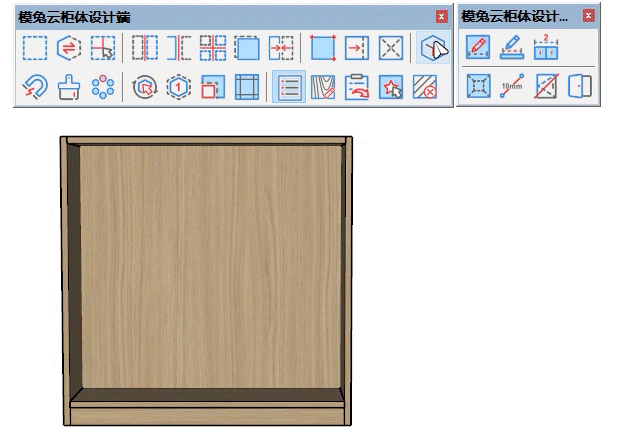

快速绘制柜体
分割好的空间盒快速转为柜体



对角线载入

识空载入

更快捷的工作流程

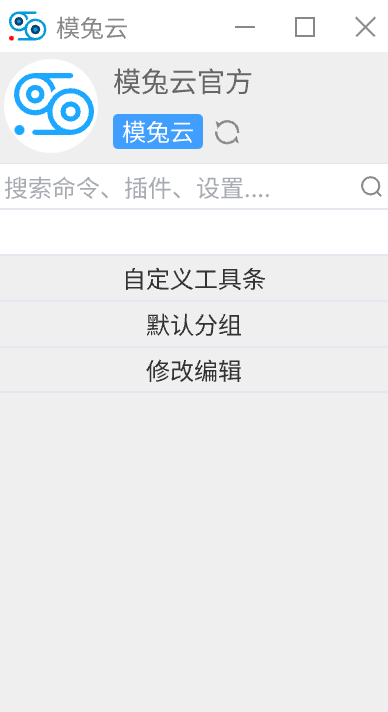

圆盘+快捷键+菜单+工具条
根据不同需求创建不同的圆盘工具条
将常用组件集中在圆盘中
结合快捷键、菜单与工具条
培养专属于自己的工作流程
提高工作速度和效率

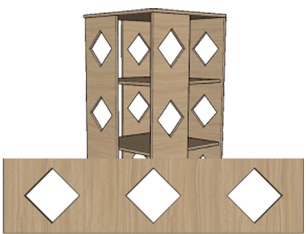

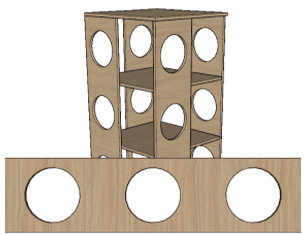

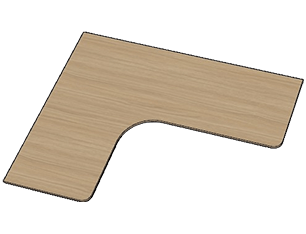

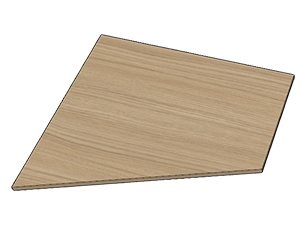

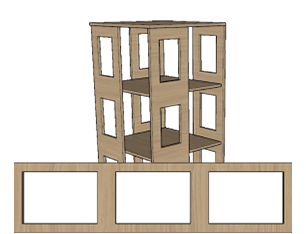

随意绘制和编辑异形并且可以生产
解决各种异形板件需求,快速生成客户想要的板件样式






定制企业产品库
企业组件库
内置通用组件库
可以结合工作制作专属组件
根据企业具体情况定制企业产品库
专属于企业的数字资产
自己制作
根据流程自己写的更方便
专人定制
找专业的私人定制更有效率

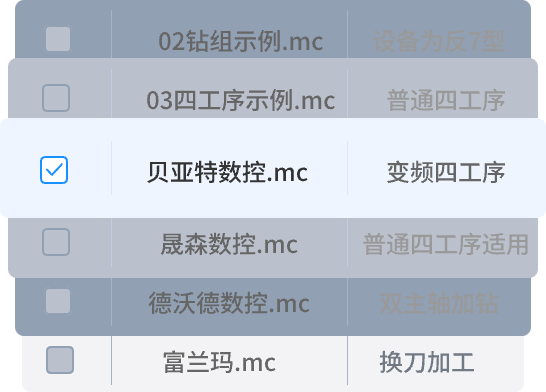

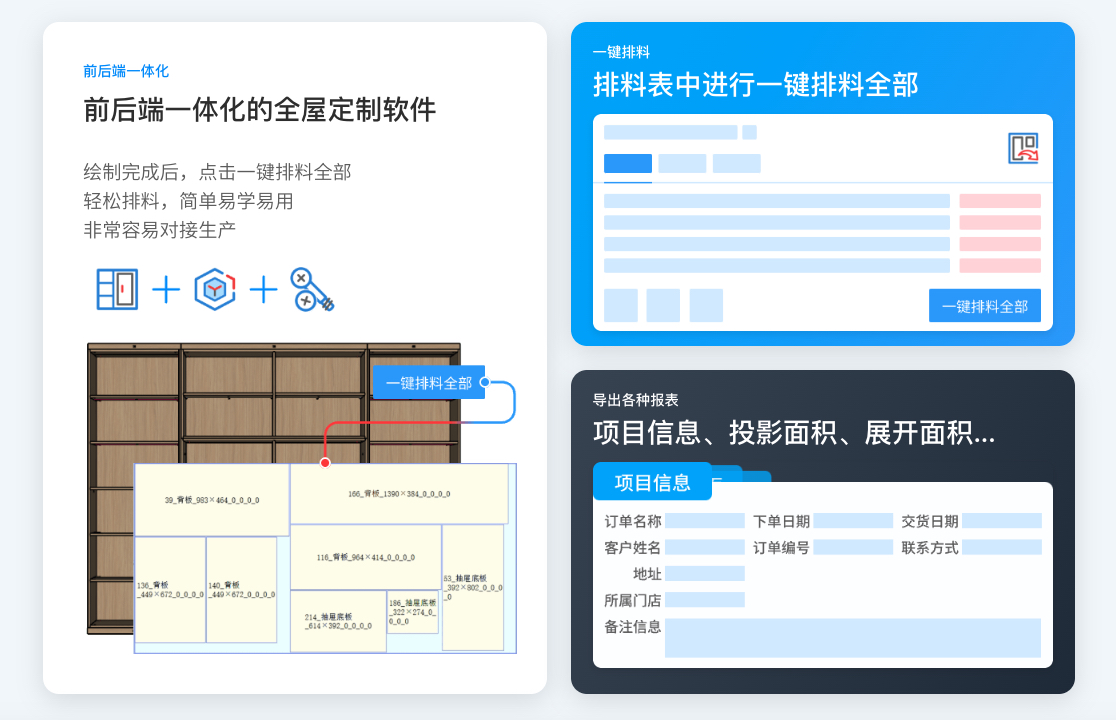

前后端一体化

一模多用

排料

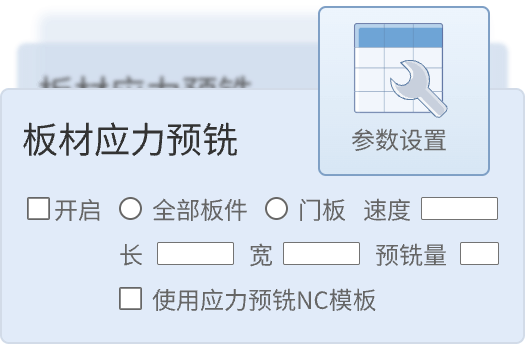

解决香蕉弯
开启板材应力预铣,快速解决香蕉弯

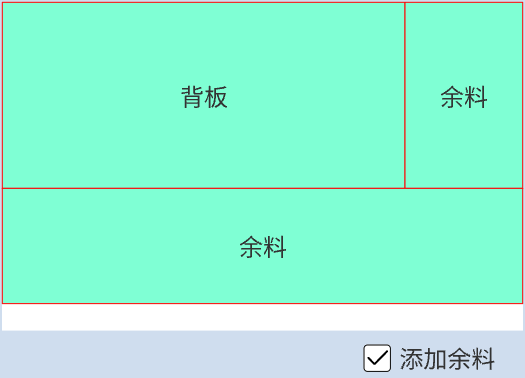

余料归方
可手动进行添加余料规划板材

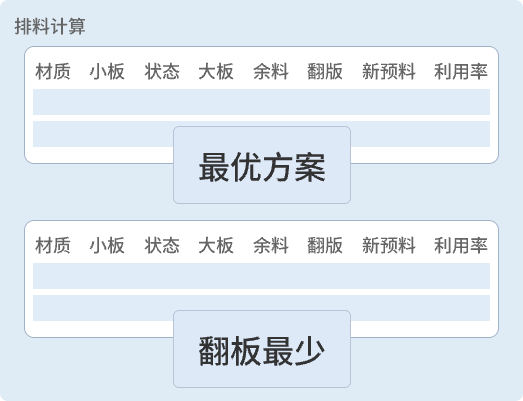

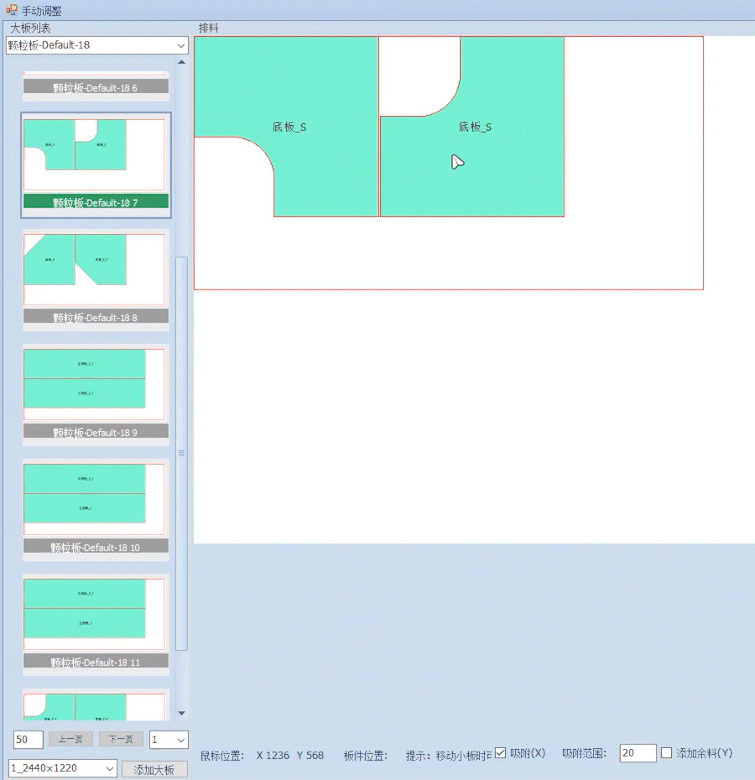

排版自定义
排版自定义
智能化手动排版
支持异形套材异形板件也能排版
让排版方案更加灵活更加节省
支持异形套材异形板件也能排版
更加灵活的排版方案

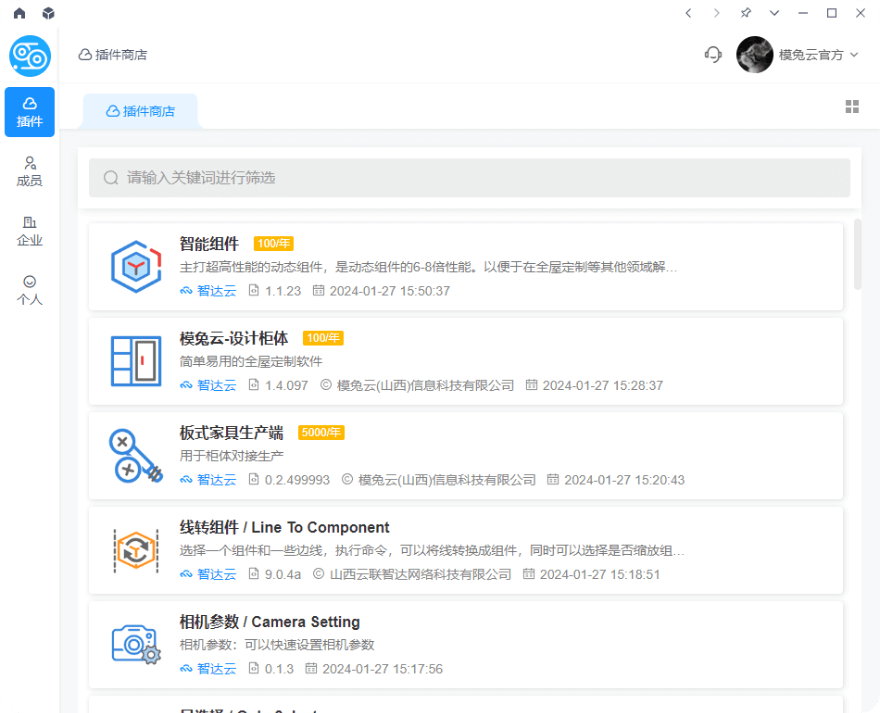

海量SketchUp扩展商店


模兔云-智能组件

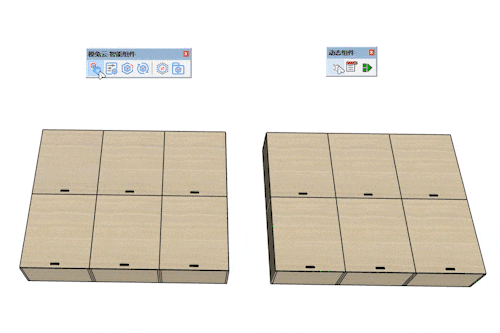

六倍+的性能
一样的写法六倍+的性能,稳定在Sketchup原生动态组件的六倍,有些情况下甚至达到七倍。在遇到复杂的智能组件时,体验会更加流畅。

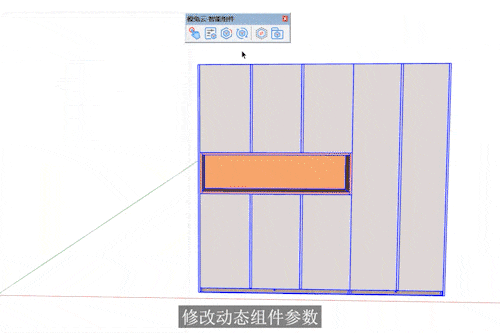

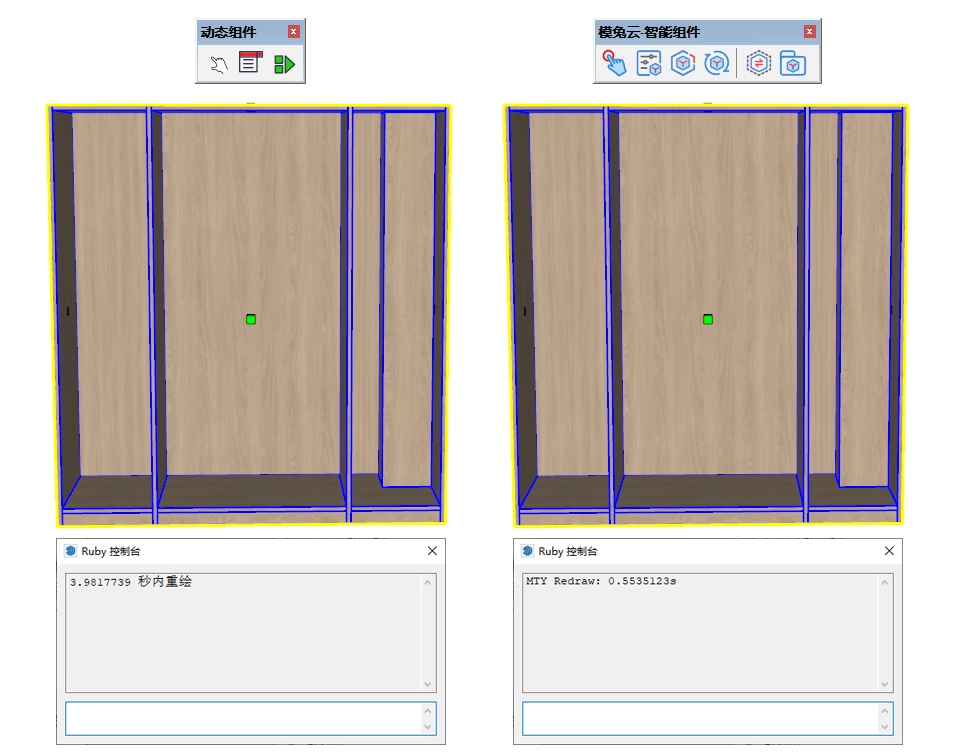

下图为例,动态组件调整需要3.98秒而智能组件则仅需0.55秒。

智能组件引擎执行速度比传统动态组件快几十倍,因为智能组件重新编写并分为三步:解析语法、编译优化和执行。相比之下,传统动态组件是边解释边执行,导致执行速度相对较慢。

大量的表达式优化集中在编译阶段和之前,主要集中在用户编写表达式时。因此,执行表达式的速度得到了显著提升。

尽管编辑时也比动态组件更快,但并没有5倍速。在大部分情况下,这种速度提升并不明显,只有在遇到较为复杂的组件时才能感受到。

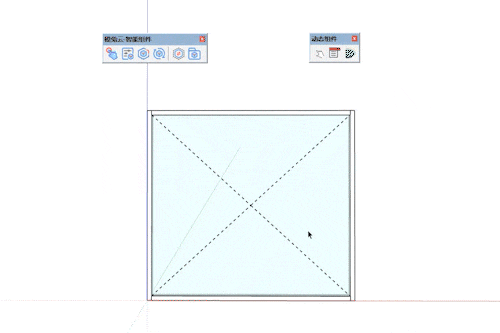

一键转换功能

模兔云智能组件由动态组件的发展而来。可以一键转换为动态组件表达式。

动态组件的语法和函数是智能组件语法和函数的子集。

完全兼容Sketchup原生动态组件表达式的语法规则、函数的写法和编辑方式。

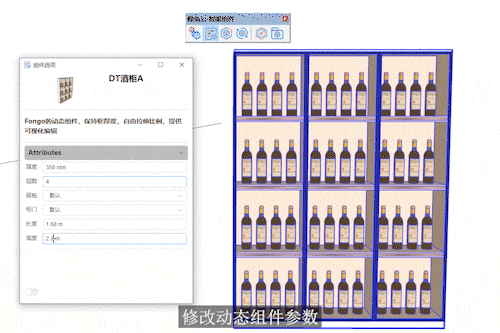

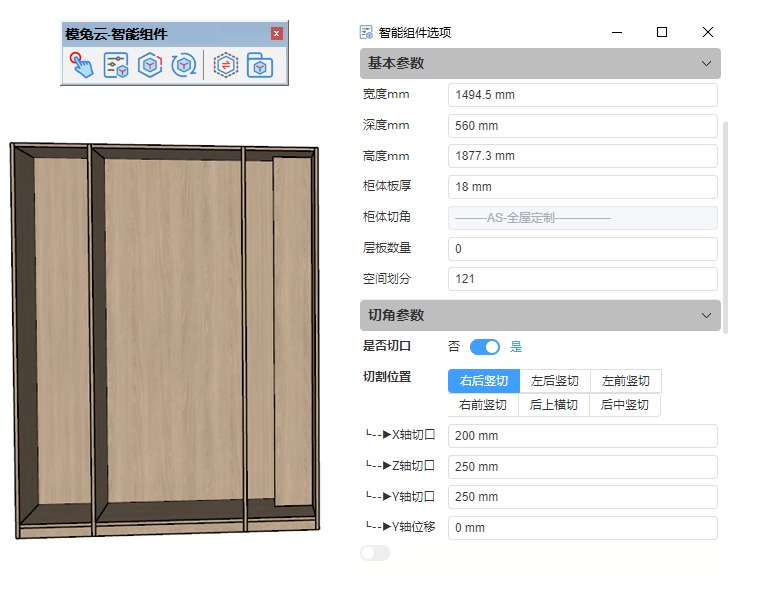

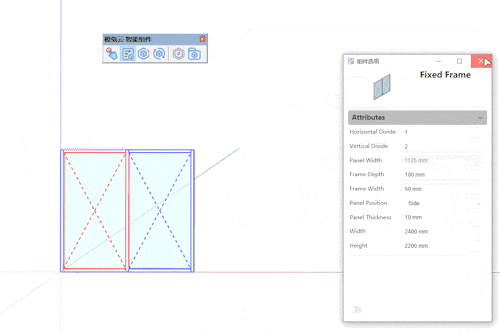

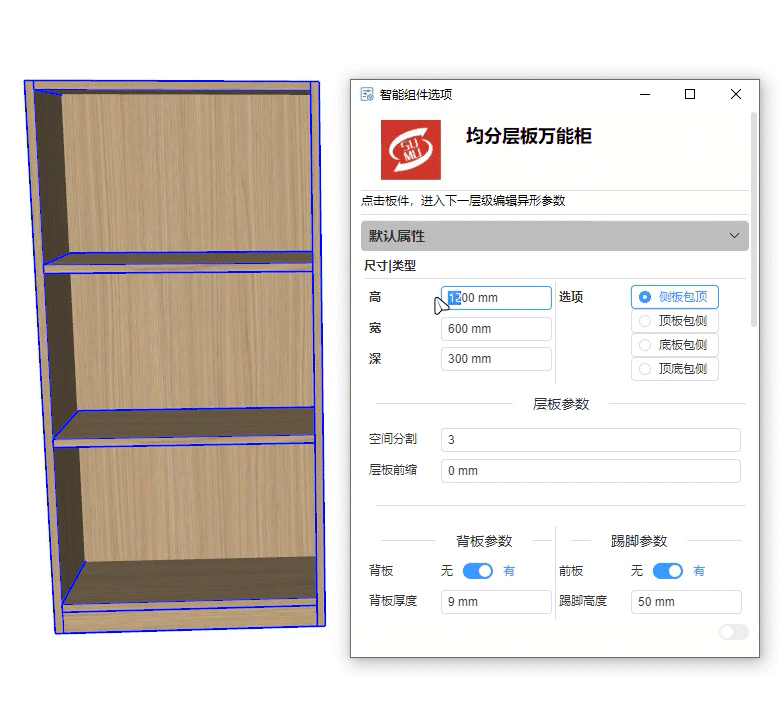

组件选项面板

分组、图片、分割线、布局等丰富的页面元素可供组合界面。

文本编辑器编辑描述。

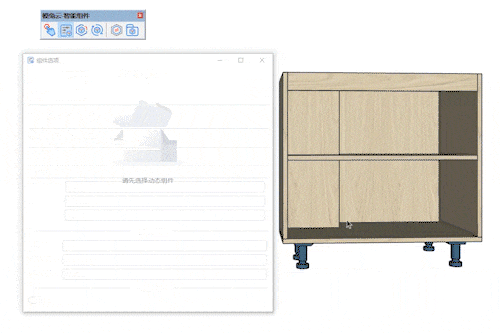

点击交互工具

支持点击动画、屏幕UI动态切换。也可以重新识别空间大小。

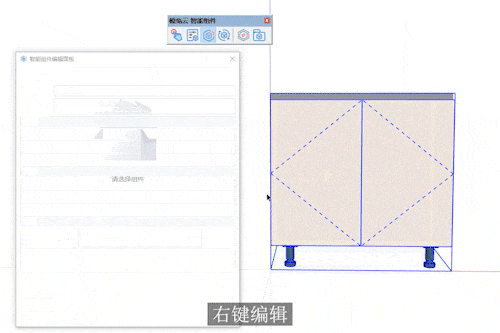

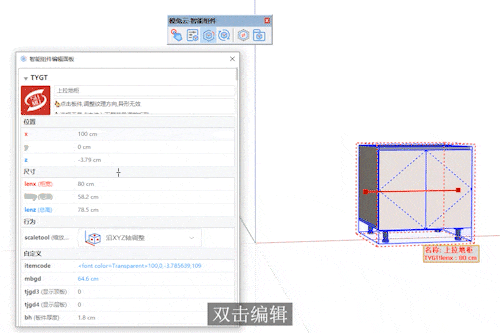

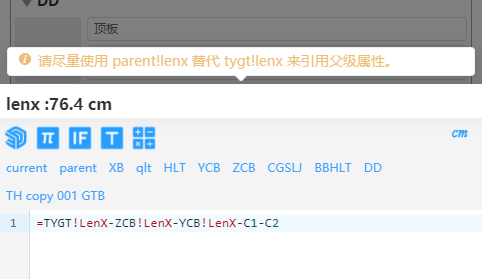

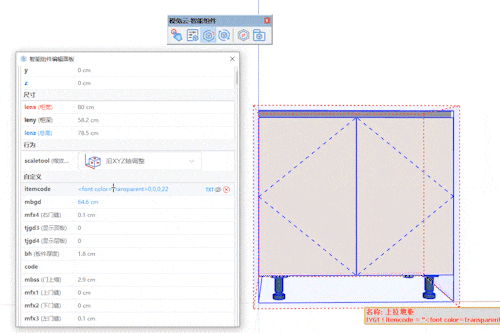

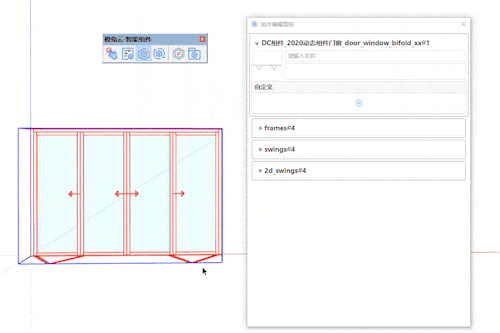

参数编辑面板

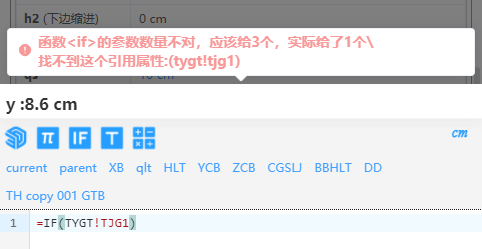

表达式可以在书写时实时解析出大量的表达式错误并提示。90%以上的问题在书写和编辑表达式时候解决,而不是运行的时候。

可以解析使用不存在的函数和属性、函数参数数量不对、非onclick属性使用onclick相关函数等。

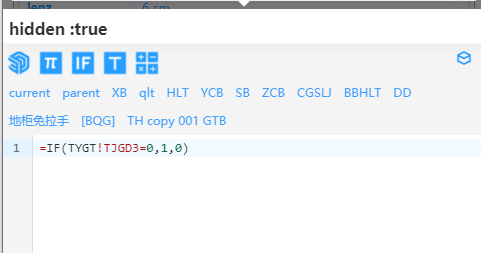

表达式可以进行更好的代码高亮。

函数与属性编辑器实现自动联想与智能补全。

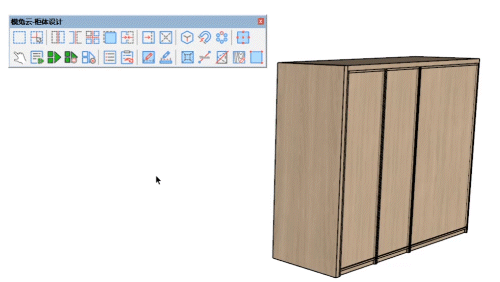

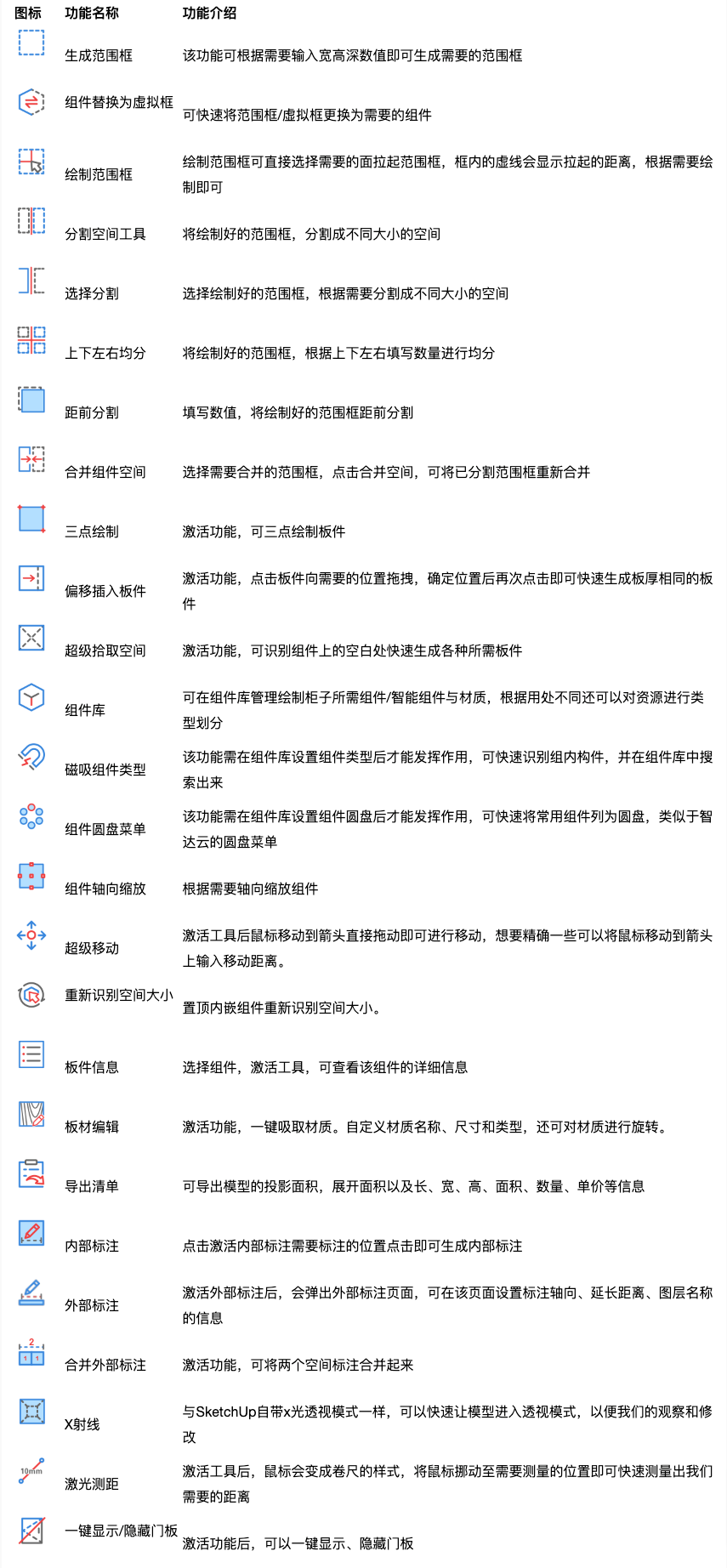

设计柜体

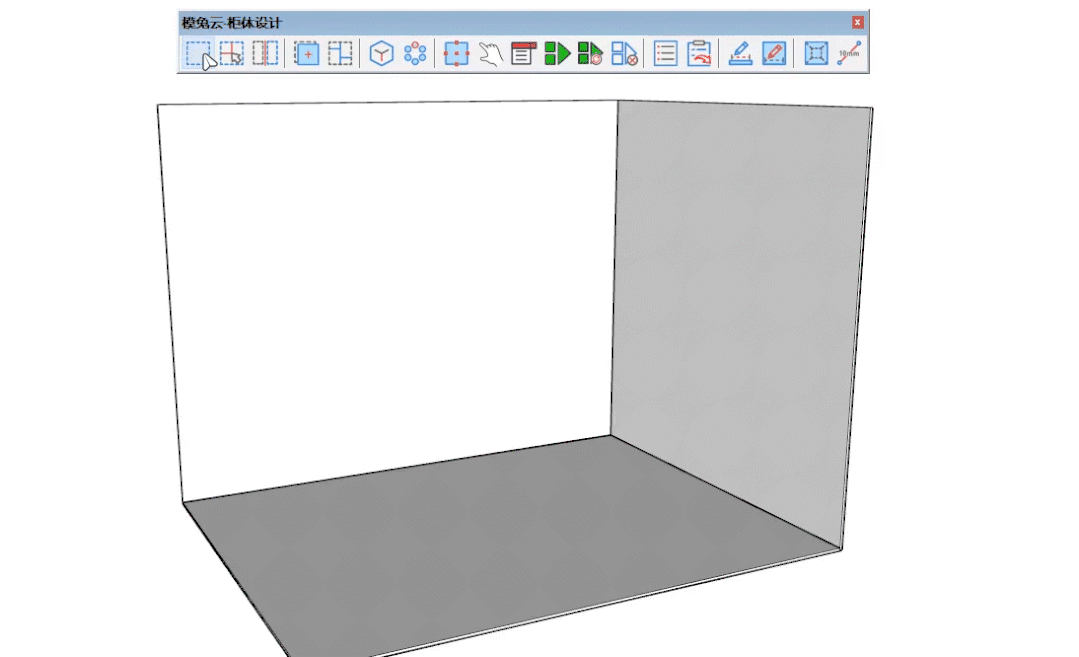

生成范围框

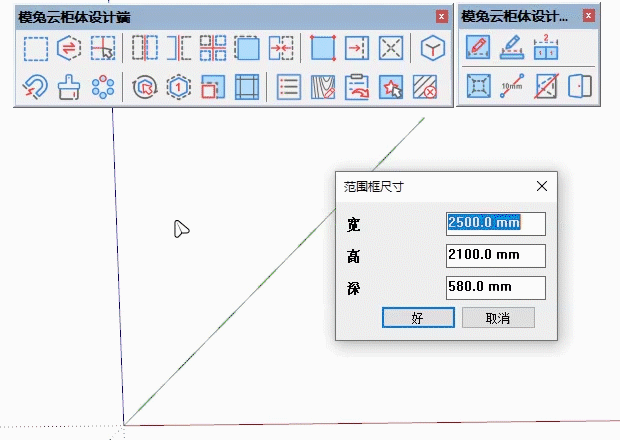

激活工具后,会弹出范围框尺寸面板,根据需要输入宽高深数值即可生成需要的范围框,点击Ctrl键可以旋转范围框的方向。将生成范围框移动至需要的位置再次点击鼠标即可

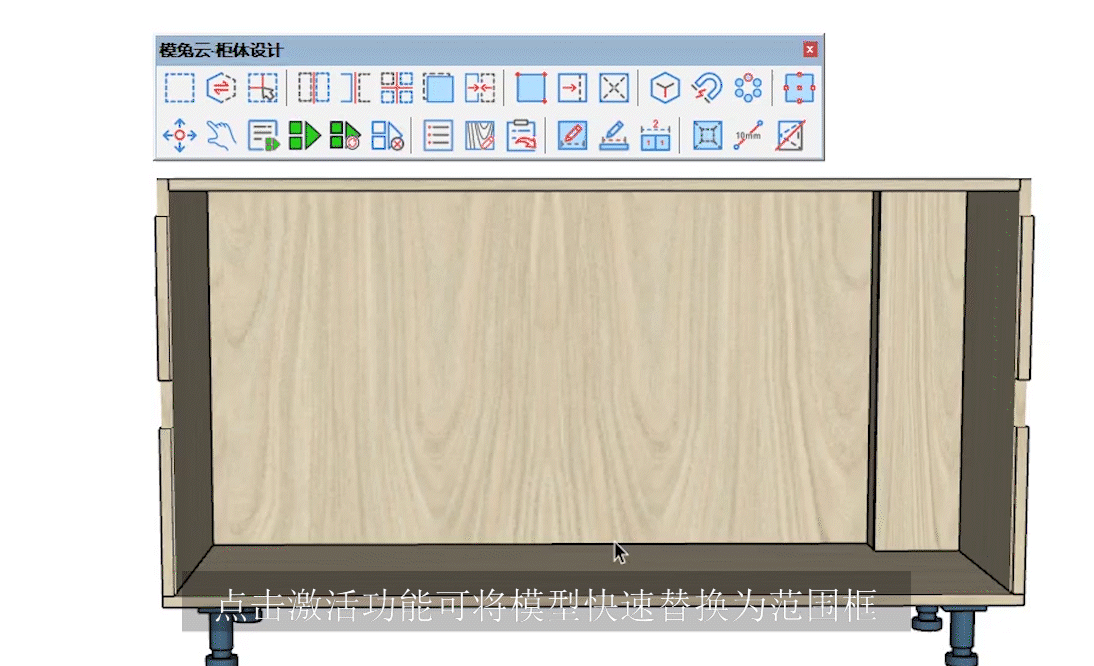

组件替换为虚拟框
除此之外在隐藏菜单中还有可以将组件切换为虚拟框的功能,点击即可将组件替换为虚拟框。

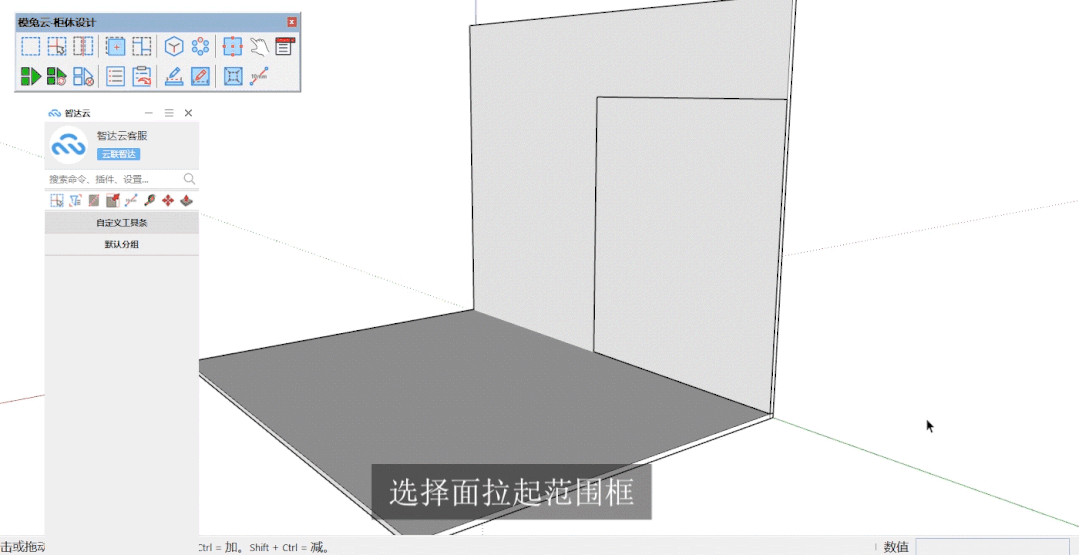

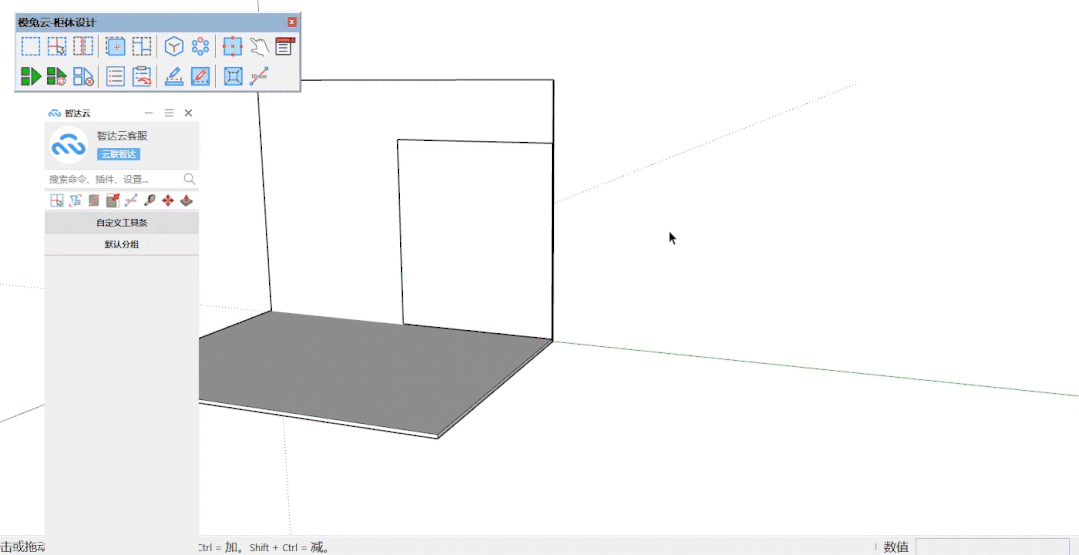

绘制范围框

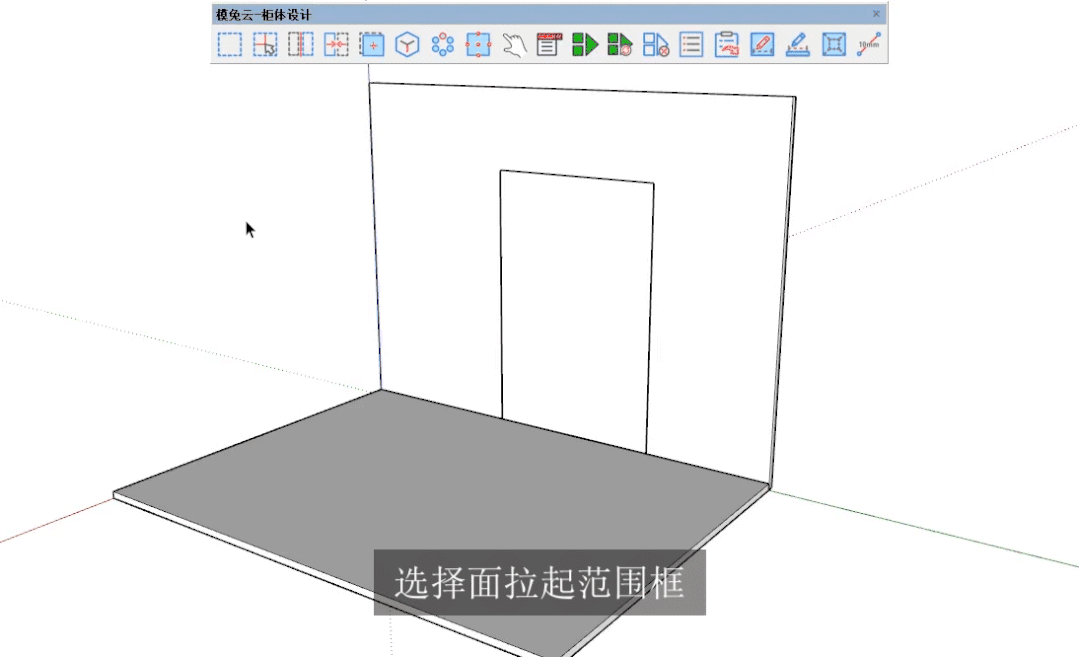

绘制范围框可直接选择需要的面拉起范围框,框内的虚线会显示拉起的距离,根据需要绘制即可。

如果觉得手动绘制不好确定距离,也可以在拉起的过程中在输入框内输入距离,然后点击Enter键确定即可。

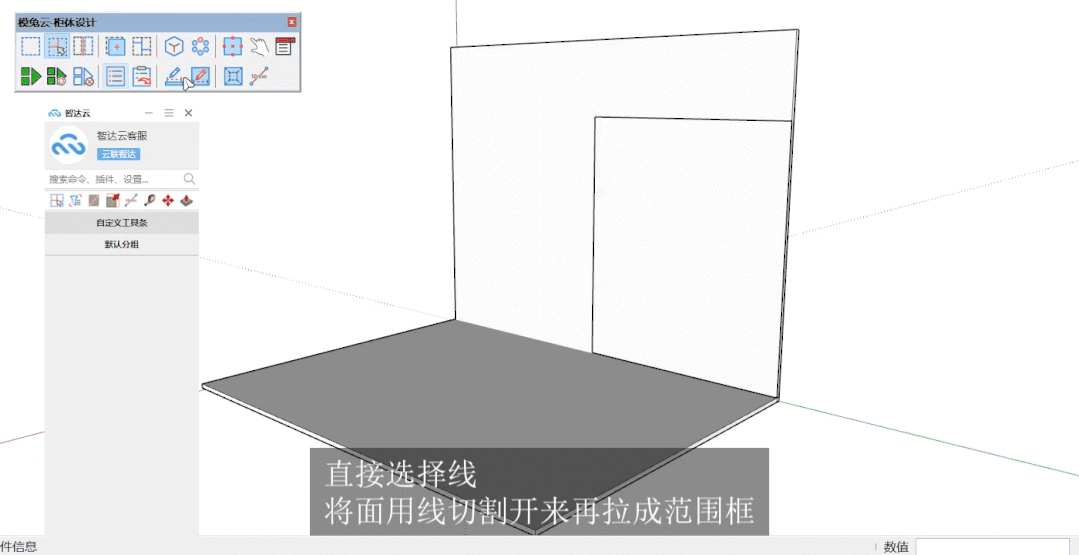

也可以直接选择线,将面用线切割开来再拉成范围框。

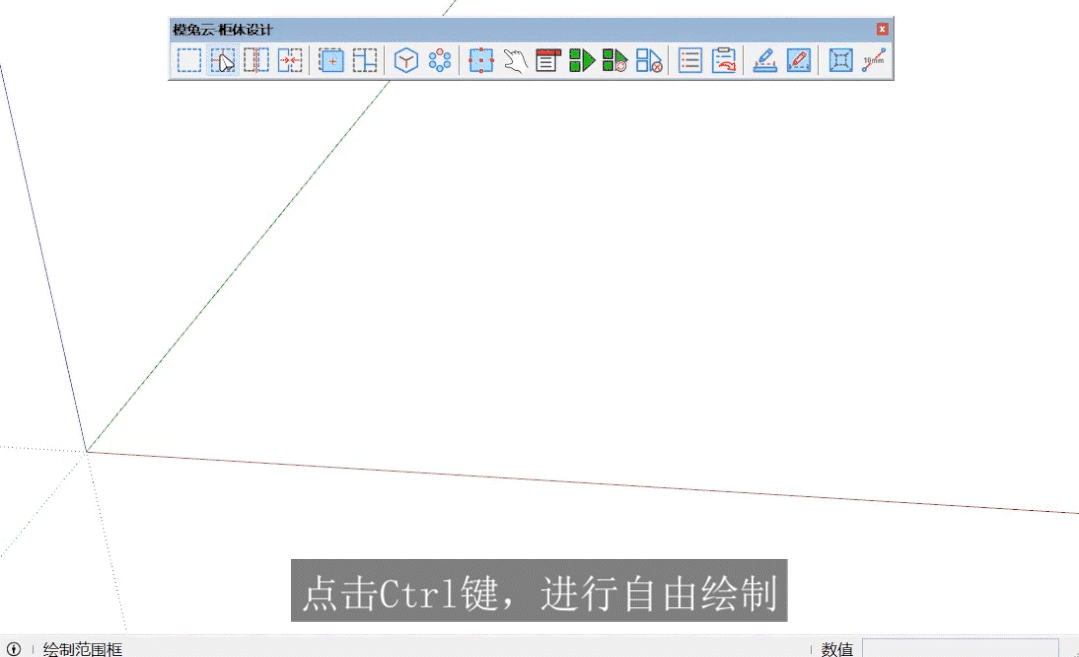

又或者我们还可以点击Ctrl键,绘制对角线的两点进行范围框位置的确定再进行拉起。

在激活Ctrl的情况下,可以自由绘制想要的范围框,或在右下角输入数值点击Enter键快速生生成范围框大小,根据需要拖拽拉起范围框厚度。

绘制范围框功能还可以记住上一次拉起范围框的厚度,如果需要绘制与上一次厚度相同的范围框,我们只需激活功能,点击需要绘制范围框的面,再点击Enter确认即可。

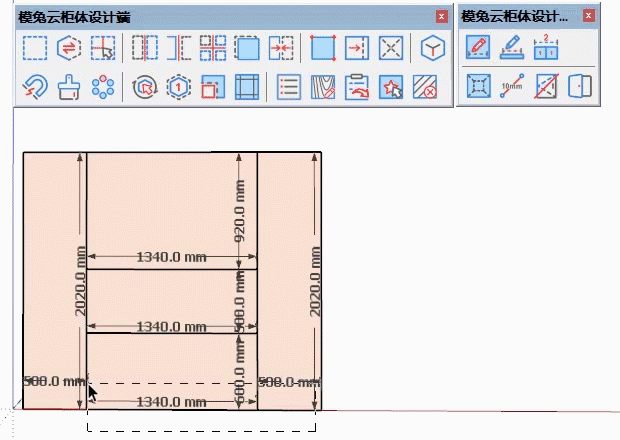

分割空间

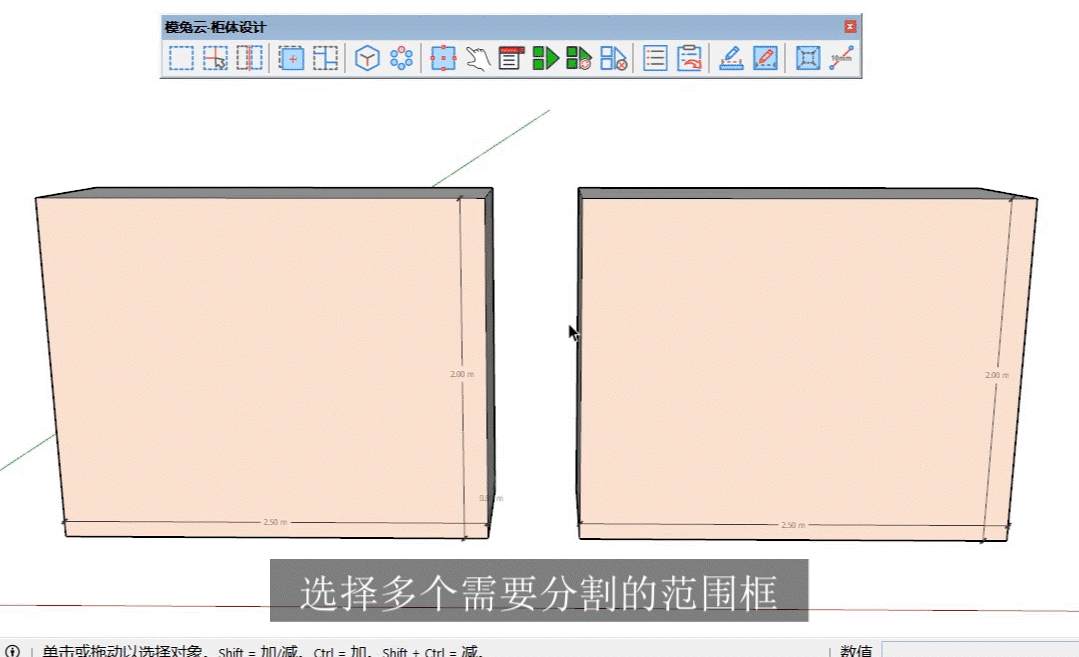

分割空间有两种方法,选择多个需要分割的范围框,再激活功能进行切割,激活工具后,鼠标前会出现半透明切割刀,并会出现切割刀距离范围框两侧的提示,根据需要确定位置,点击鼠标即可对柜体进行切割,选择的多个范围框可进行同步分割。

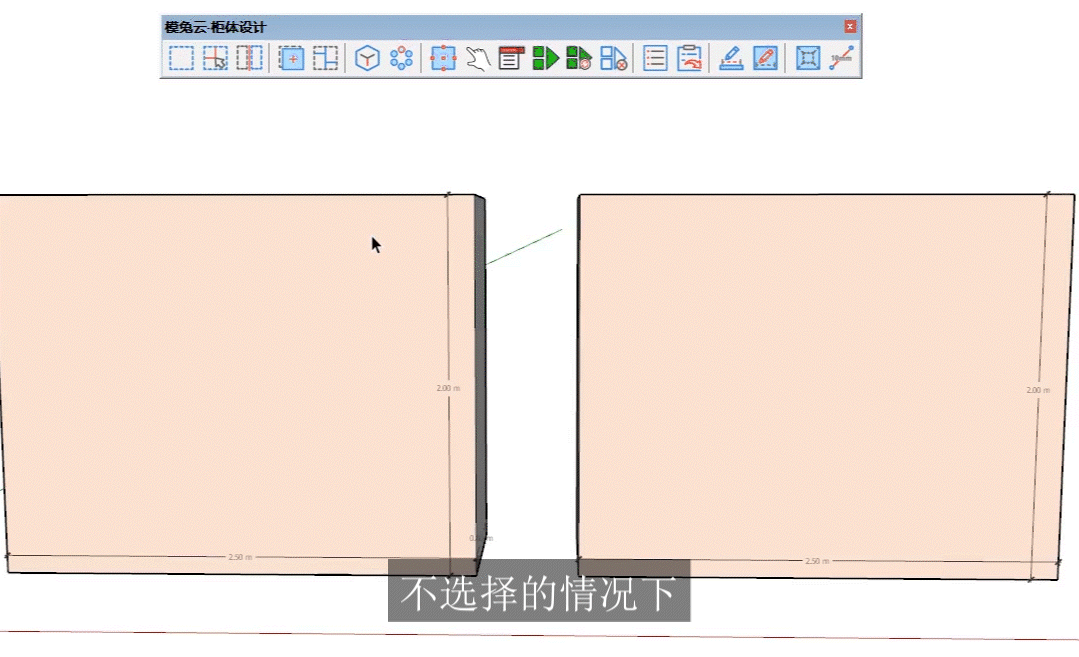

或者不选择的情况下,先激活工具,再将鼠标移动至需要切割的范围框,范围框会被红色虚线框包围,并会出现切割刀距离范围框两侧的提示,根据需要确定位置,点击鼠标即可对柜体进行切割,该切割方法只能对当前柜体进行切割。

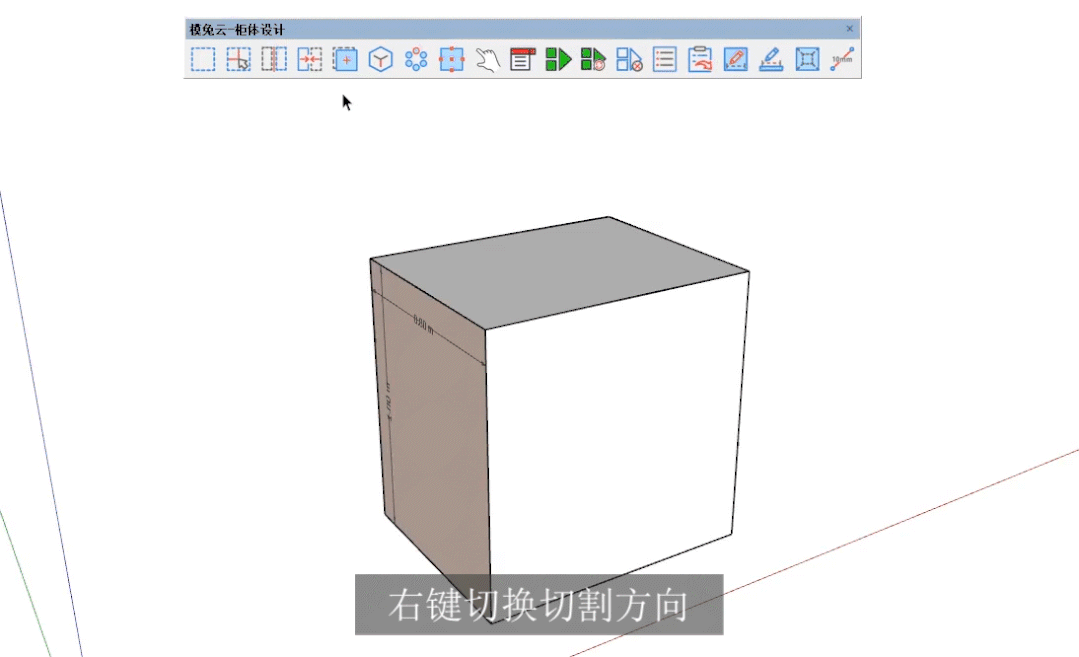

右键可以替换切割方向。

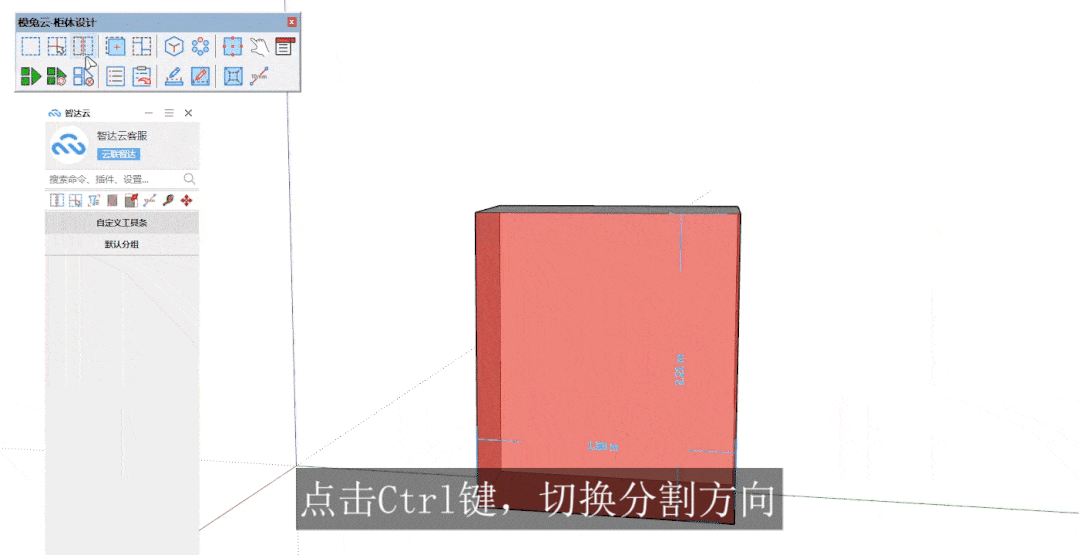

点击Ctrl键可以快速切换切割面的轴向

右键也可以切换X、Y、Z轴。

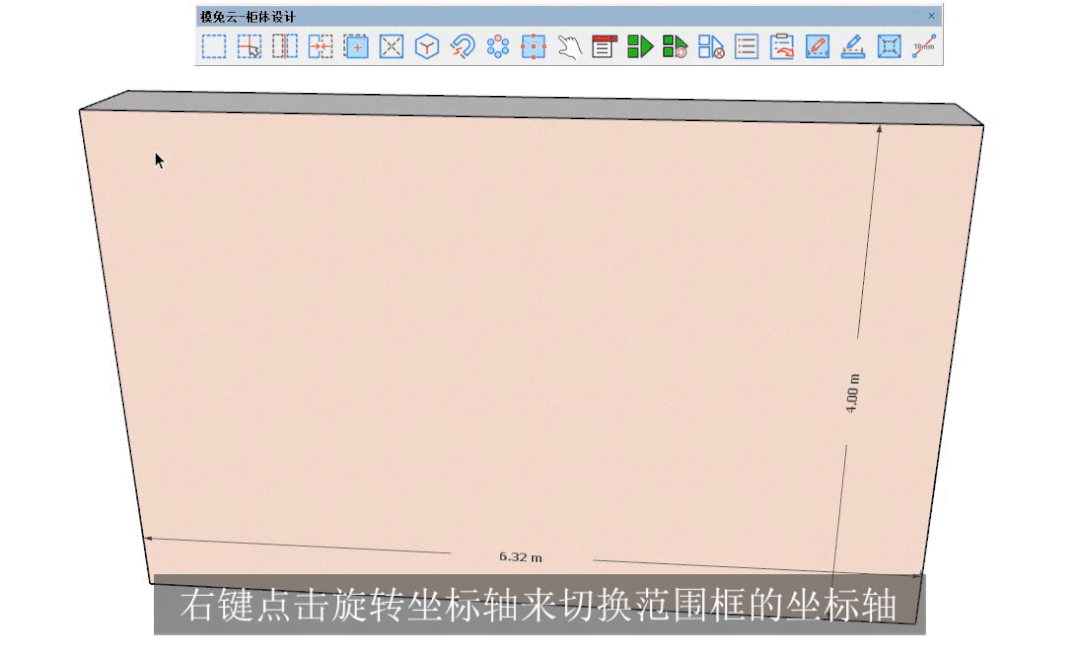

还可以右键点击旋转坐标轴来切换范围框的坐标轴。

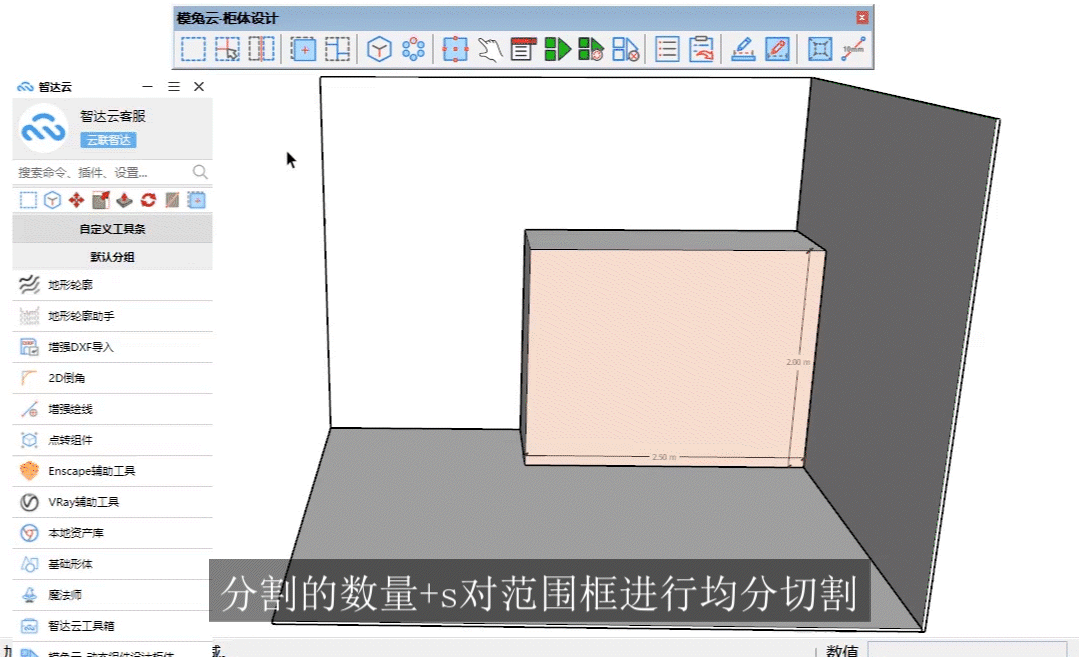

除了可以点击方向键填写外,我们还可以直接填些需要分割的数量+s对范围框进行均分切割。

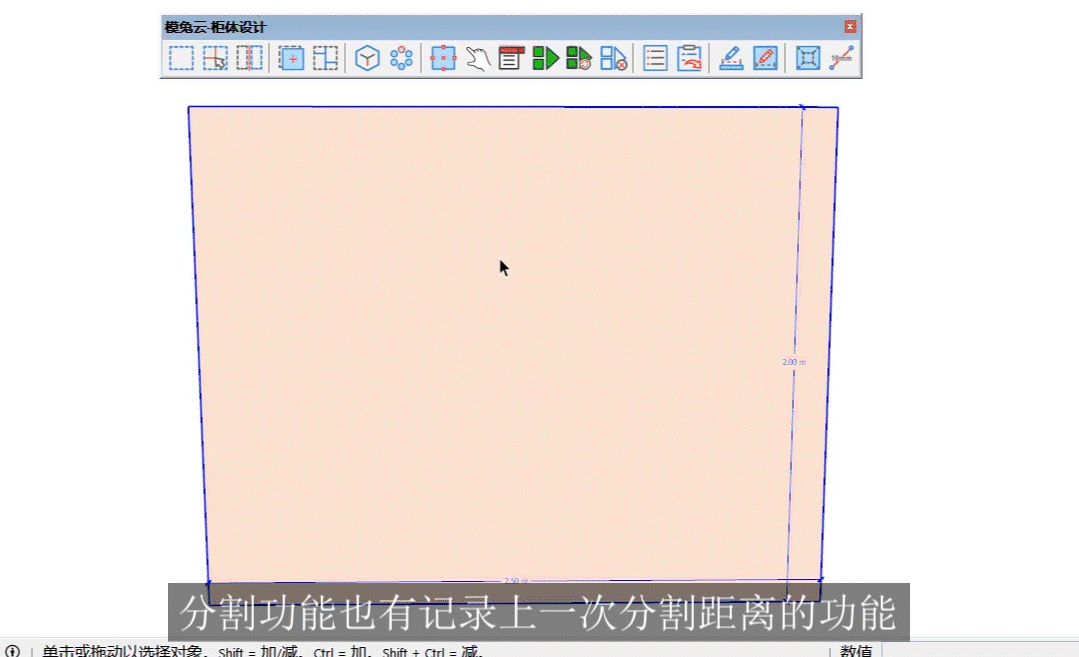

同样的,分割功能也有记录上一次分割距离的功能,在需要的时候我们可以点击Ctrl键切换方向,挪动鼠标然后摁Enter键即可按照上一次距离切割,帮助我们提升工作效率。

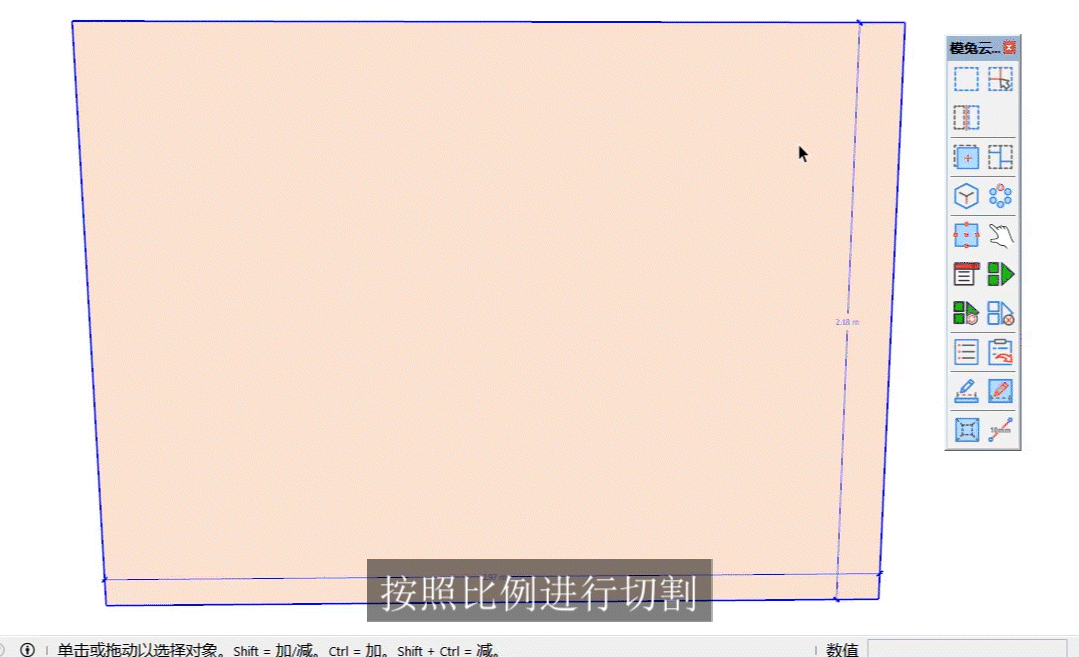

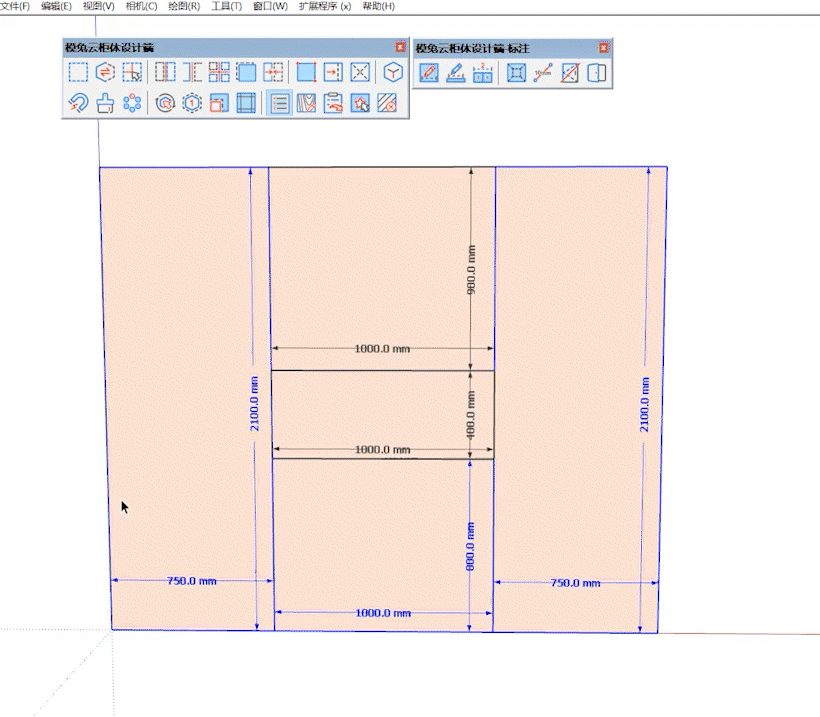

也可以按照比例进行切割,例如:“500mm:1:2:300mm”也可以用‘,’来代替‘:’比如:“500mm,1,2,300mm”。
“1122.”或”1122:”会等同转化为“1:1:2:2”此时不能混合长度和比例,只能是比例。

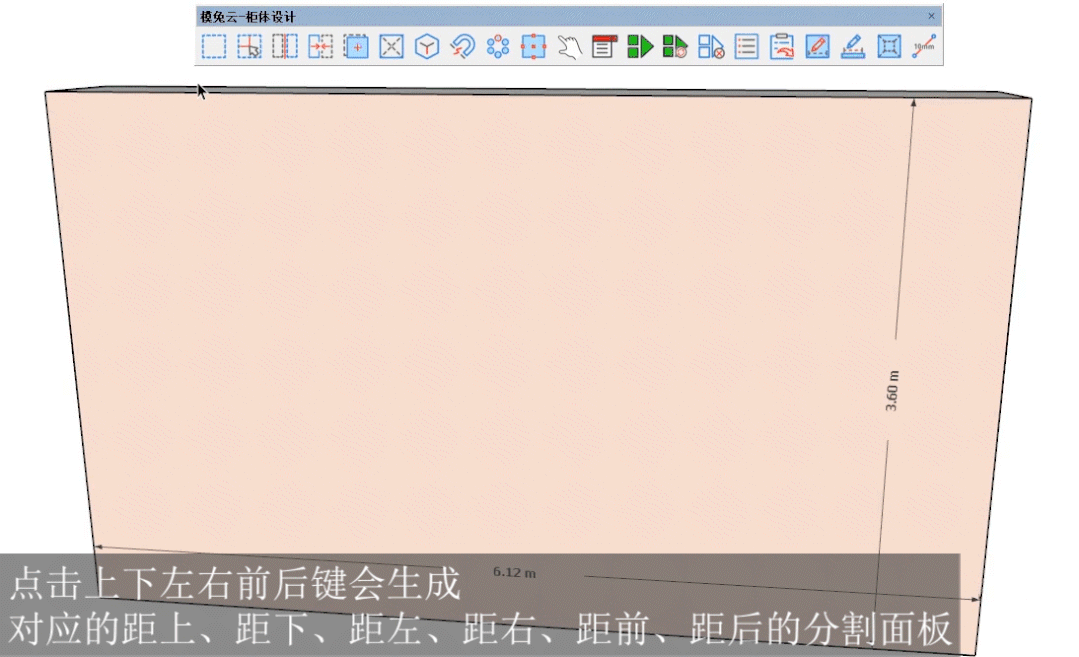

激活功能后,将鼠标移动至范围框,点击上下左右前后键会生成对应的距上、距下、距左、距右、距前、距后的分割面板,在对应面板输入需分割距离,即可快速按照设定好的方向和距离分割范围框。

选择分割

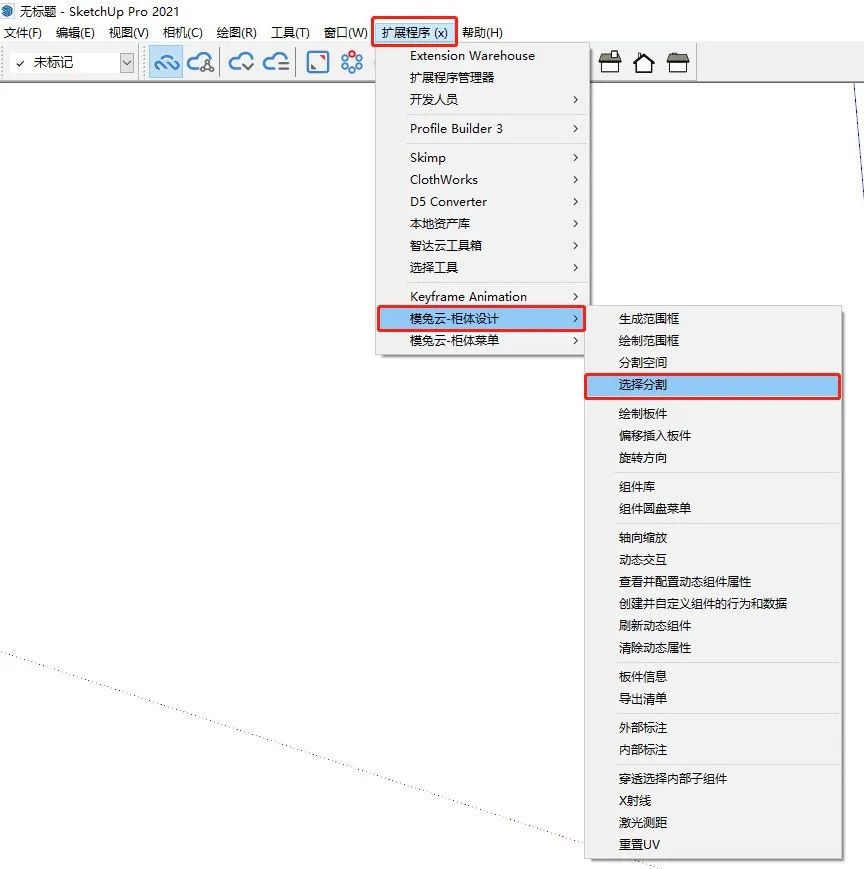

选择分割工具隐藏在扩展程序中,我们可以通过点击扩展程序,找到模兔云-柜体设计,点击选择分割即可召出选择分割面板。

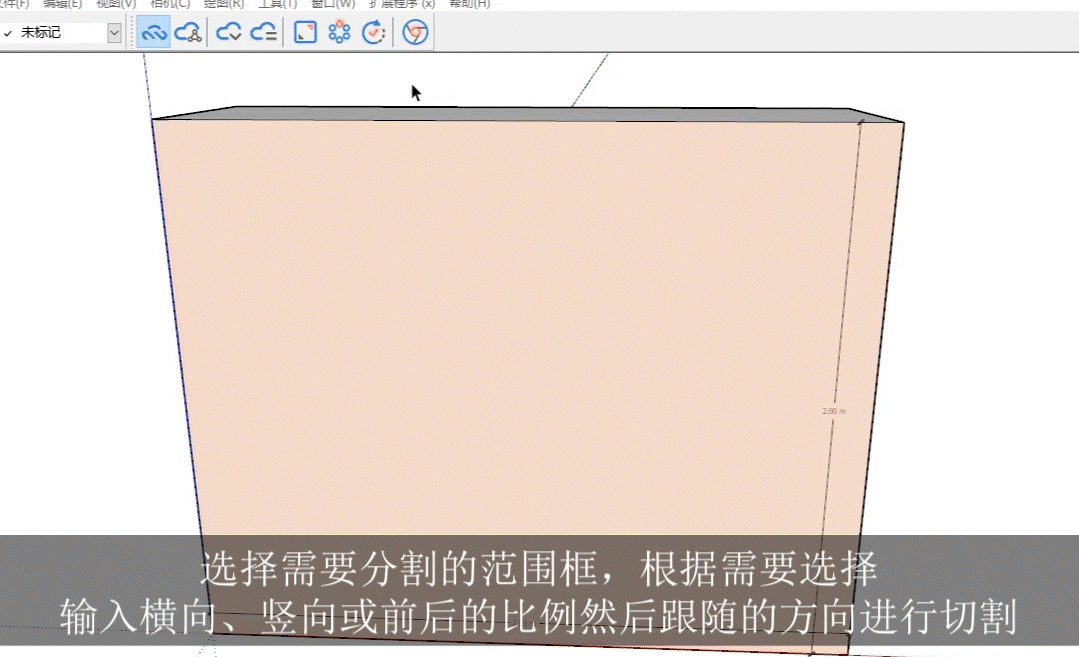

在选择切割面板上,选择需要分割的范围框,根据需要选择输入横向、竖向或前后的比例然后点击输入框后面跟随的方向进行切割,选择分割的功能与分割空间大致相似,只不过数值的输入需要转换到面板上。

选择需要合并的范围框,点击合并空间,可将已分割范围框重新合并。而手动分割,与上述手动分割使用方法一致,这里不多赘述。

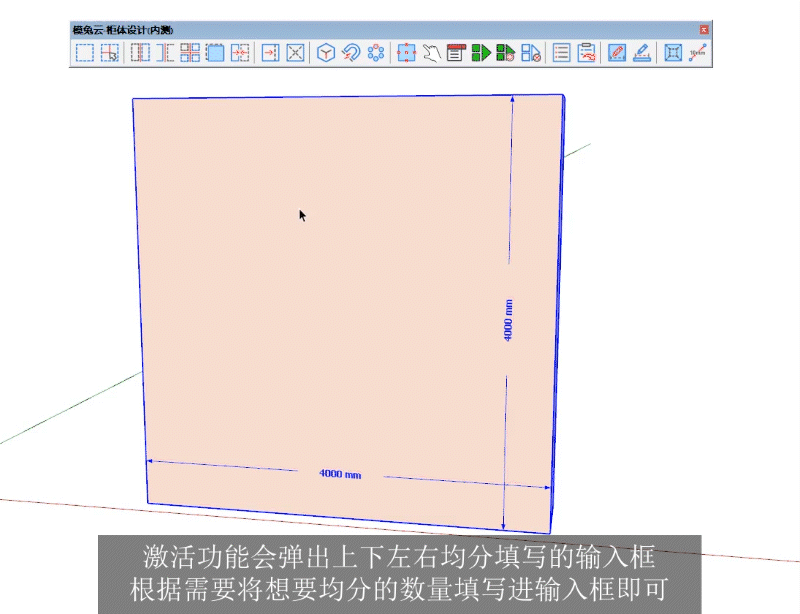

上下左右均分
激活功能会弹出上下左右均分填写的输入框,根据需要将想要均分的数量填写进输入框即可。

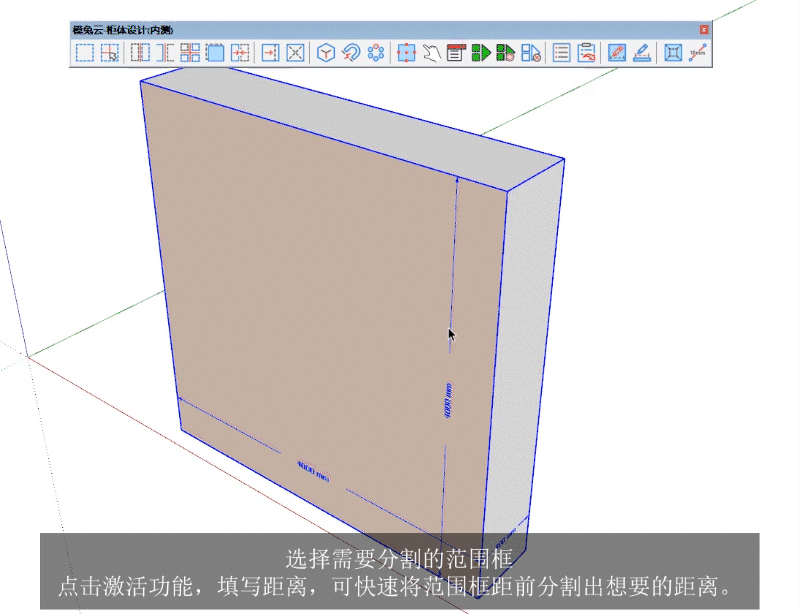

距前分割
选择需要分割的范围框,点击激活功能,填写距离,可快速将范围框距前分割出想要的距离。

合并组件空间
选择需要合并的范围框,点击合并空间,可将已分割范围框重新合并。

三点绘制
激活工具后,按Alt弹出板件设置面板,自定义板件名称、厚度、所在图层和材质。

三点绘制板件支持Shift锁定或按方向键锁定轴向,在左上角会显示设置信息,并高亮显示透明面。

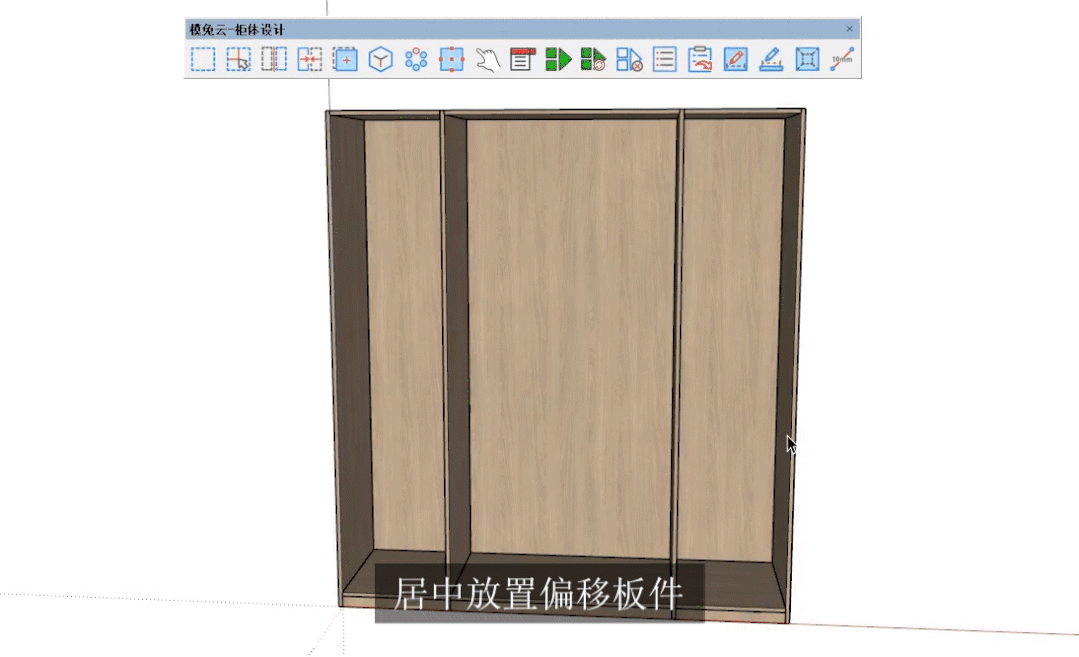

偏移插入板件

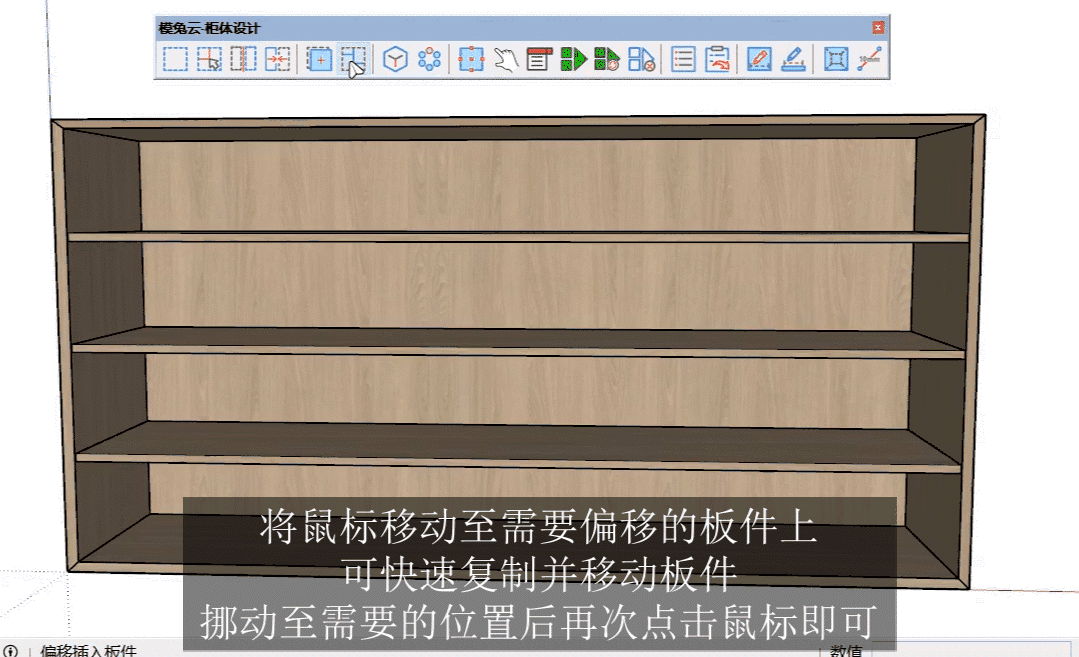

激活工具后,将鼠标移动至需要偏移的板件上,可快速复制并移动板件,挪动至需要的位置后再次点击鼠标即可,也可以在数值处输入需要偏移的距离点击Enter键偏移生成板件。偏移过程中还可以点击Ctrl键切换偏移板件对齐的位置。

右键功能
偏移插入板件右键功能也有很多,可以居中偏移板件,修改偏移板件厚度,还可以设置是否在组件中。

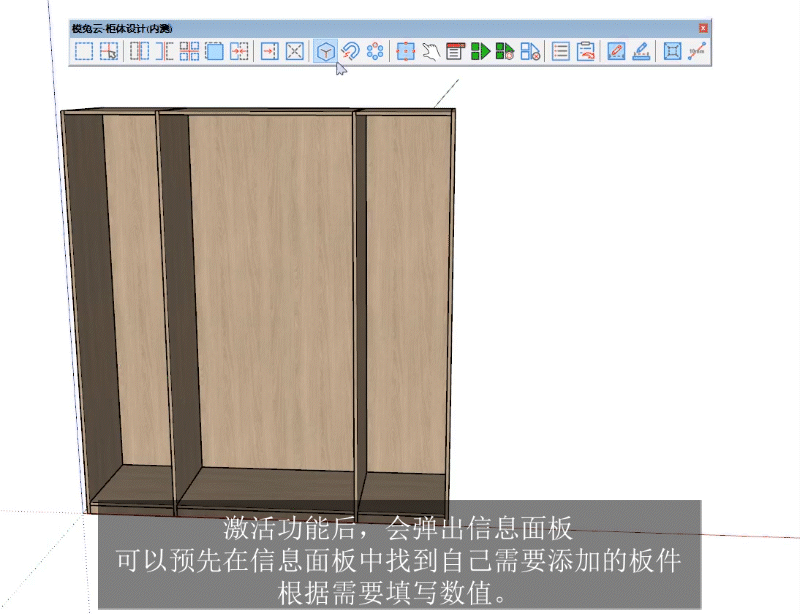

超级拾取空间

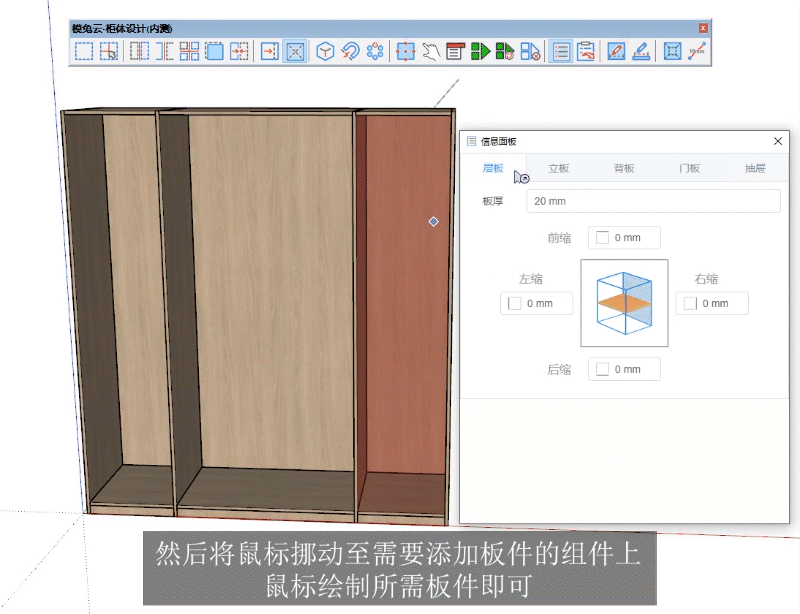

激活功能后,会弹出信息面板,可以预先在信息面板中找到自己需要添加的板件,根据需要填写数值。

然后将鼠标挪动至需要添加板件的组件上,鼠标绘制所需板件即可。

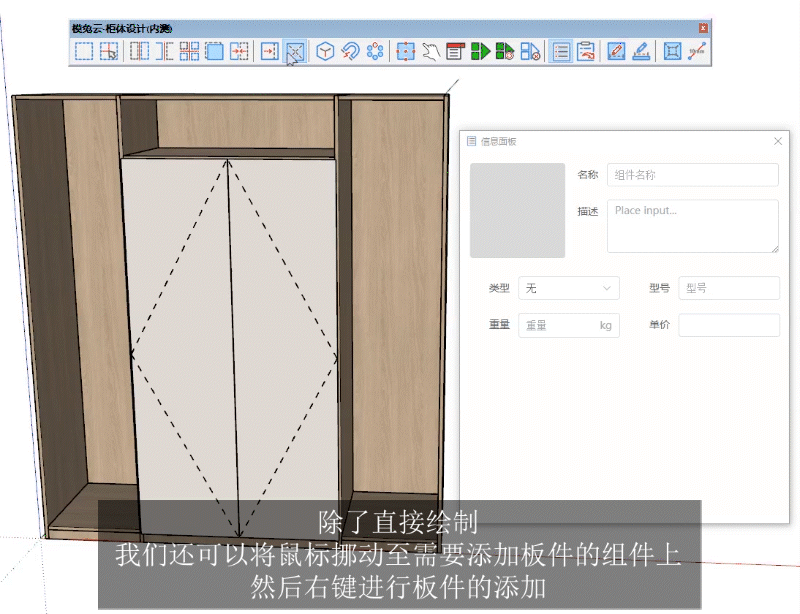

除了直接绘制,我们还可以将鼠标挪动至需要添加板件的组件上,然后右键进行板件的添加。

组件库

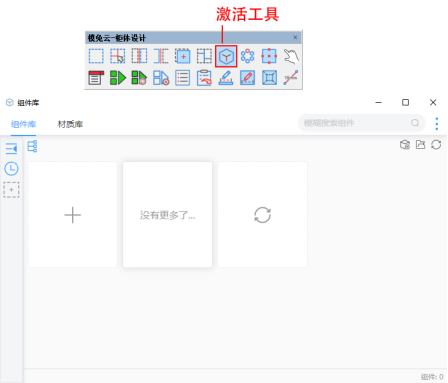

点击激活功能,即可弹出组件库面板,在组件库面板,我们可以将已经制作好的动态板件与材质,添加进组件库,统一进行管理。

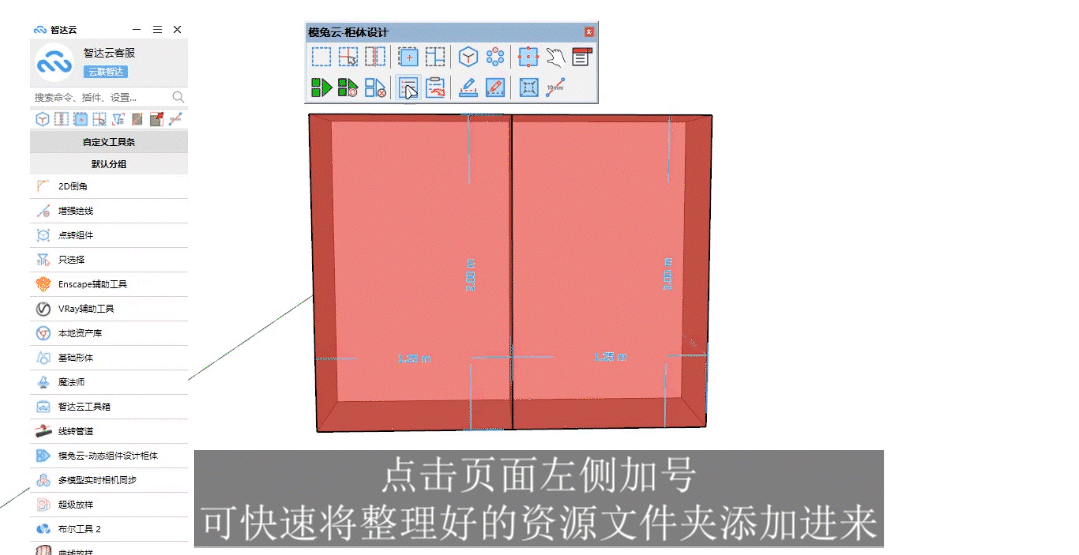

添加文件夹
点击页面左侧加号可快速将整理好的资源文件夹添加进来,这里要注意,组件库只能识别组件、材质库页面只能识别材质。

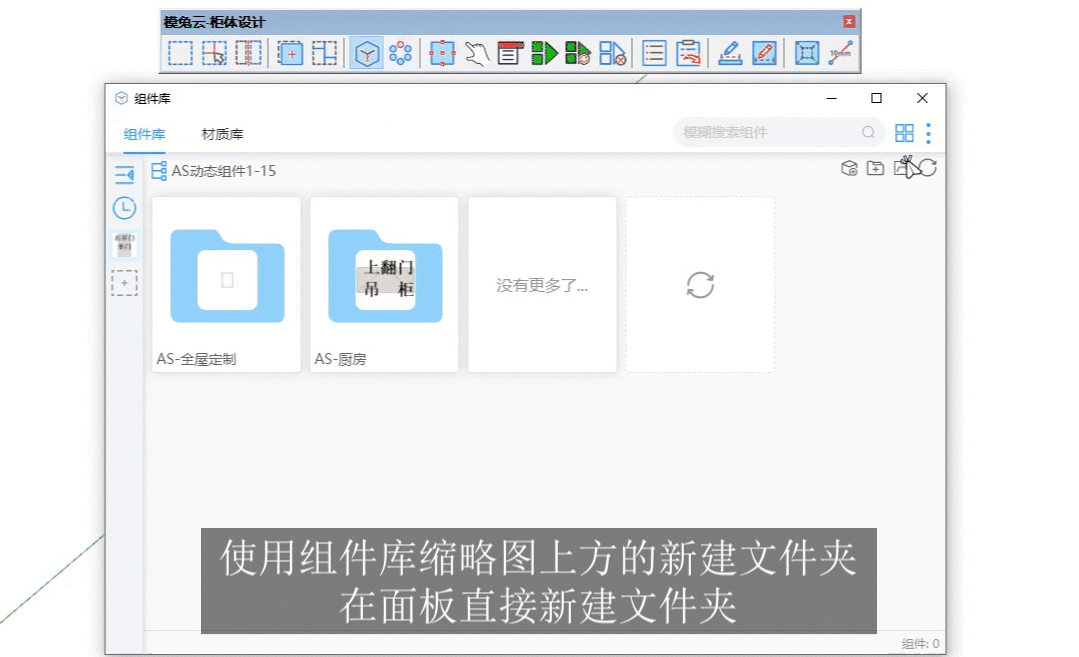

如果有需要的话,我们也可以使用组件库缩略图上方的新建文件夹,在面板直接新建文件夹。
如果有需要的话,我们也可以使用组件库缩略图上方的新建文件夹,在面板直接新建文件夹。

文件夹的显示
文件夹添加进来会默认进入穿透模式,也就是文件夹下方的子文件夹里的所有文件都会直接显示。
而当我们需要进行文件夹的寻找时,我们可以点击侧边栏的目录展开功能,展开文件夹的目录。

或者直接点击缩略图上方的切换状态按钮,将穿透显示文件夹模式切换为显示文件。

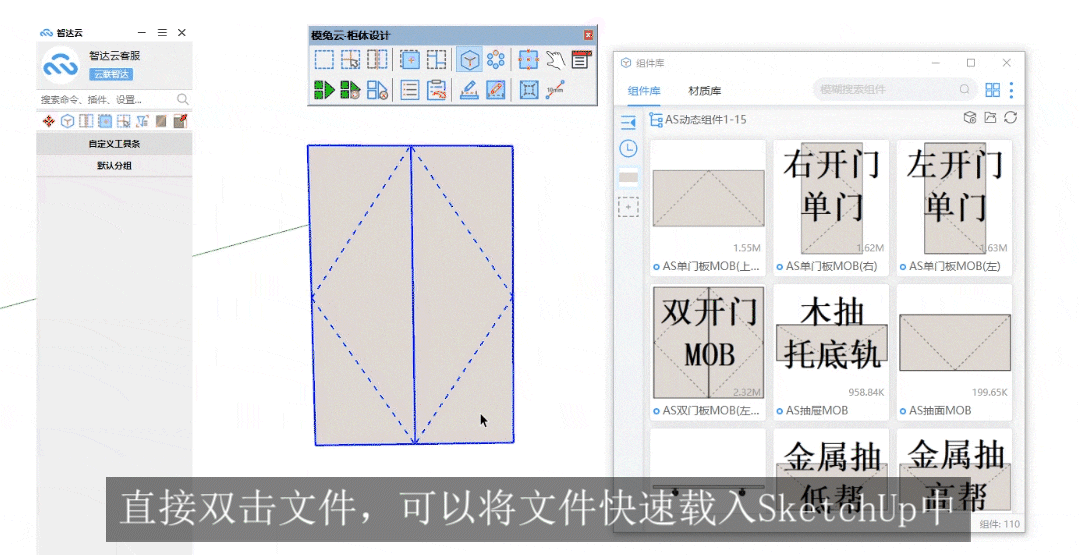

快速载入文件
直接双击文件,可以将文件快速载入SketchUp中。

添加/保存文件

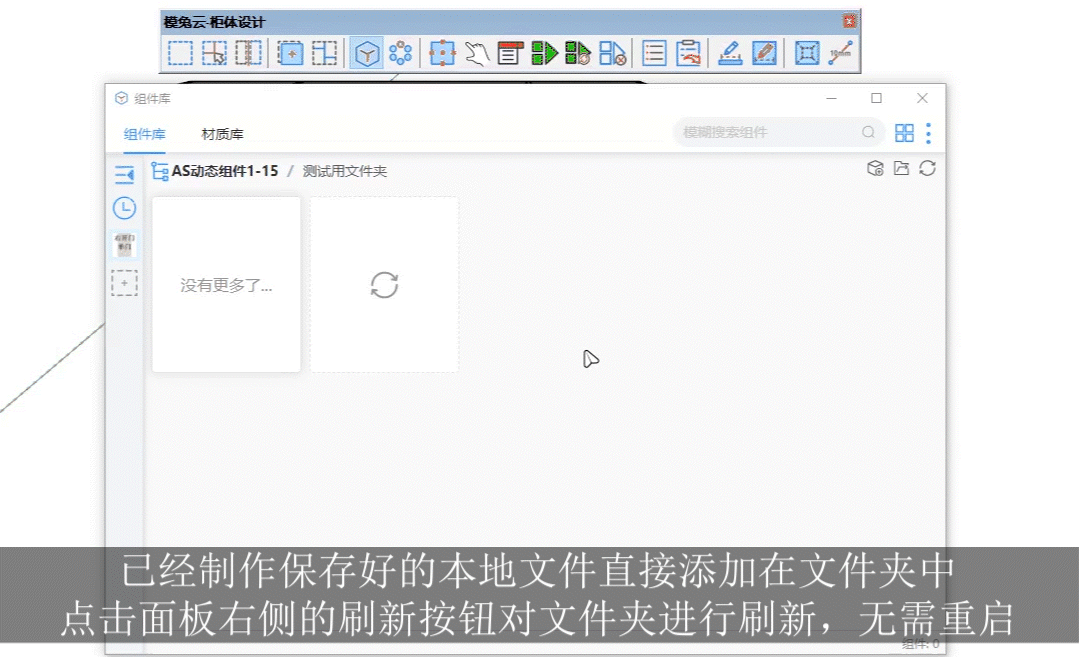

保存文件有两种情况,第一种是我们已经制作保存好的本地文件可以直接在文件夹中添加,然后重启SketchUp或点击面板右侧的刷新按钮对文件夹进行刷新。

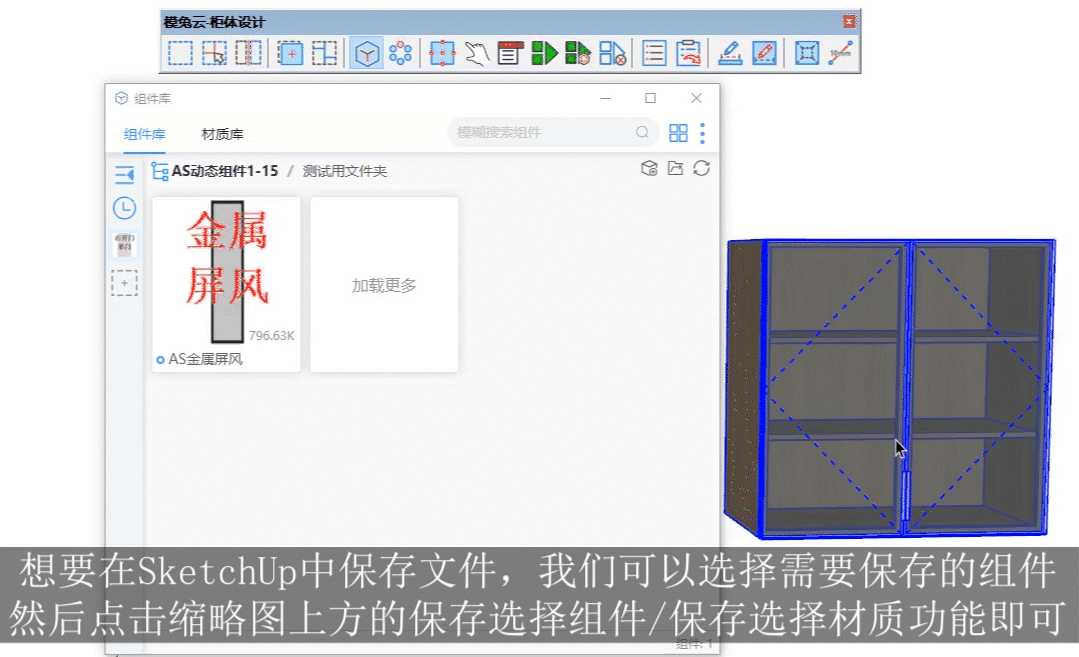

如果是想要在SketchUp中保存文件,我们可以选择需要保存的组件,然后点击缩略图上方的保存选择组件/保存选择材质功能即可。

悬浮按钮
组件库的悬浮按钮
组件的悬浮按钮有四个,分别是识空载入、对角线载入、等比例替换和替换组件。

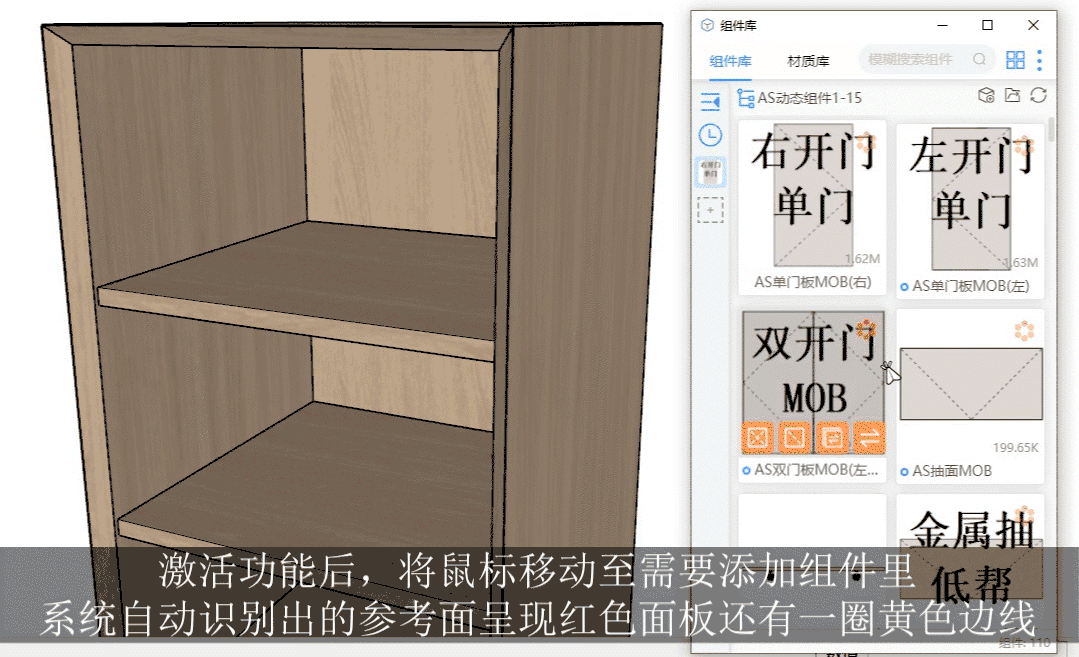

识空载入
激活功能后,将鼠标移动至需要添加组件里,系统自动识别出的参考面呈现红色面板还有一圈黄色边线,确定后再次点击鼠标组件会根据参考面的位置自动匹配大小载入需要的组件,点击Ctrl键切换组件对齐位置。

对角线载入

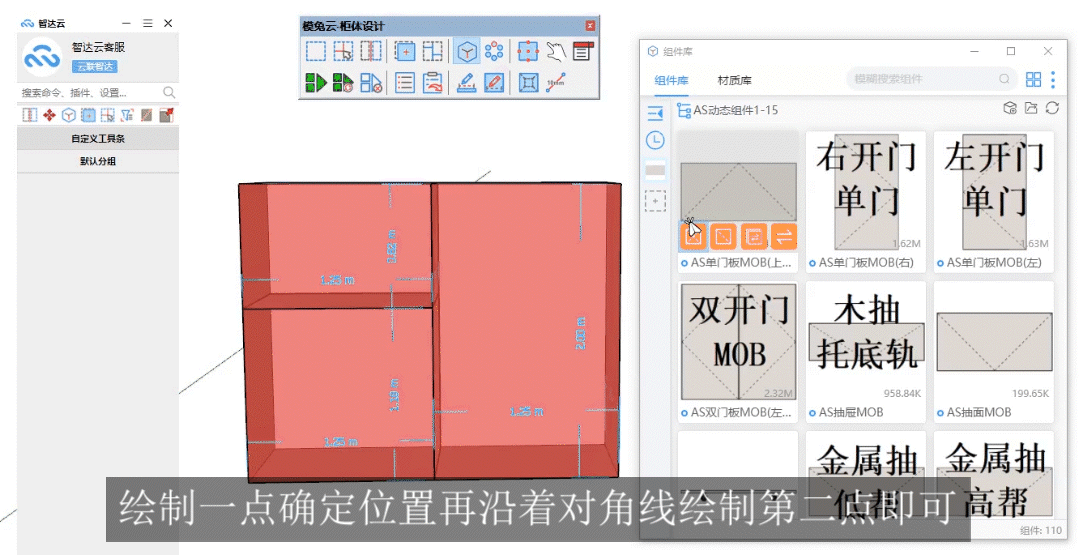

激活对角线载入功能,根据需要在已绘制好的范围框里,绘制一点确定位置再沿着对角线绘制第二点即可。

在载入组件时,我们可以使用Ctrl键切换组件对齐位置。切换时,我们可以看到黄色版透明面与线框来回切换,当线框切换到我们需要的位置时再次点击鼠标即可。

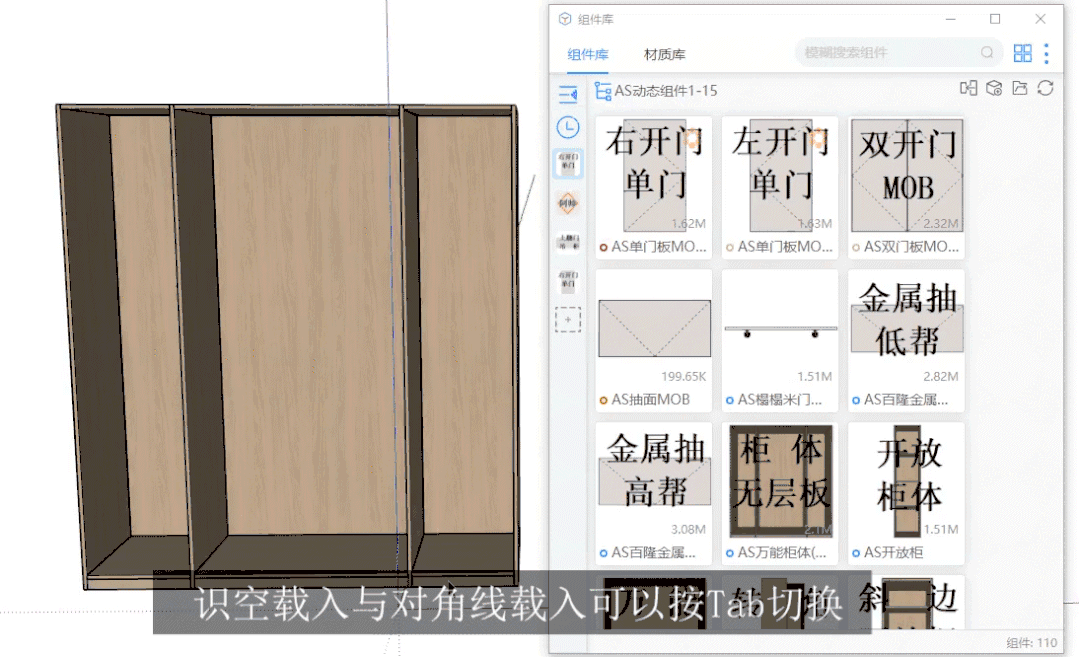

识空载入与对角线载入可以按Tab切换。

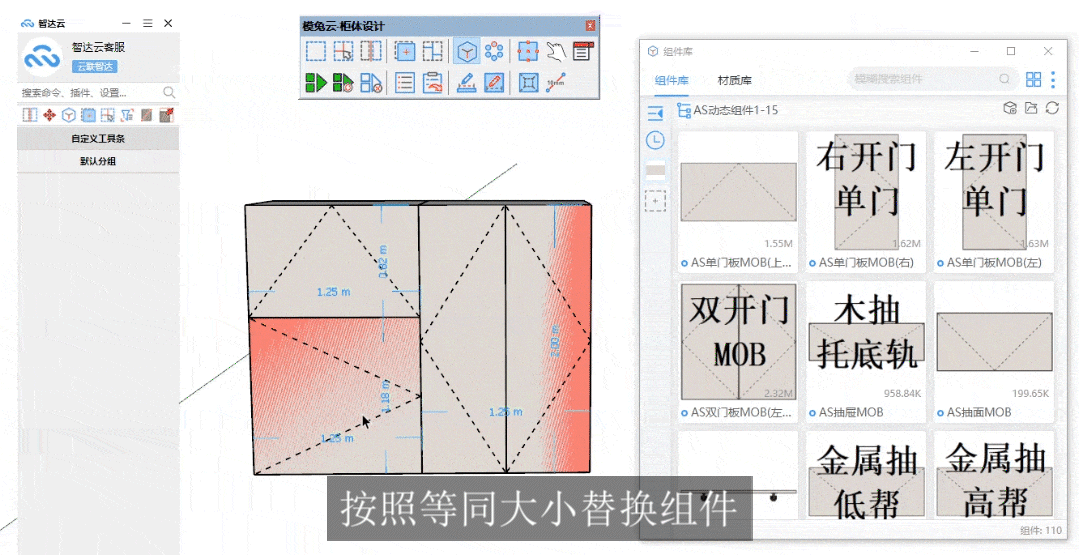

等比例替换
选择需要替换的组件A,将鼠标挪动至需要等比例替换的组件B上激活等比例替换组件,可以快速按照等同大小替换组件A。

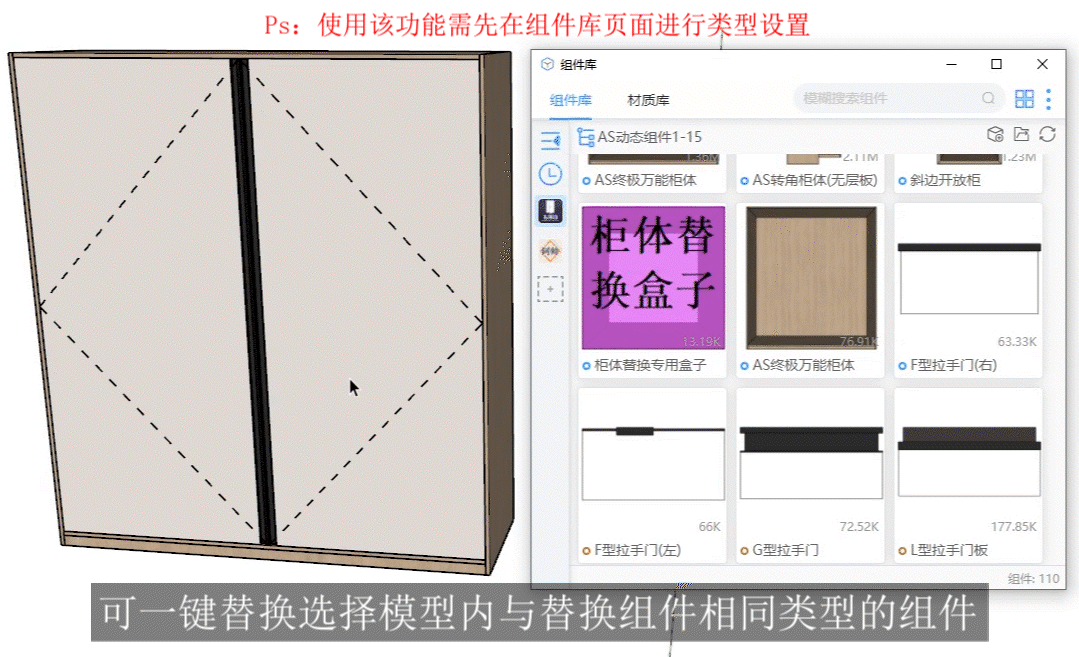

穿透同类型替换
使用该功能需先在组件库页面进行类型设置,选择需要替换部件的模型,点击穿透同类型替换,可一键替换选择模型内与替换组件相同类型的组件。

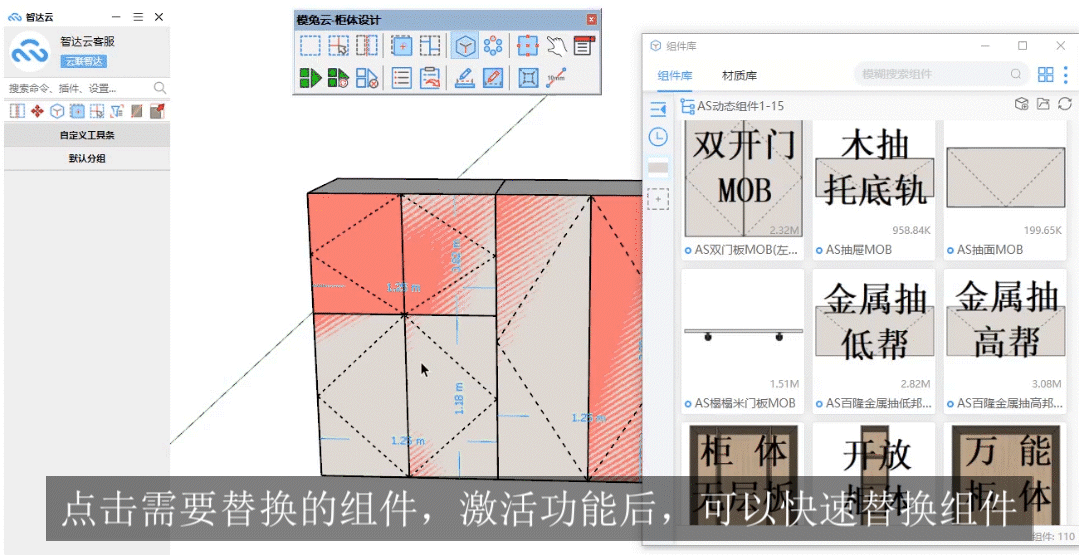

替换组件
点击需要替换的组件,激活功能后,可以快速替换组件。 (这里的替换组件为直接替换,与等比例替换不同。)

材质库的悬浮按钮
载入材质
点击激活功能可将需要的材质快速载入SketchUp中,然后将材质赋予需要的组件即可。

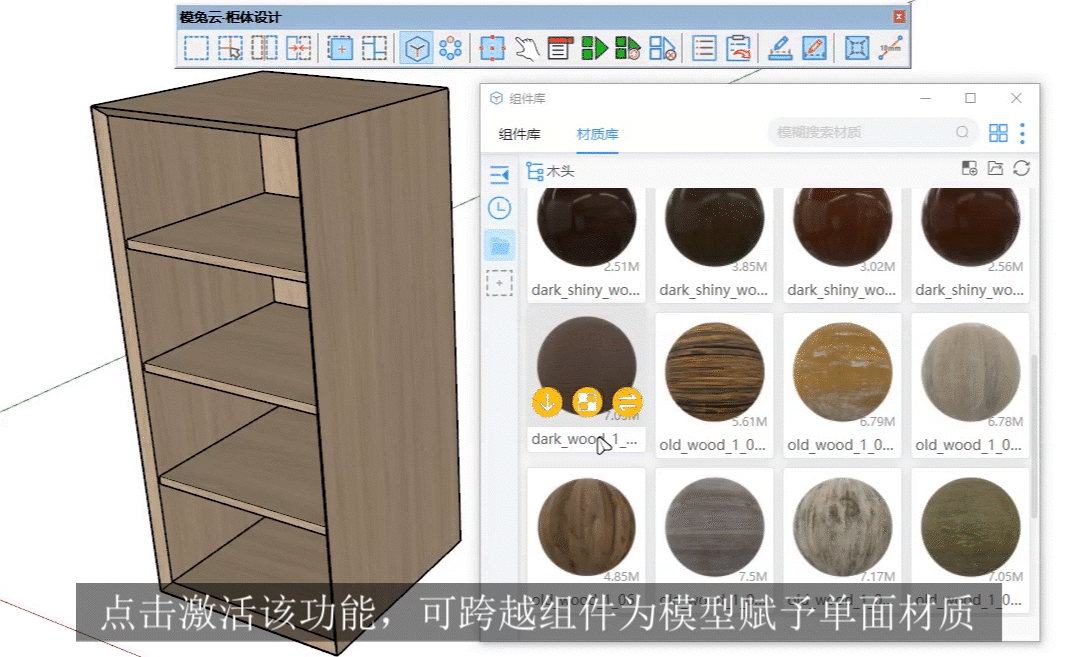

赋予单面材质
点击激活该功能,可跨越组件为模型赋予单面材质。

替换材质
先选择组件,再点击替换材质可以,可以替换选择组件的材质。

不选择组件,直接点击替换会弹出是否全局替换的提示,选择是则替换全局相同材质。
